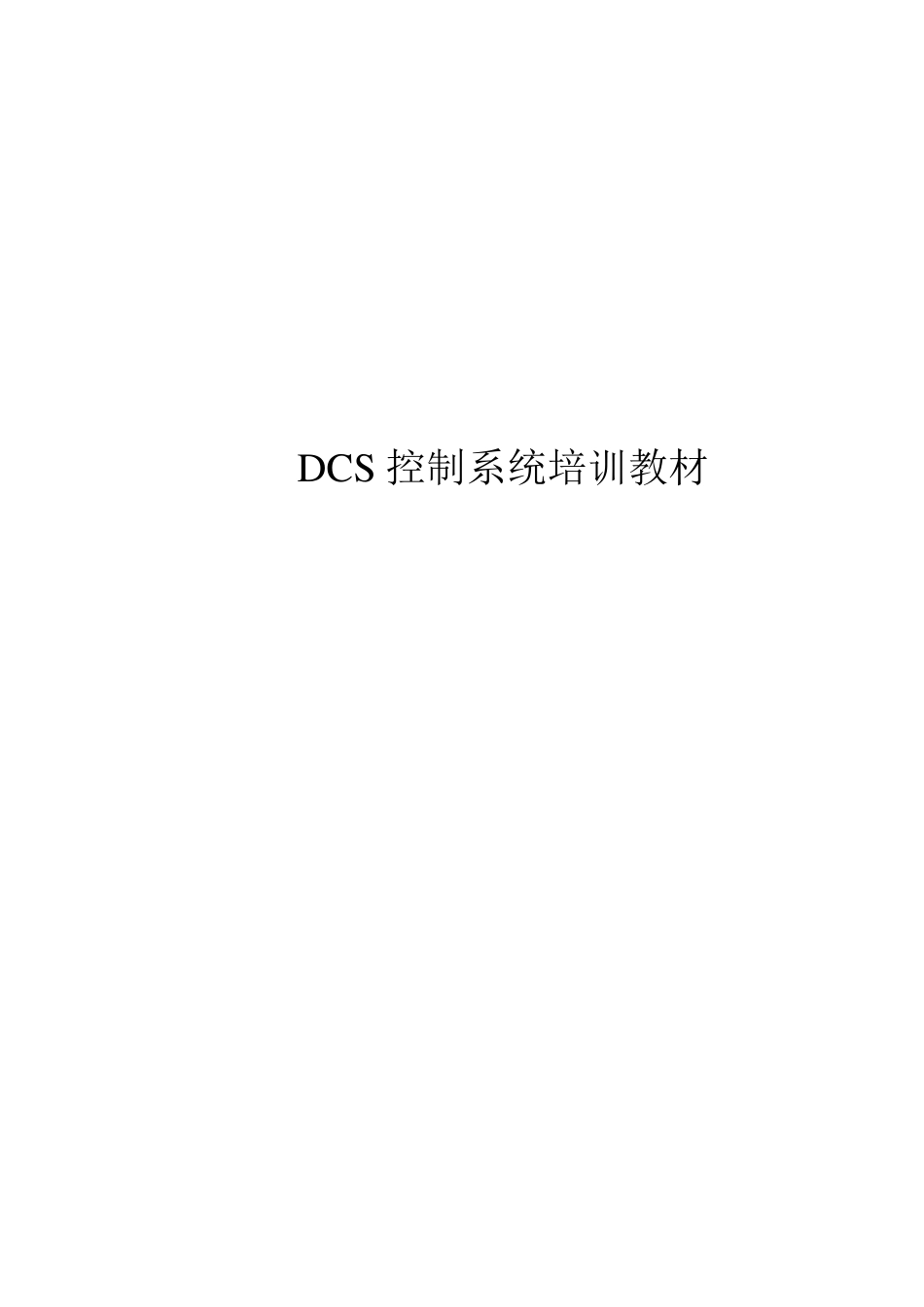

DCS培训教程

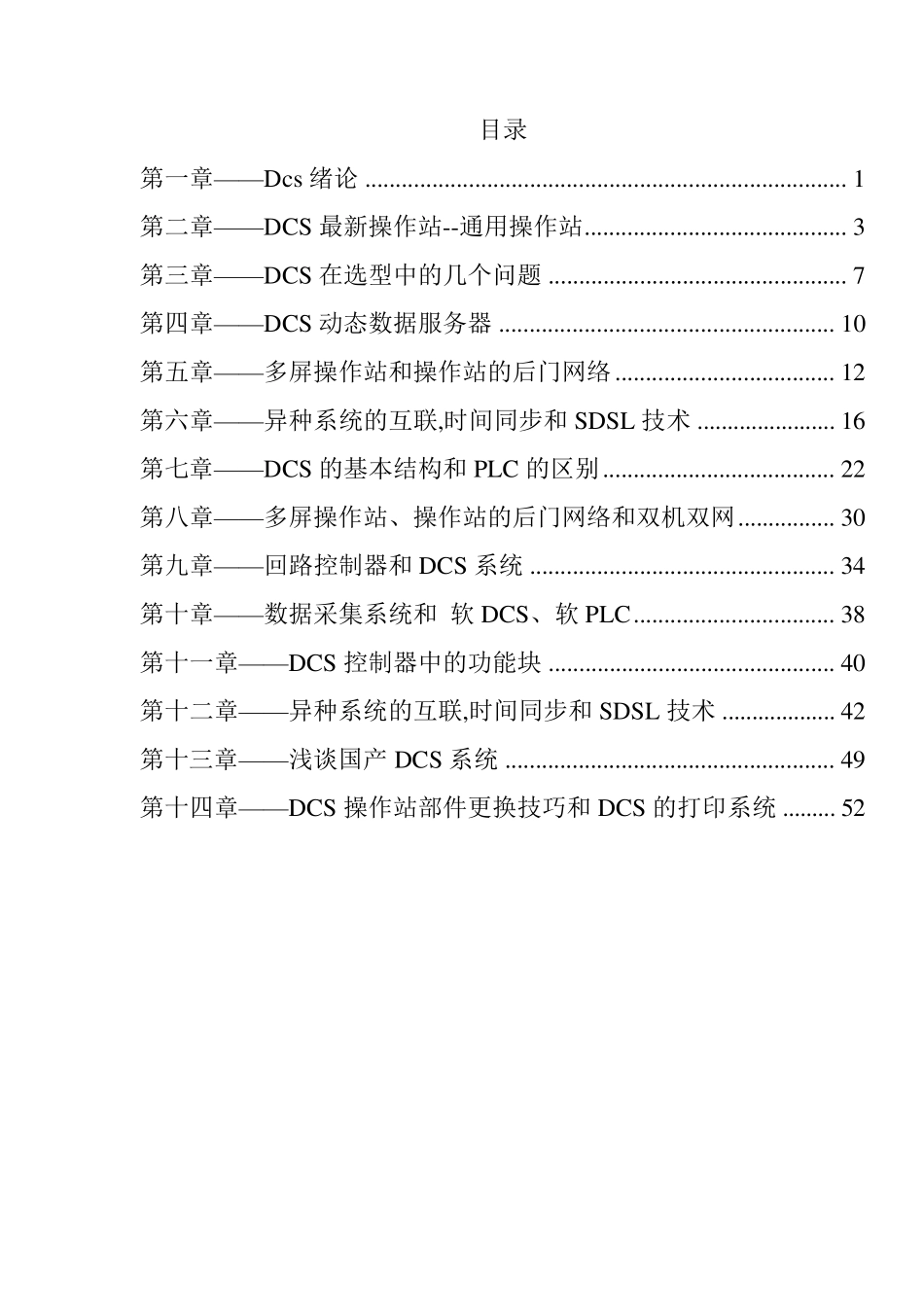

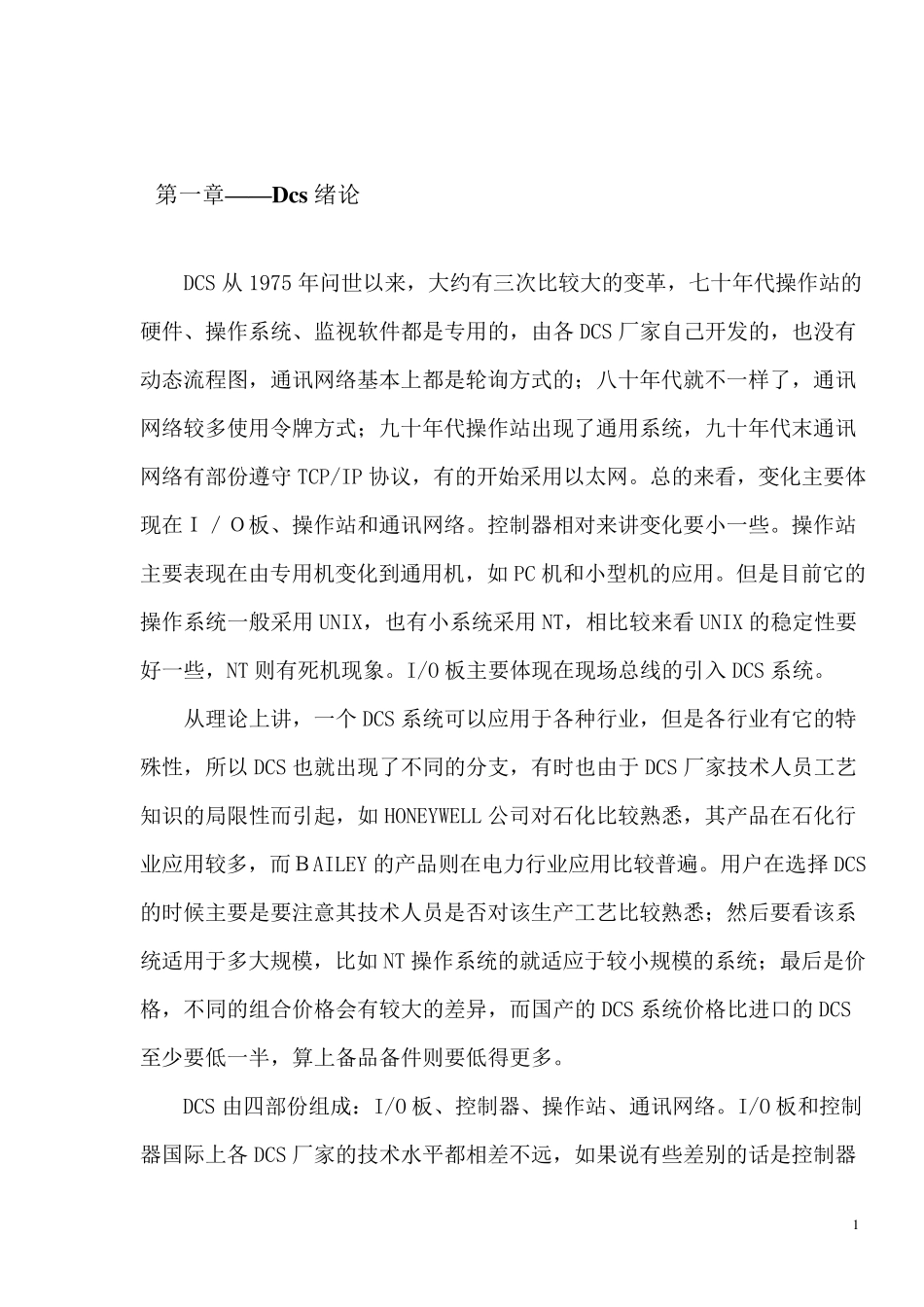

DCS控制系统培训教材 目录 第一章——Dcs 绪论 ............................................................................... 1 第二章——DCS 最新操作站--通用操作站 ........................................... 3 第三章——DCS 在选型中的几个问题 ................................................. 7 第四章——DCS 动态数据服务器 ....................................................... 10 第五章——多屏操作站和操作站的后门网络 .................................... 12 第六章——异种系统的互联,时间同步和SDSL 技术 ....................... 16 第七章——DCS 的基本结构和PLC 的区别 ...................................... 22 第八章——多屏操作站、操作站的后门网络和双机双网 ................ 30 第九章——回路控制器和DCS 系统 .................................................. 34 第十章——数据采集系统和 软 DCS、软 PLC ................................. 38 第十一章——DCS 控制器中的功能块 ............................................... 40 第十二章——异种系统的互联,时间同步和SDSL 技术 ................... 42 第十三章——浅谈国产 DCS 系统 ...................................................... 49 第十四章——DCS 操作站部件更换技巧和DCS 的打印系统 ......... 52 1 第一章——Dcs 绪论 DCS 从1975 年问世以来，大约有三次比较大的变革，七十年代操作站的硬件、操作系统、监视软件都是专用的，由各 DCS 厂家自己开发的，也没有动态流程图，通讯网络基本上都是轮询方式的；八十年代就不一样了，通讯网络较多使用令牌方式；九十年代操作站出现了通用系统，九十年代末通讯网络有部份遵守 TCP/IP 协议，有的开始采用以太网。总的来看，变化主要体现在Ｉ／Ｏ板、操作站和通讯网络。控制器相对来讲变化要小一些。操作站主要表现在由专用机变化到通用机，如 PC 机和小型机的应用。但是目前它的操作系统一般采用 UNIX，也有小系统采用 NT，相比较来看 UNIX 的稳定性要好一些，NT 则有死机现象。I/O 板主要体现在现场总线的引入DCS 系统。 从理论上讲，一个DCS 系统可以应用于各种行业，但是各行业有它的特殊性，所以DCS 也就出现了不同的分支，有时也由于DCS 厂家技术人员工艺知识的局限性而引起...
