DCTODC降压电源设计

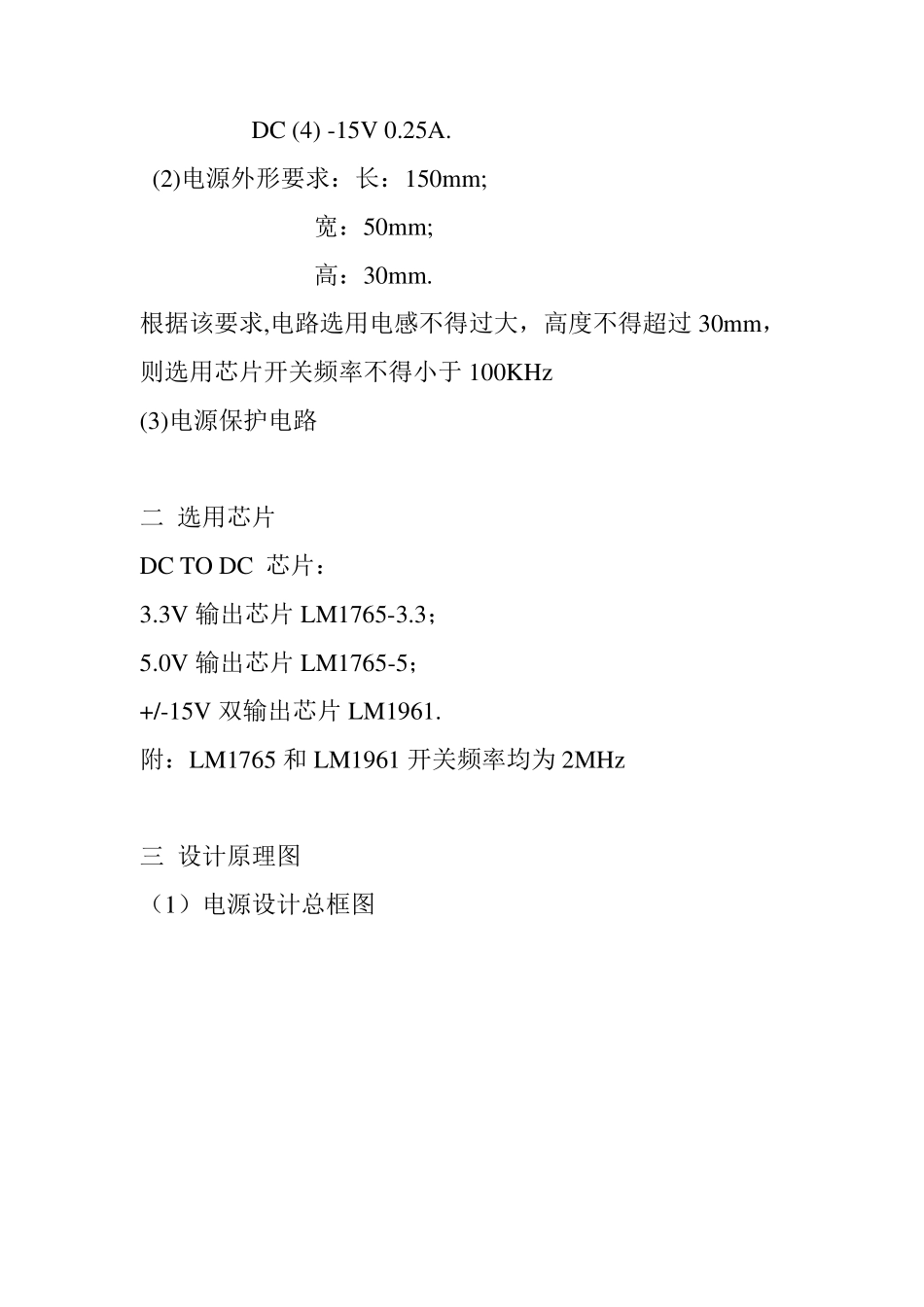

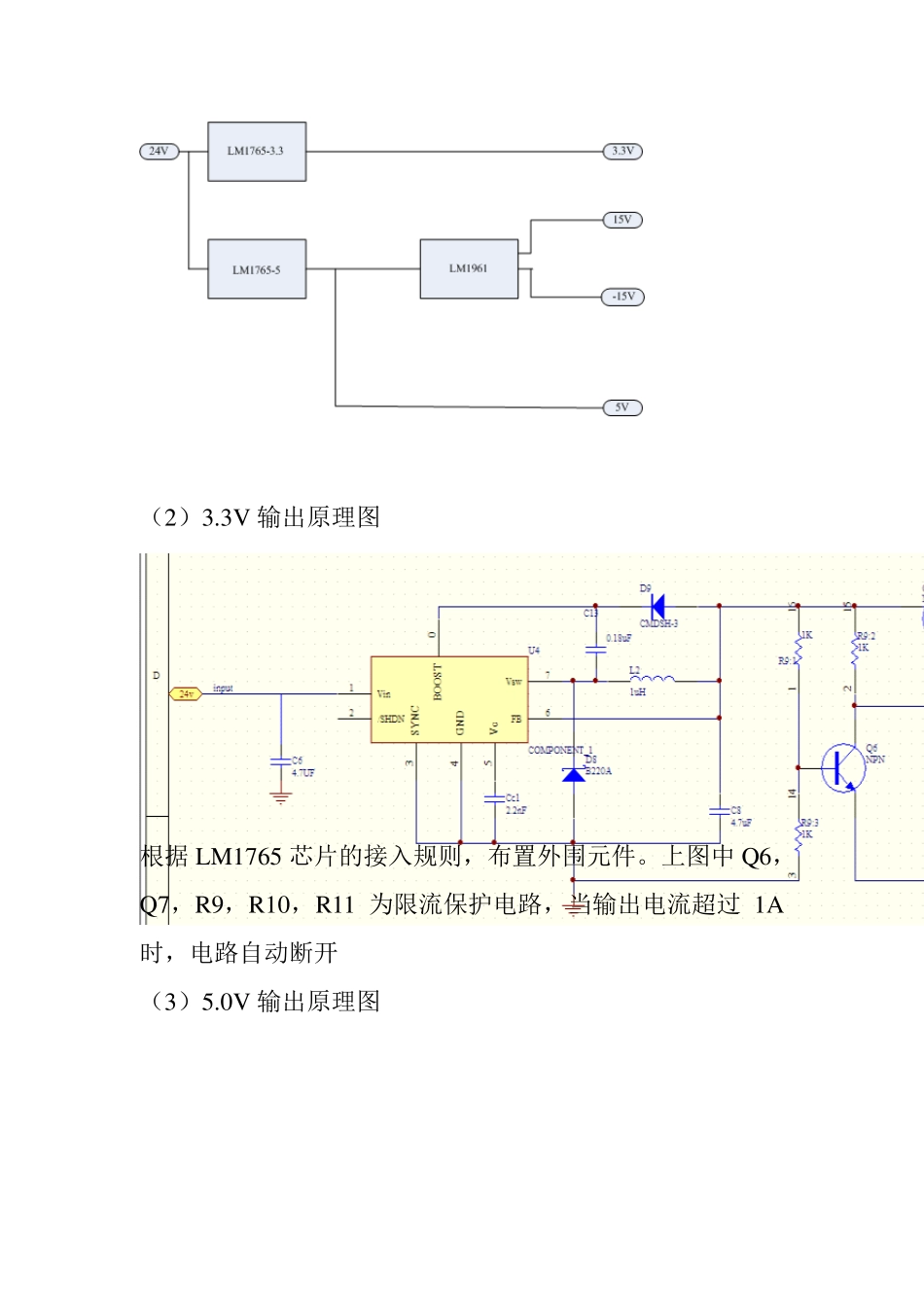

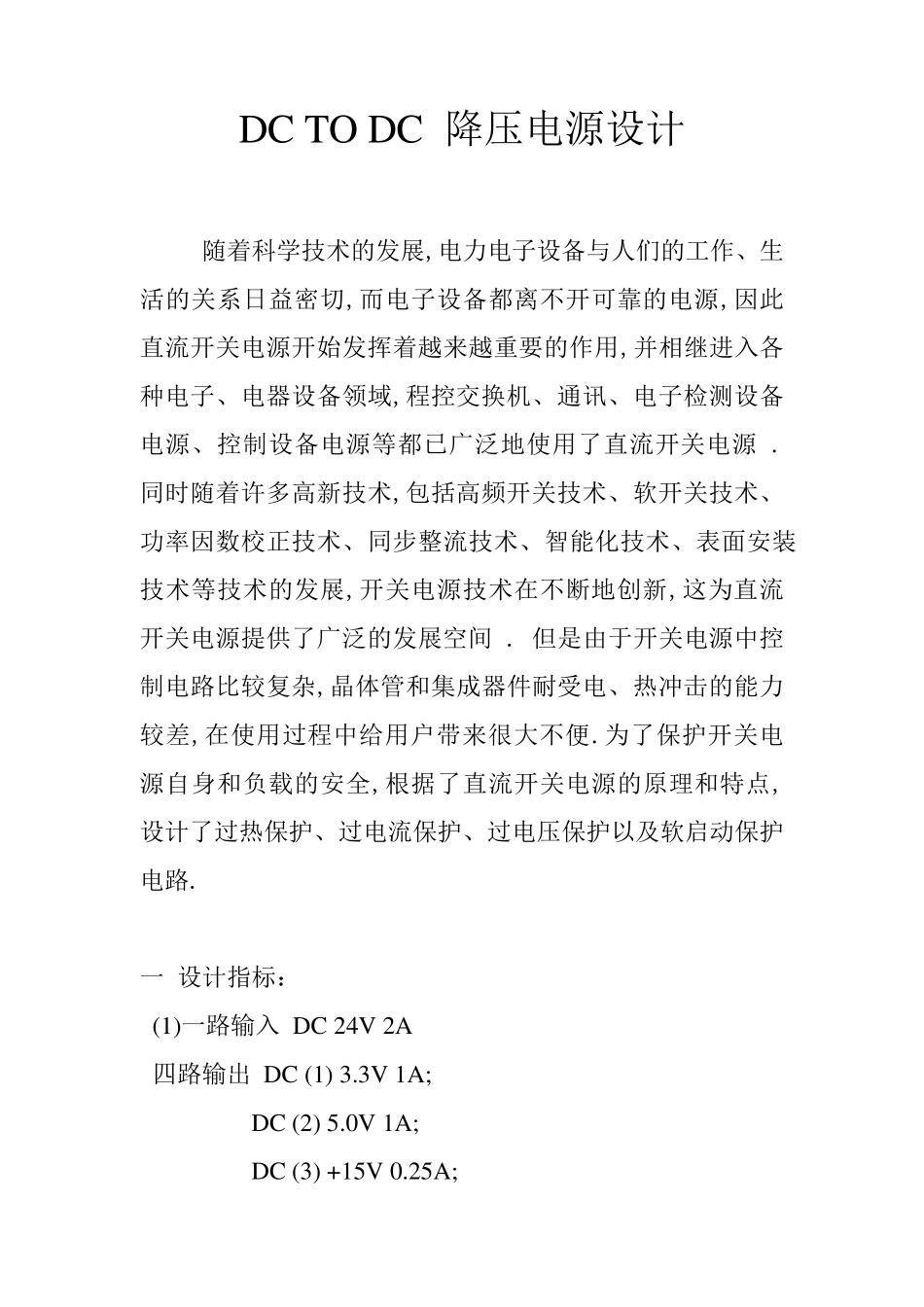

DC TO DC 降压电源设计 随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源 . 同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间 . 但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便.为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路. 一 设计指标： (1)一路输 入 DC 24V 2A 四 路输 出 DC (1) 3.3V 1A; DC (2) 5.0V 1A; DC (3) +15V 0.25A; DC (4) -15V 0.25A. (2)电源外形要求：长：150mm; 宽：50mm; 高：30mm. 根据该要求,电路选用电感不得过大，高度不得超过30mm，则选用芯片开关频率不得小于100KHz (3)电源保护电路 二 选用芯片 DC TO DC 芯片： 3.3V 输出芯片LM1765-3.3； 5.0V 输出芯片LM1765-5； +/-15V 双输出芯片LM1961. 附：LM1765 和LM1961 开关频率均为2MHz 三 设计原理图 （1）电源设计总框图 （2）3.3V 输出原理图 根据LM1765 芯片的接入规则，布置外围元件。上图中 Q6，Q7，R9，R10，R11 为限流保护电路，当输出电流超过 1A时，电路自动断开 （3）5.0V 输出原理图 原理同上所述 （4）+/-15V 输出原理图 将上一步输出的5.0V 电流接入到LM1961 中，在LM1961中利用自激震荡电路产生交流电，再通过变压器输出两个电流，随后通过整流得到+/-15V 的输出电流。在LM1961 中自带开关反馈电路，将输出电流通过R11 接回到芯片 TB 端口，当输出电流超过0.25A 时，芯片停止输出。 四 开关电源的原理及特点 (1)工作原理 直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成.功率转换部分是开关电源的核心,它对非稳定直流进行高频斩波并完成输出所需要的变换功能.它主要由开关三极管和高频变压器组成. 图 1 画出了直流开关电源的原理图及等效原理框图,它是由全波整流器,开关管 V ,激励信号,续流二极管 Vp ,储能电感和滤波电容 C 组成....
