DellPowerEdgeT710系统硬件用户手册

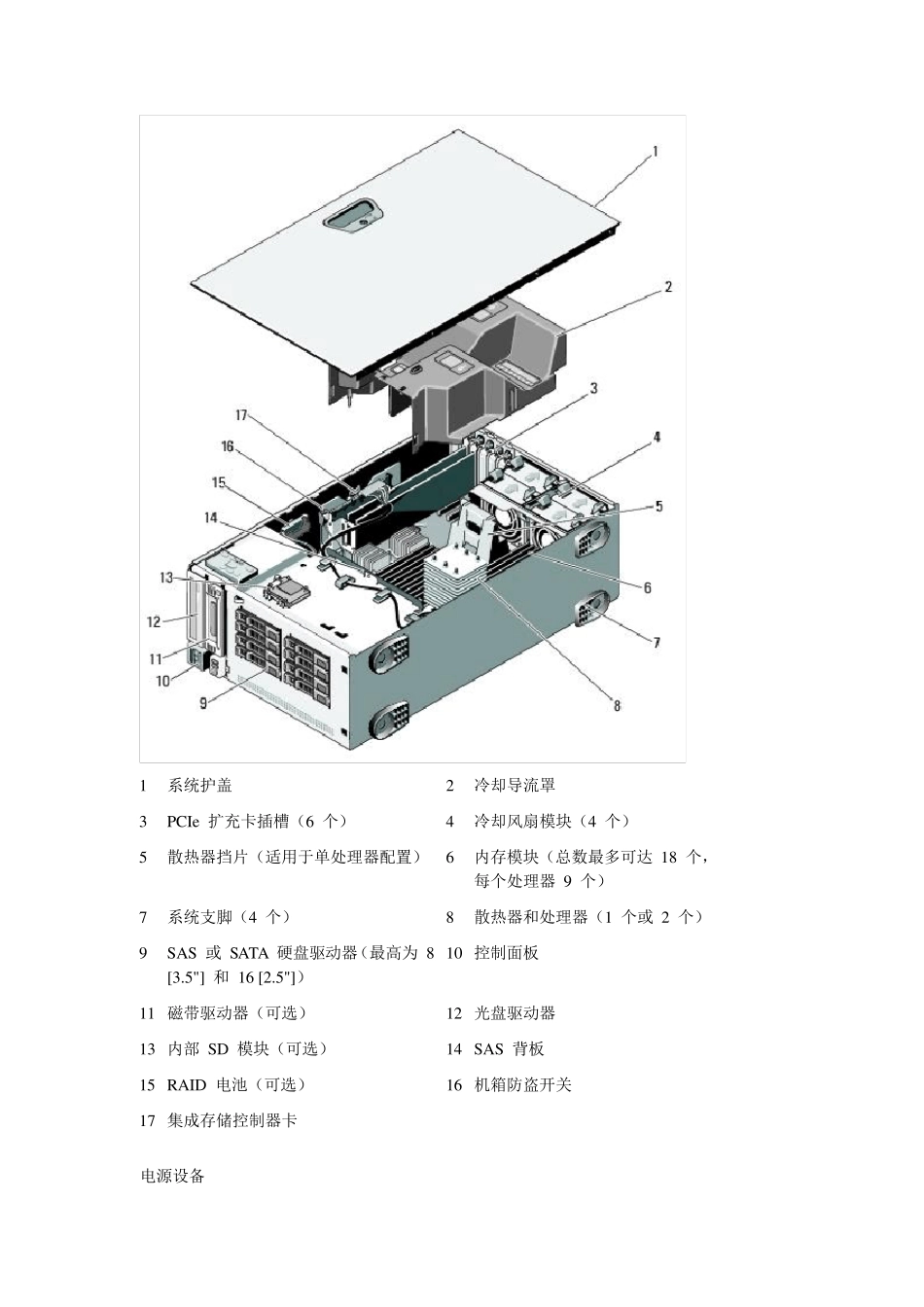

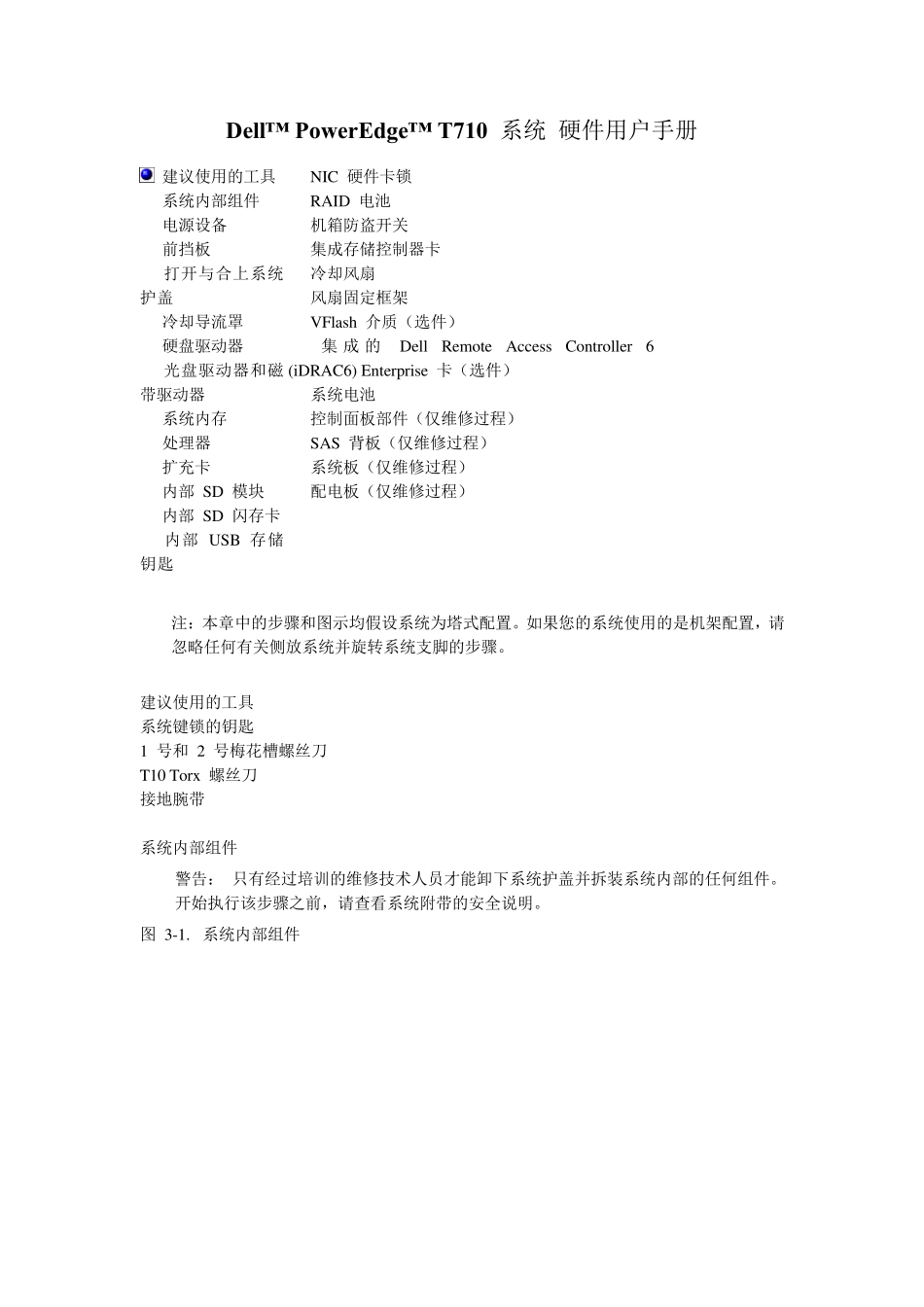

Dell™ PowerEdge™ T710 系统 硬件用户手册 建议使用的工具 系统内部组件 电源设备 前挡板 打开与合上系统护盖 冷却导流罩 硬盘驱动器 光盘驱动器和磁带驱动器 系统内存 处理器 扩充卡 内部 SD 模块 内部 SD 闪存卡 内部 USB 存储钥匙 NIC 硬件卡锁 RAID 电池 机箱防盗开关 集成存储控制器卡 冷却风扇 风扇固定框架 VFlash 介质（选件） 集成的 Dell Remote Access Controller 6 (iDRAC6) Enterprise 卡（选件） 系统电池 控制面板部件（仅维修过程） SAS 背板（仅维修过程） 系统板（仅维修过程） 配电板（仅维修过程） 注：本章中的步骤和图示均假设系统为塔式配置。如果您的系统使用的是机架配置，请忽略任何有关侧放系统并旋转系统支脚的步骤。 建议使用的工具 系统键锁的钥匙 1 号和 2 号梅花槽螺丝刀 T10 Torx 螺丝刀 接地腕带 系统内部组件 警告： 只有经过培训的维修技术人员才能卸下系统护盖并拆装系统内部的任何组件。开始执行该步骤之前，请查看系统附带的安全说明。 图 3-1. 系统内部组件 1 系统护盖 2 冷却导流罩 3 PCIe 扩充卡插槽（6 个） 4 冷却风扇模块（4 个） 5 散热器挡片（适用于单处理器配置） 6 内存模块（总数最多可达 18 个，每个处理器 9 个） 7 系统支脚（4 个） 8 散热器和处理器（1 个或 2 个） 9 SAS 或 SATA 硬盘驱动器（最高为 8 [3.5"] 和 16 [2.5"]） 10 控制面板 11 磁带驱动器（可选） 12 光盘驱动器 13 内部 SD 模块（可选） 14 SAS 背板 15 RAID 电池（可选） 16 机箱防盗开关 17 集成存储控制器卡 电源设备 系统支持两个 1100 W 的电源设备。 注：电源设备标签上指定了最大电源输出。 如果仅安装一个电源设备，则必须将其安装在第一个电源设备托架中。 小心： 在非冗余配置中，为确保正常的系统冷却，必须将电源设备挡片安装到第二个托架中。请参阅安装电源设备挡片。 卸下电源设备 注：如果可选电缆固定臂影响电源设备的拆除，则必须解除其锁定并将其提起。有关电缆固定臂的信息，请参阅系统的机架说明文件。 断开电源电缆与电源以及要卸下的电源设备的连接，并从 Velcro 紧固带中取出电缆。 按下拉杆释放闩锁并将电源设备滑出机箱。请参阅图 3-2。 图 3-2. 卸下和安装电源设备 1 电源设备手柄 2 Velcro 紧固带 3 释放闩锁 安装电源设备 将新...
