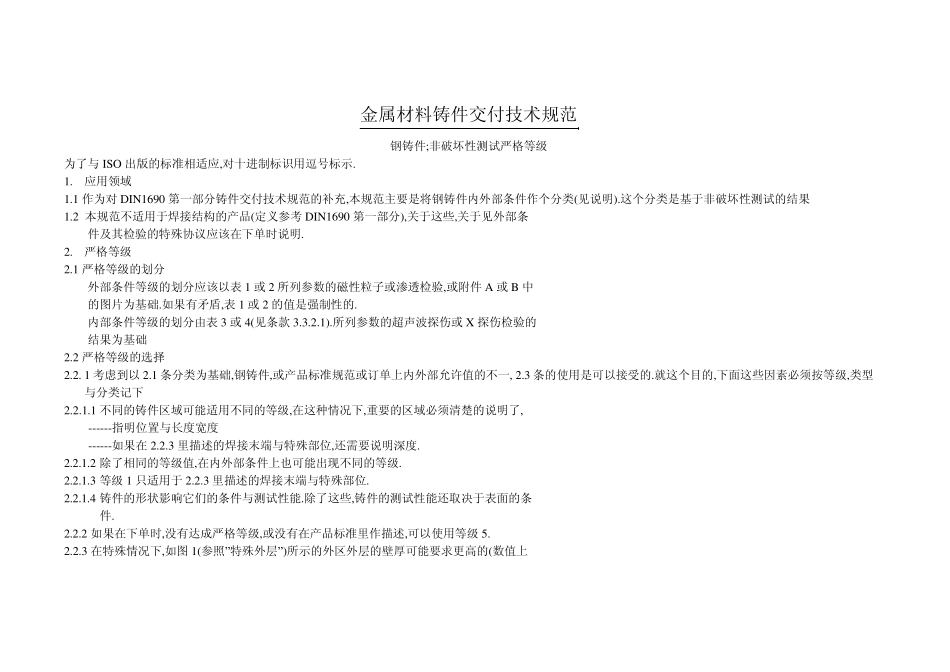

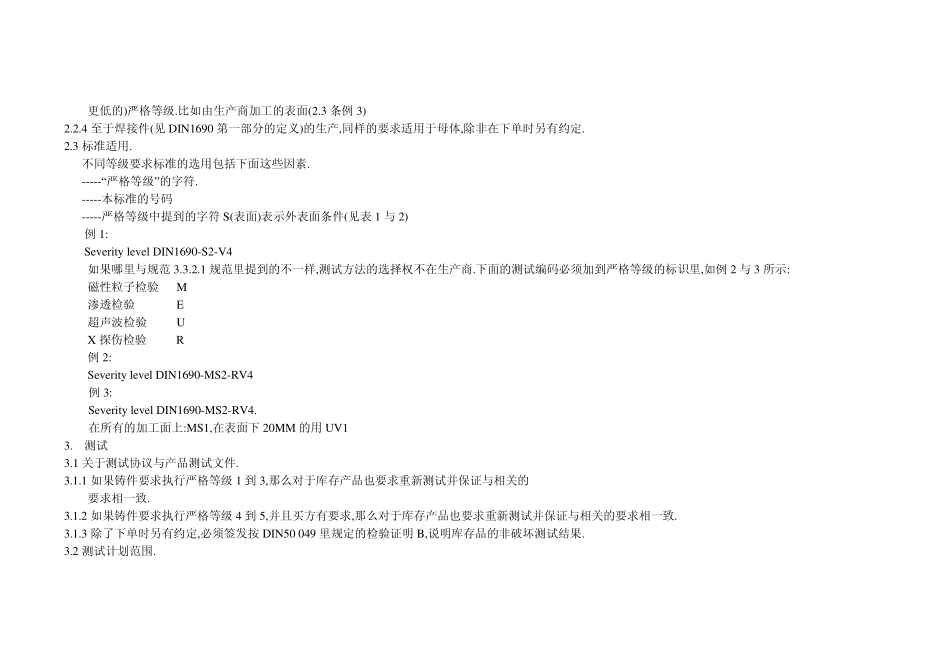

金属材料铸件交付技术规范 钢铸件;非破坏性测试严格等级 为了与ISO 出版的标准相适应,对十进制标识用逗号标示. 1. 应用领域 1.1 作为对DIN1690 第一部分铸件交付技术规范的补充,本规范主要是将钢铸件内外部条件作个分类(见说明).这个分类是基于非破坏性测试的结果 1.2 本规范不适用于焊接结构的产品(定义参考 DIN1690 第一部分),关于这些,关于见外部条 件及其检验的特殊协议应该在下单时说明. 2. 严格等级 2.1 严格等级的划分 外部条件等级的划分应该以表 1 或 2 所列参数的磁性粒子或渗透检验,或附件A 或 B 中 的图片为基础.如果有矛盾,表 1 或 2 的值是强制性的. 内部条件等级的划分由表 3 或 4(见条款 3.3.2.1).所列参数的超声波探伤或 X 探伤检验的 结果为基础 2.2 严格等级的选择 2.2. 1 考虑到以 2.1 条分类为基础,钢铸件,或产品标准规范或订单上内外部允许值的不一, 2.3 条的使用是可以接受的.就这个目的,下面这些因素必须按等级,类型与分类记下 2.2.1.1 不同的铸件区域可能适用不同的等级,在这种情况下,重要的区域必须清楚的说明了, ------指明位置与长度宽度 ------如果在 2.2.3 里描述的焊接末端与特殊部位,还需要说明深度. 2.2.1.2 除了相同的等级值,在内外部条件上也可能出现不同的等级. 2.2.1.3 等级1 只适用于 2.2.3 里描述的焊接末端与特殊部位. 2.2.1.4 铸件的形状影响它们的条件与测试性能.除了这些,铸件的测试性能还取决于表面的条 件. 2.2.2 如果在下单时,没有达成严格等级,或没有在产品标准里作描述,可以使用等级5. 2.2.3 在特殊情况下,如图 1(参照”特殊外层”)所示的外区外层的壁厚可能要求更高的(数值上 更低的)严格等级.比如由生产商加工的表面(2.3 条例3) 2.2.4 至于焊接件(见DIN1690 第一部分的定义)的生产,同样的要求适用于母体,除非在下单时另有约定. 2.3 标准适用. 不同等级要求标准的选用包括下面这些因素. -----“严格等级”的字符. -----本标准的号码 -----严格等级中提到的字符 S(表面)表示外表面条件(见表1 与 2) 例1: Sev erity lev el DIN1690-S2-V4 如果哪里与规范 3.3.2.1 规范里提到的不一样,测试方法的选择权不在生产商.下面的测试编码必须加到严格等级的标识里,如例2 与 3 所示: 磁性粒子检验 M 渗透检验 E 超声波检验 U X 探伤检验 R 例2: Sev erity lev el DIN1690-MS2-RV4 例3: Sev...
