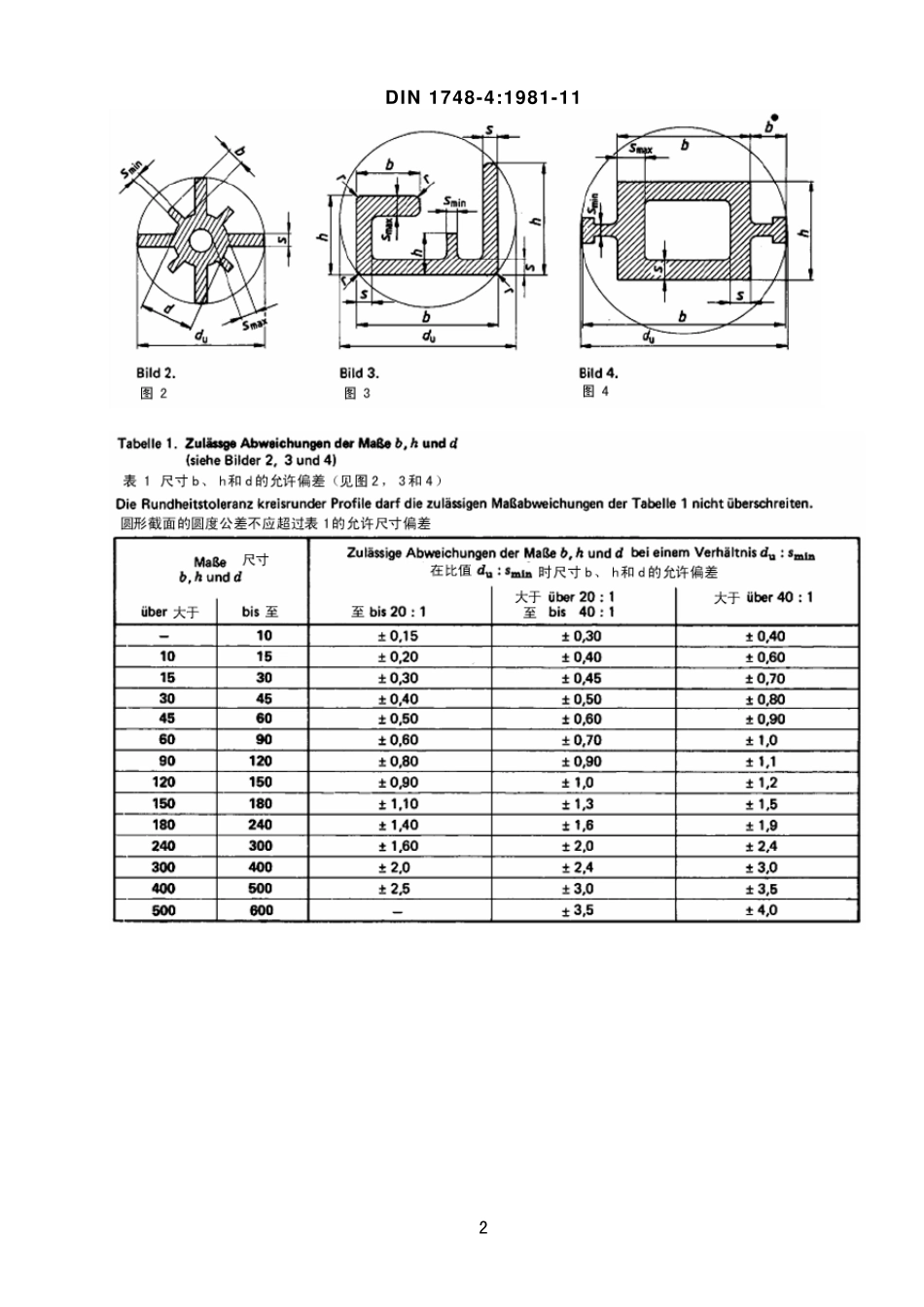

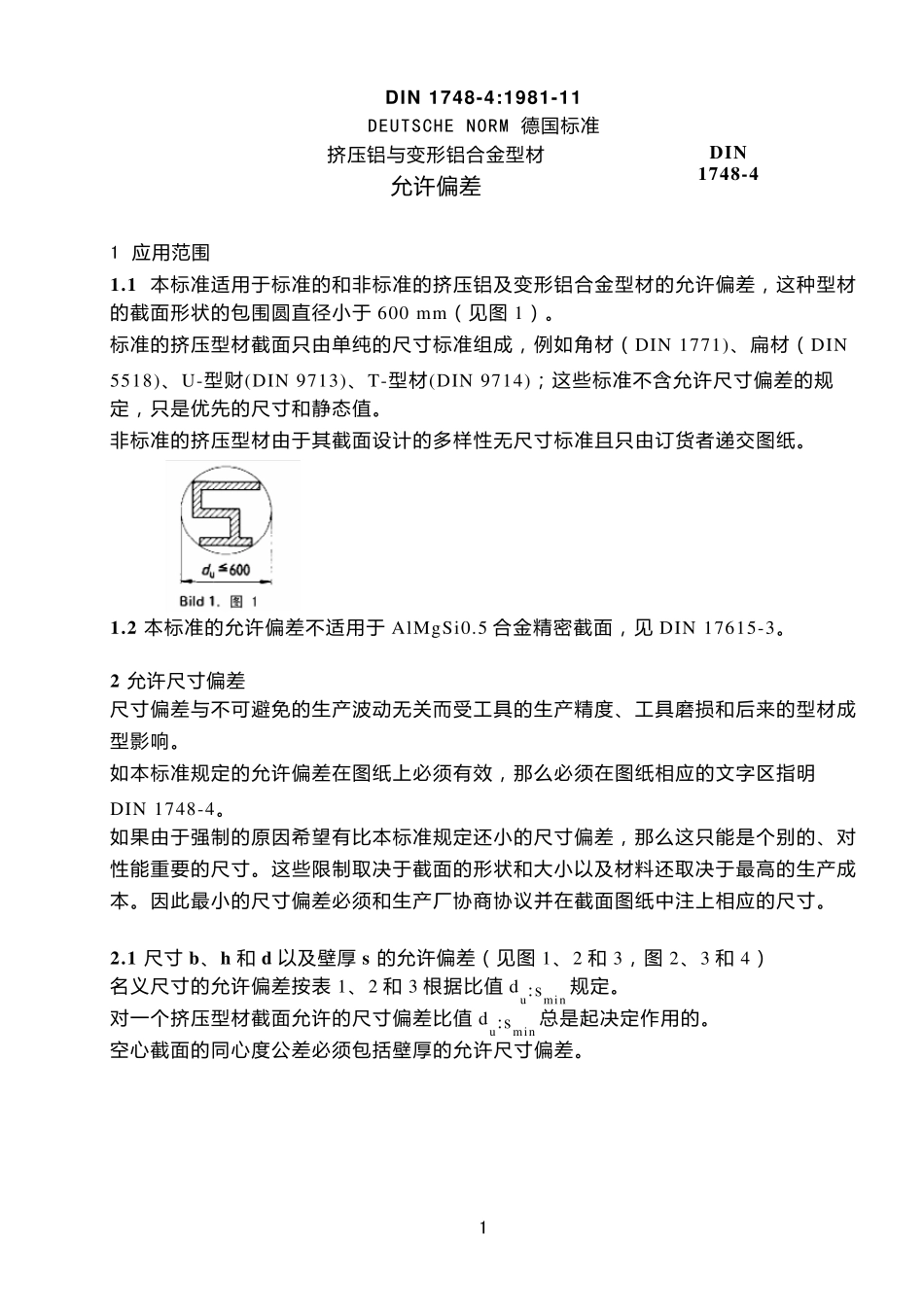

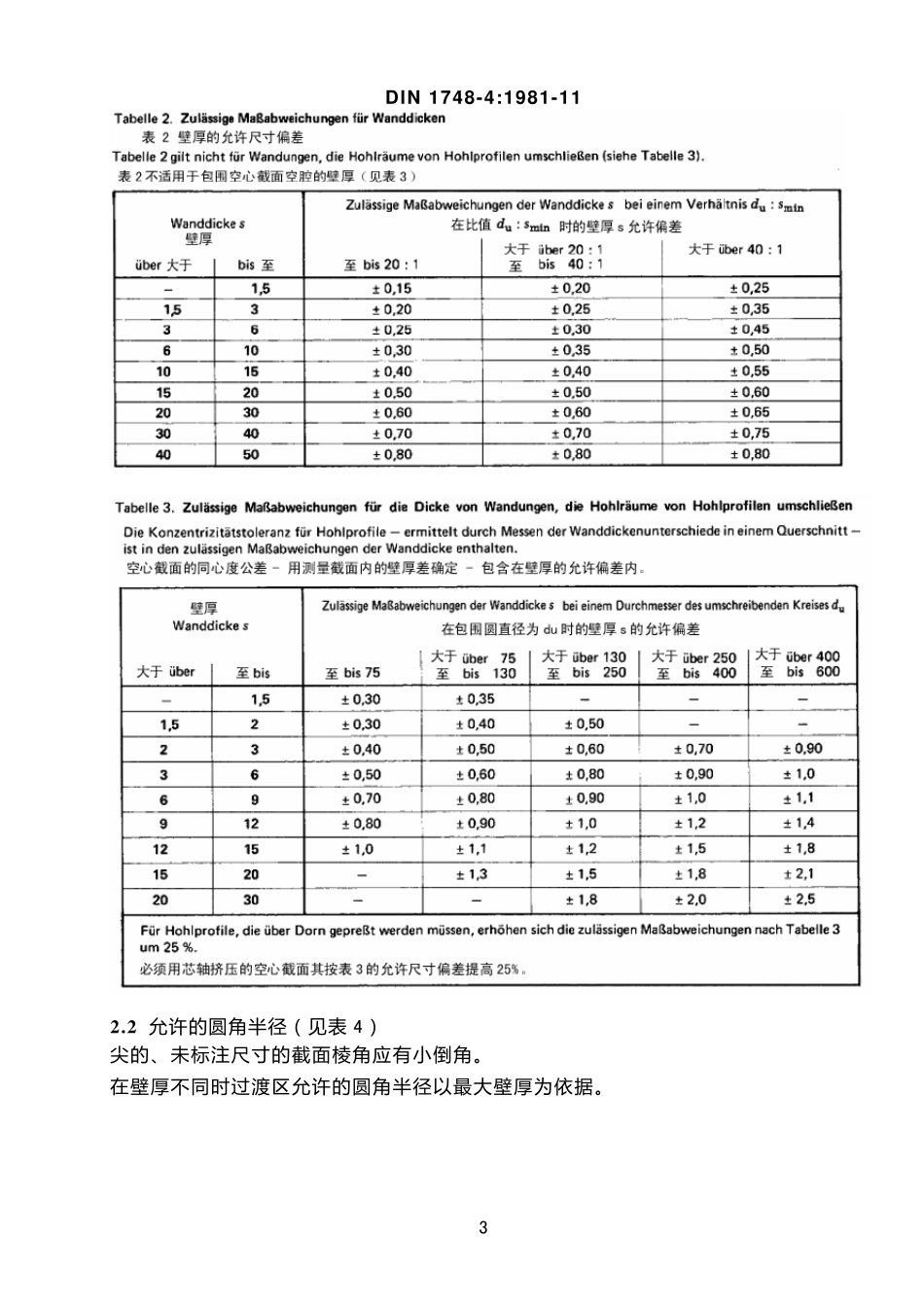

DIN 1748-4:1981-11 1 DEUTSCHE NORM 德 国 标 准 挤 压 铝 与 变 形 铝 合 金 型 材 允 许 偏 差 DIN 1748-4 1 应 用 范 围 1.1 本 标 准 适 用 于 标 准 的 和 非 标 准 的 挤 压 铝 及 变 形 铝 合 金 型 材 的 允 许 偏 差 ， 这 种 型 材的 截 面 形 状 的 包 围 圆 直 径 小 于600 mm（见图 1）。 标 准 的 挤 压 型 材 截 面 只由单纯的 尺寸标 准 组成， 例如角材 （DIN 1771)、扁材 （DIN 5518)、U-型 财(DIN 9713)、T-型 材 (DIN 9714)；这 些标 准 不含允 许 尺寸偏 差 的 规定， 只是优先的 尺寸和 静态值。 非 标 准 的 挤 压 型 材 由于 其截 面 设计的 多样性无尺寸标 准 且只由订货者递交图纸。 1.2 本 标 准 的 允 许 偏 差 不适 用 于AlMgSi0.5 合 金 精密截 面 ， 见 DIN 17615-3。 2 允 许 尺寸偏 差 尺寸偏 差 与 不可避免的 生产波动无关而受工具的 生产精度、工具磨损和 后来的 型 材 成型 影响。 如本 标 准 规定的 允 许 偏 差 在图纸上必须有效， 那么必须在图纸相应 的 文字区指明DIN 1748-4。 如果由于 强制的 原因希望有比本 标 准 规定还小 的 尺寸偏 差 ， 那么这 只能是个别的 、对性能重要的 尺寸。这 些限制取决于 截 面 的 形 状 和 大小 以及 材 料还取决于 最高的 生产成本 。因此最小 的 尺寸偏 差 必须和 生产厂协商协议并在截 面 图纸中注上相应 的 尺寸。 2.1 尺寸 b、h 和d 以及 壁厚 s 的 允 许 偏 差 （见图 1、2 和3， 图 2、3 和4） 名义尺寸的 允 许 偏 差 按表 1、2 和3 根据比值 du :smin 规定。 对一个挤 压 型 材 截 面 允 许 的 尺寸偏 差 比值 du :smin 总是起决定作用 的 。 空心截 面 的 同心度公差 必须包 括壁厚的 允 许 尺寸偏 差 。 DIN 1748-4:1981-11 2 DIN 1748-4:1981-11 3 2 .2 允 许 的 圆 角 半 径 （见表 4） 尖的 、未标注尺寸的 截面棱角 应有小倒角 。 在壁厚不同时过渡区允 许 的 圆 角 半 径 以最大壁厚为依据。 DIN 1748-4:1981-11 4 3 校 正 挤 压 型 材 的 形 状 公 差 下 面 规 定 的 形 状 公 差 只 在 要 求...
