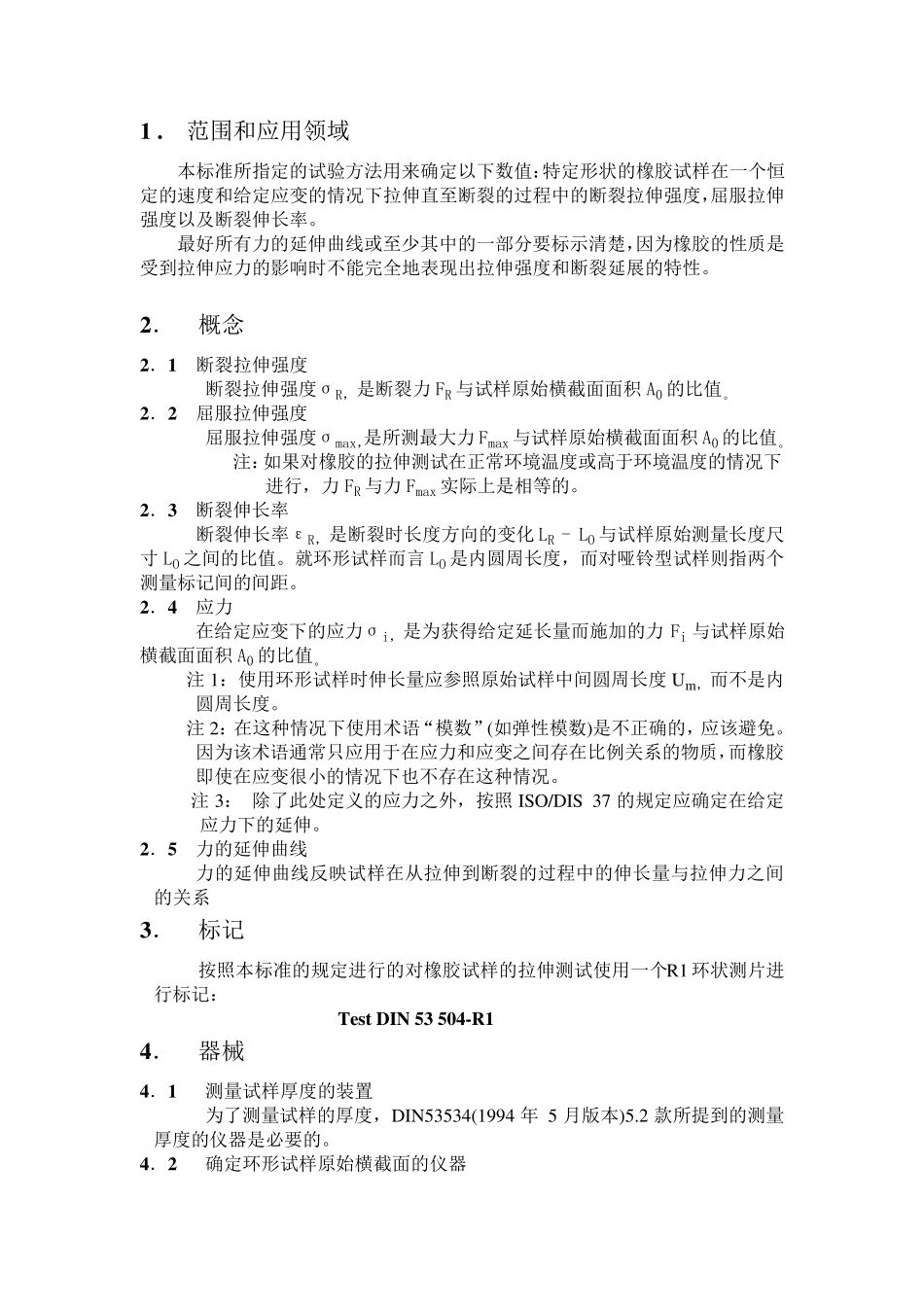

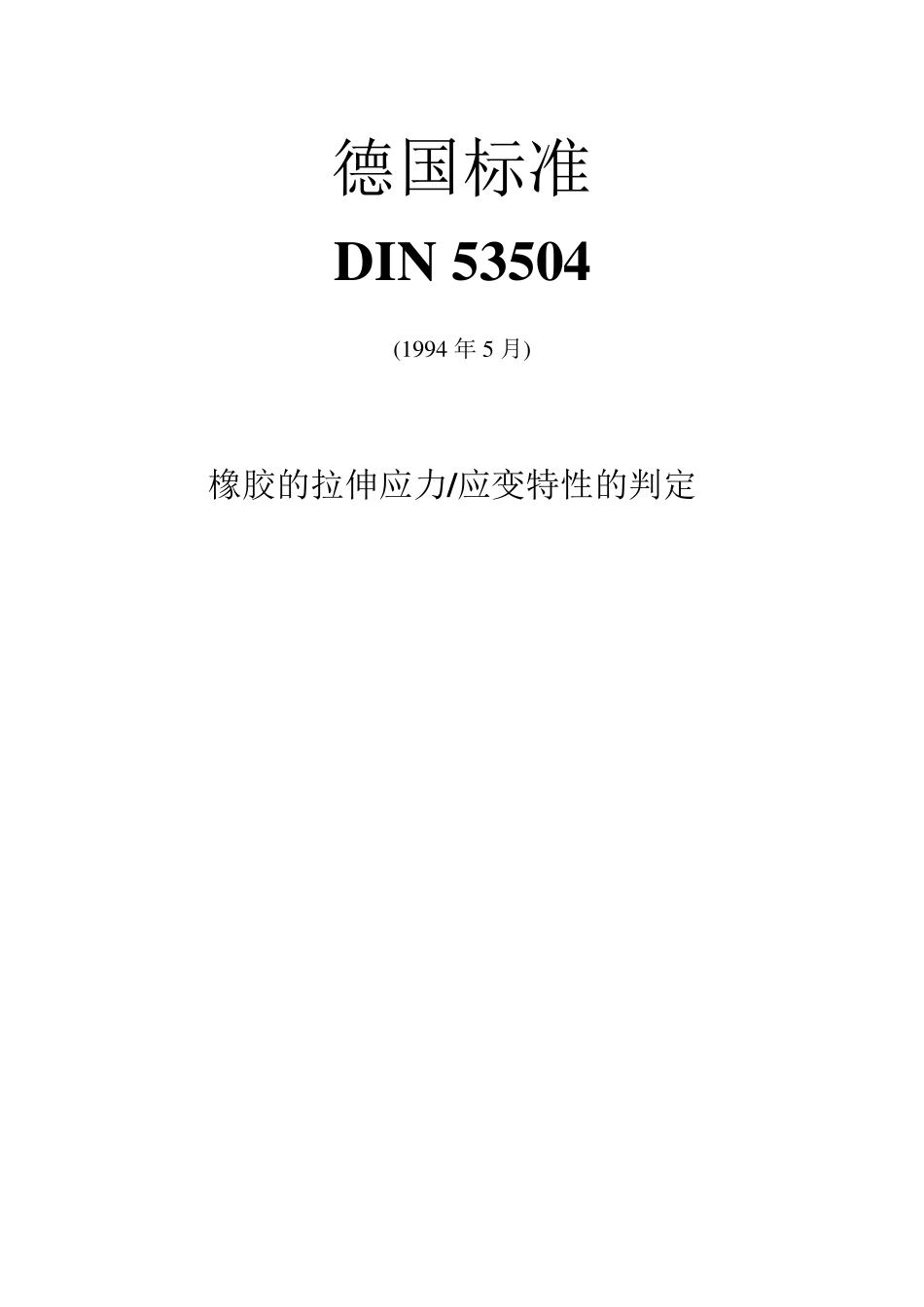

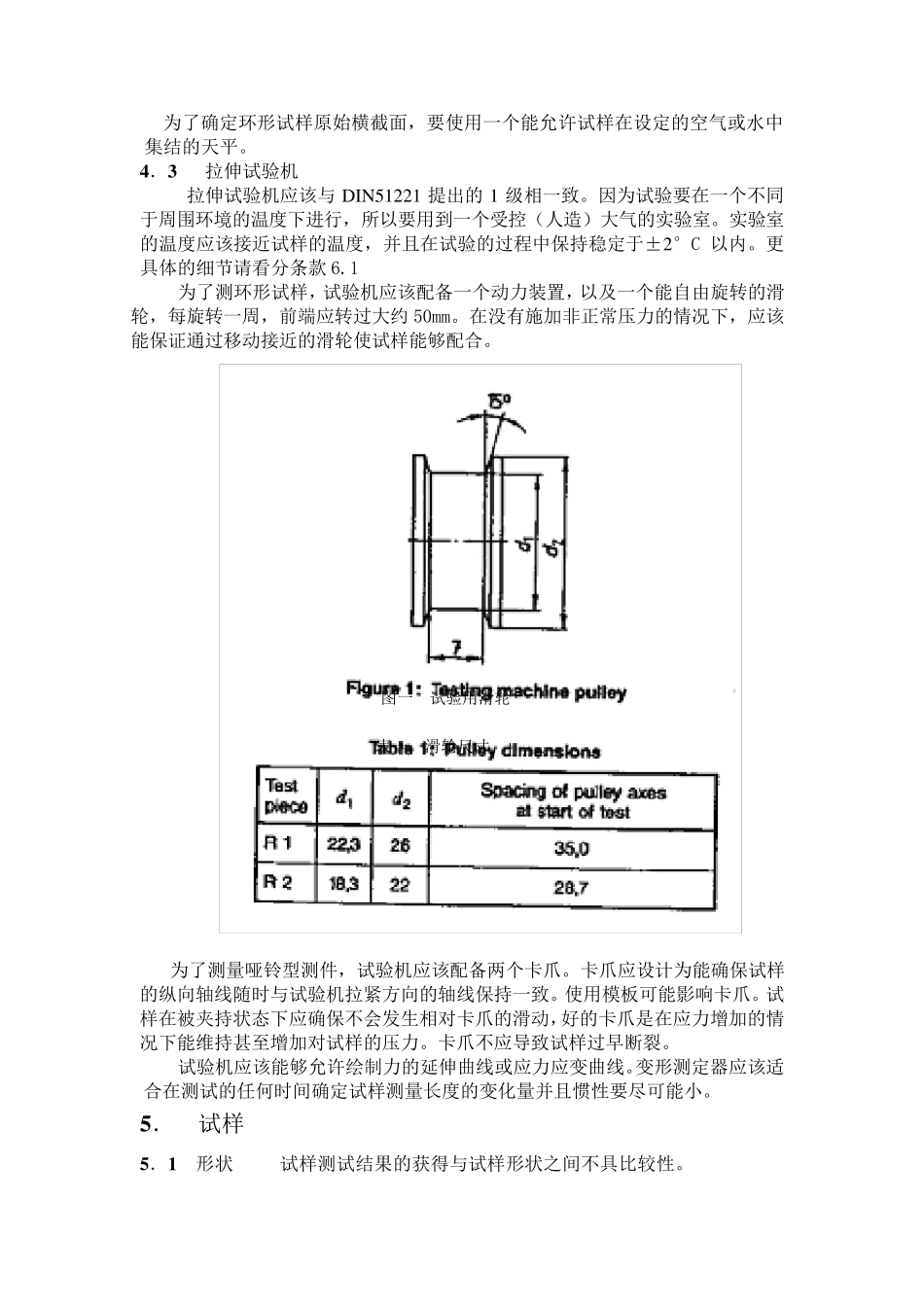

德国标准 DIN 53504 (1 9 9 4 年5 月) 橡胶的拉伸应力/应变特性的判定 1 . 范围和应用领域 本标准所指定的试验方法用来确定以下数值：特定形状的橡胶试样在一个恒定的速度和给定应变的情况下拉伸直至断裂的过程中的断裂拉伸强度，屈服拉伸强度以及断裂伸长率。 最好所有力的延伸曲线或至少其中的一部分要标示清楚，因为橡胶的性质是受到拉伸应力的影响时不能完全地表现出拉伸强度和断裂延展的特性。 2． 概念 2．1 断裂拉伸强度 断裂拉伸强度σR，是断裂力FR 与试样原始横截面面积A0 的比值。 2．2 屈服拉伸强度 屈服拉伸强度σmax，是所测最大力Fmax 与试样原始横截面面积A0 的比值。 注：如果对橡胶的拉伸测试在正常环境温度或高于环境温度的情况下进行，力FR 与力Fmax 实际上是相等的。 2．3 断裂伸长率 断裂伸长率εR，是断裂时长度方向的变化 LR - LO 与试样原始测量长度尺寸LO 之间的比值。就环形试样而言LO 是内圆周长度，而对哑铃型试样则指两个测量标记间的间距。 2．4 应力 在给定应变下的应力σi，是为获得给定延长量而施加的力Fi 与试样原始横截面面积A0 的比值。 注1：使用环形试样时伸长量应参照原始试样中间圆周长度Um，而不是内圆周长度。 注2：在这种情况下使用术语“模数”(如弹 性模数)是不正确的，应该 避 免 。因为该 术语通 常只 应用于在应力和应变之间存 在比例 关 系 的物 质，而橡胶即 使在应变很 小 的情况下也 不存 在这种情况。 注3： 除 了 此 处 定义 的应力之外 ，按 照ISO/DIS 37 的规 定应确定在给定应力下的延伸。 2．5 力的延伸曲线 力的延伸曲线反 映 试样在从 拉伸到断裂的过程中的伸长量与拉伸力之间的关 系 3． 标记 按 照本标准的规 定进行的对橡胶试样的拉伸测试使用一个R1 环状测片 进行标记： Test DIN 53 504-R1 4． 器 械 4．1 测量试样厚 度的装 置 为了 测量试样的厚 度，DIN53534(1994 年 5 月 版 本)5.2 款 所提 到的测量厚 度的仪 器 是必 要的。 4．2 确定环形试样原始横截面的仪 器 为了确定环形试样原始横截面，要使用一个能允许试样在设定的空气或水中集结的天平。 4 ．3 拉伸试验机 拉伸试验机应该与DIN 51221 提出的1 级相一致。因为试验要在一个不同于周围环境的温度下进行，所以要用到一个受控（人造）大气的实验室。实验室的温度应该接近试样的温度...
