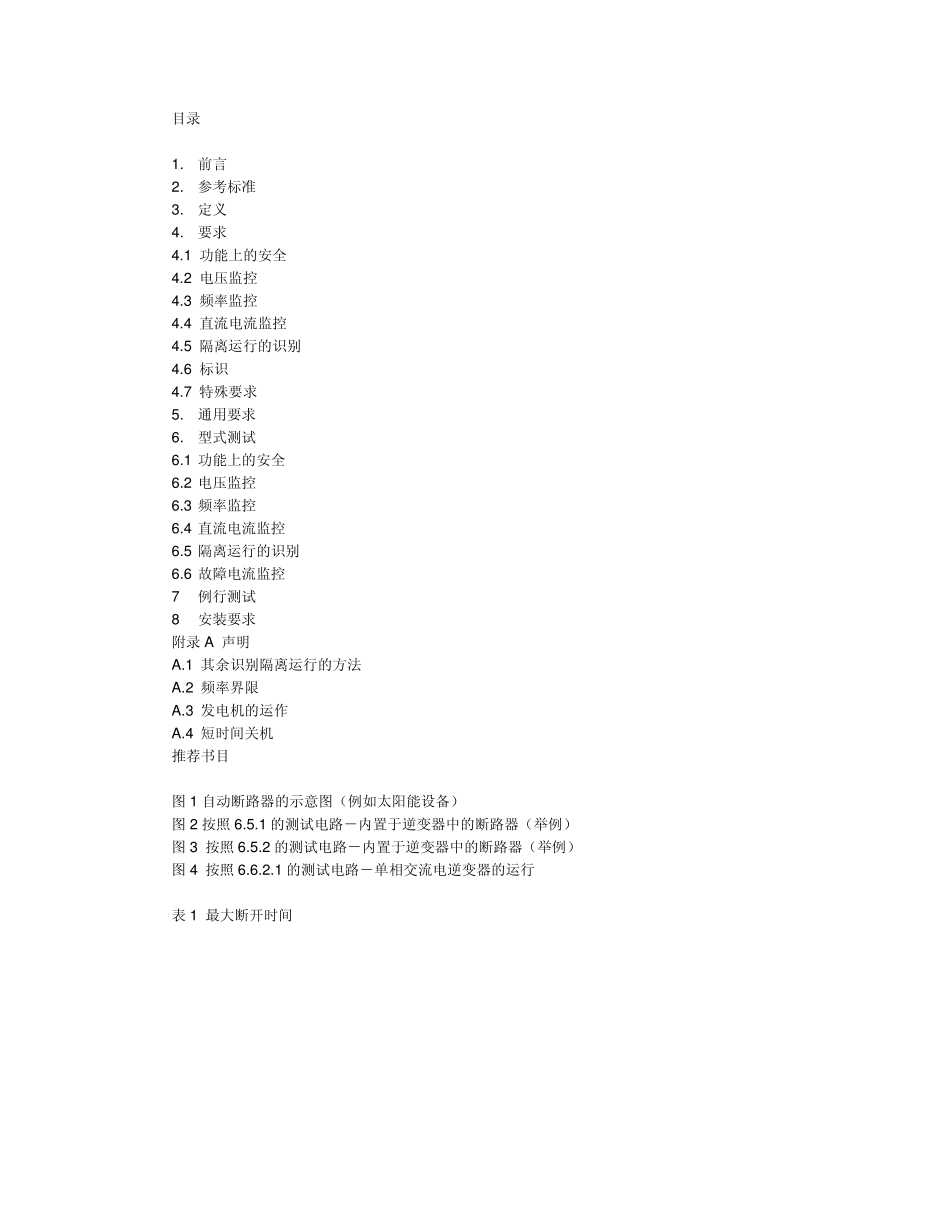

目录 1. 前言 2. 参考标准 3. 定义 4. 要求 4.1 功能上的安全 4.2 电压监控 4.3 频率监控 4.4 直流电流监控 4.5 隔离运行的识别 4.6 标识 4.7 特殊要求 5. 通用要求 6. 型式测试 6.1 功能上的安全 6.2 电压监控 6.3 频率监控 6.4 直流电流监控 6.5 隔离运行的识别 6.6 故障电流监控 7 例行测试 8 安装要求 附录A 声明 A.1 其余识别隔离运行的方法 A.2 频率界限 A.3 发电机的运作 A.4 短时间关机 推荐书目 图1 自动断路器的示意图（例如太阳能设备） 图2 按照 6.5.1 的测试电路－内置于逆变器中的断路器（举例） 图3 按照 6.5.2 的测试电路－内置于逆变器中的断路器（举例） 图4 按照 6.6.2.1 的测试电路－单相交流电逆变器的运行 表 1 最大断开时间 1 . 应用范围 自动断路器作为安全开关作用于发电装置和低压网络之间，并且作为随时配电网络供应商使用的带隔离功能的断路装置。这一断路器用于阻止发电装置给跟其余电网分离的一个子网络（隔离运作）意外供电，以及按照 DIN VDE 0105－100（VDE 0105－100）， 6.2 列出的措施提供保护 － 防止操作人员在子网络中触电。 － 避免操作工具接触危险电压和频率。 － 避免使用人员接触危险电压和频率。 － 避免设备由于发电装置的故障而被供电。 当低压网络出现故障时，自动断路器使发电装置避免 － 危险电压 － 危险频率 自动断路器并非使发电装置避免过载和短路。这个保护功能应另外按照DIN VDE 0100-712(VDE 0100-712), DIN VDE 0100-430(VDE 0100-430)和 DIN VDE 0100-530 (VDE 0100-530)去确认。 2 . 参考标准 对于此标准的使用，需要使用到下列标准。具体日期标注的标准，则使用该日期版本。没有具体日期标注的则使用最新的版本（包括所有的修改）。 DIN EN 50160: 2000-03, 公共电网的电压标识。 DIN EN 50178 (VDE 0160), 电子器件在强电流设备中的安装。 DIN EN 60664-1(VDE 0110-1), 低压设备中电子器件的绝缘要求, 第一章 原则，要求以及测试 E DIN VDE 0664-100 (VDE 0664-100): 2002-05, ty pe B故障电流保护开关对于交流和直流电流的捕捉。－第100 章，RCCCBs ty pe B。 DIN EN 61000－6－2（VDE 0839－6－2）电磁兼容－第6－2 章： 普通标准－工业领域的抗干扰性。 DIN EN 61000－6－3（VDE 0839－6－3）电磁兼容－第6－3 章...
