DIN_72551标准

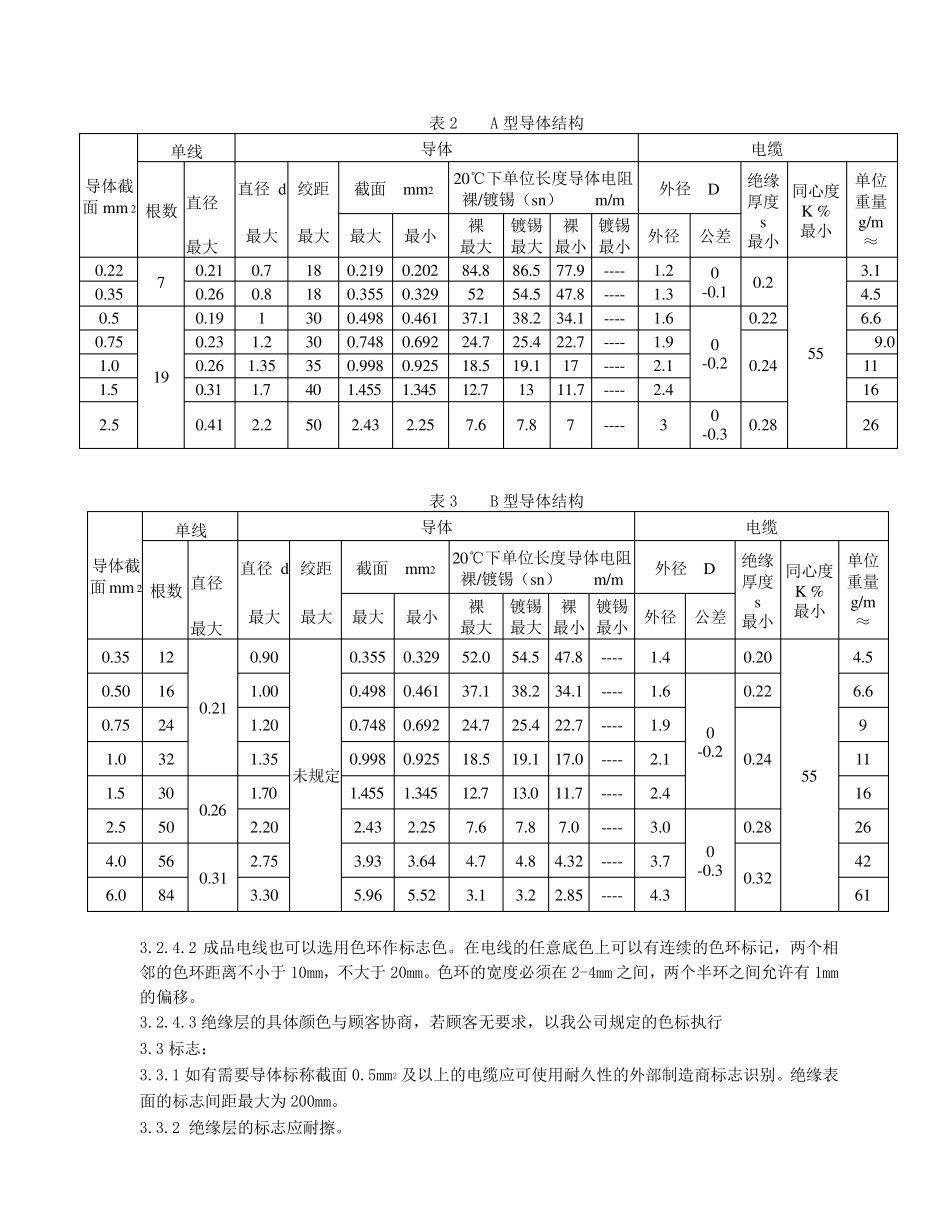

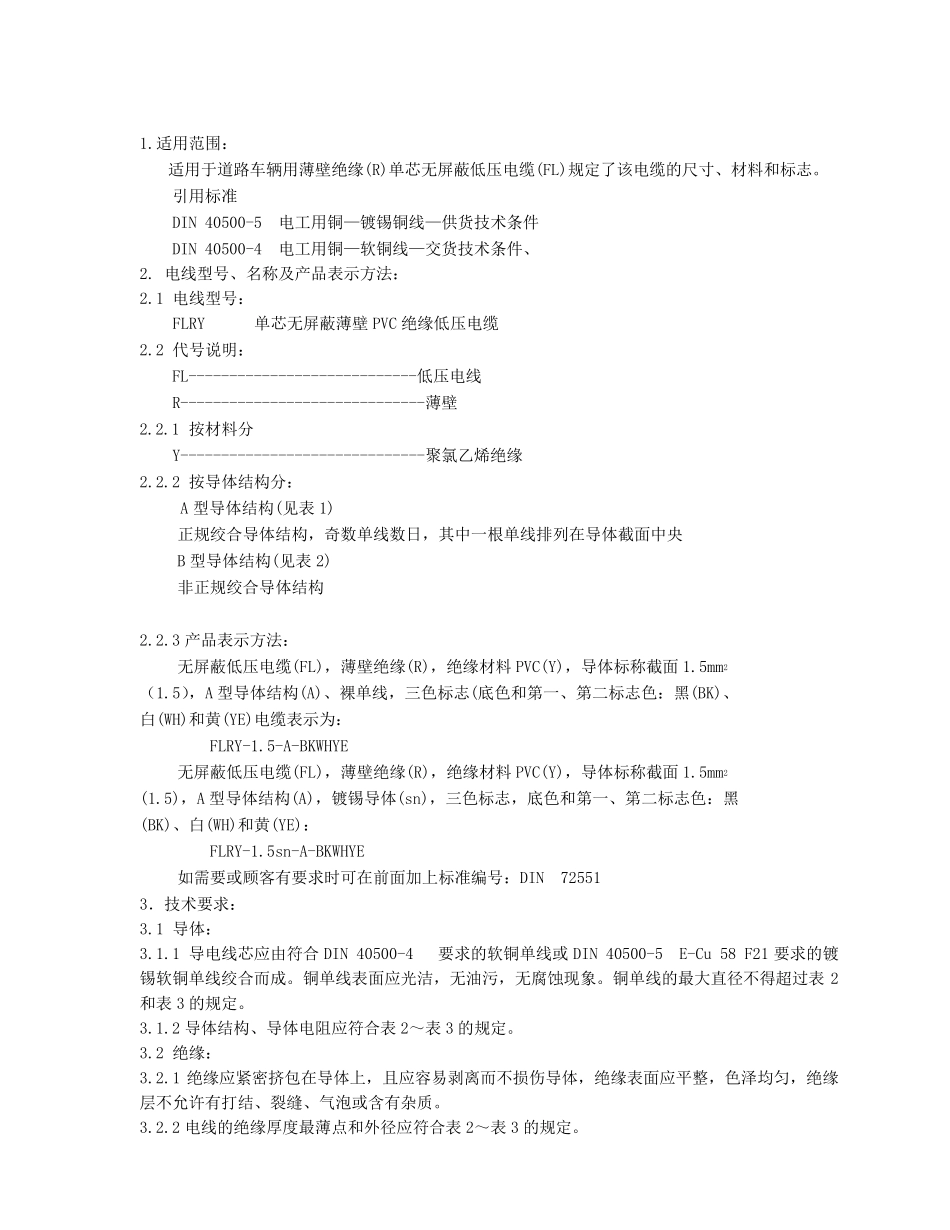

1.适用范围： 适用于道路车辆用薄壁绝缘(R)单芯无屏蔽低压电缆(FL)规定了该电缆的尺寸、材料和标志。 引用标准 DIN 40500-5 电工用铜—镀锡铜线—供货技术条件 DIN 40500-4 电工用铜—软铜线—交货技术条件、 2. 电线型号、名称及产品表示方法： 2.1 电线型号： FLRY 单芯无屏蔽薄壁PVC 绝缘低压电缆 2.2 代号说明： FL----------------------------低压电线 R------------------------------薄壁 2.2.1 按材料分 Y------------------------------聚氯乙烯绝缘 2.2.2 按导体结构分： A 型导体结构(见表 1) 正规绞合导体结构，奇数单线数日，其中一根单线排列在导体截面中央 B 型导体结构(见表 2) 非正规绞合导体结构 2.2.3 产品表示方法： 无屏蔽低压电缆(FL)，薄壁绝缘(R)，绝缘材料PVC(Y)，导体标称截面 1.5mm2 （1.5），A 型导体结构(A)、裸单线，三色标志(底色和第一、第二标志色：黑(BK)、 白(WH)和黄(YE)电缆表示为： FLRY-1.5-A-BKWHYE 无屏蔽低压电缆(FL)，薄壁绝缘(R)，绝缘材料PVC(Y)，导体标称截面 1.5mm2 (1.5)，A 型导体结构(A)，镀锡导体(sn)，三色标志，底色和第一、第二标志色：黑 (BK)、白(WH)和黄(YE)： FLRY-1.5sn-A-BKWHYE 如需要或顾客有要求时可在前面加上标准编号：DIN 72551 3．技术要求： 3.1 导体： 3.1.1 导电线芯应由符合 DIN 40500-4 要求的软铜单线或 DIN 40500-5 E-Cu 58 F21 要求的镀锡软铜单线绞合而成。铜单线表面应光洁，无油污，无腐蚀现象。铜单线的最大直径不得超过表 2和表 3 的规定。 3.1.2 导体结构、导体电阻应符合表 2～表 3 的规定。 3.2 绝缘： 3.2.1 绝缘应紧密挤包在导体上，且应容易剥离而不损伤导体，绝缘表面应平整，色泽均 匀 ，绝缘层 不允 许 有打 结、裂 缝 、气 泡 或含 有杂 质 。 3.2.2 电线的绝缘厚 度 最薄点 和外 径应符合表 2～表 3 的规定。 3.2.3 成品电线应经受电压幅值为5KV（小于0.5mm2 的为3KV）的火花试验作为中间检查，但必须保证每一点耐受18 个电压峰值。 3.2.4 成品电线颜色标志 3.2.4.1 成品电线采用颜色识别标志，用轴向长条作标志色。两条轴向长条最多覆盖电线表面的35%，但每一长条不得少于10%。 3.2.4.2 颜色和标志的配合 定货时，颜色应以底色—第一标志色—第二标志色的顺序给出。 三色电缆颜色标志的例子（见表1） BK WH YE 底色黑色 第一标...
