DLP投影机改LED光源经验集

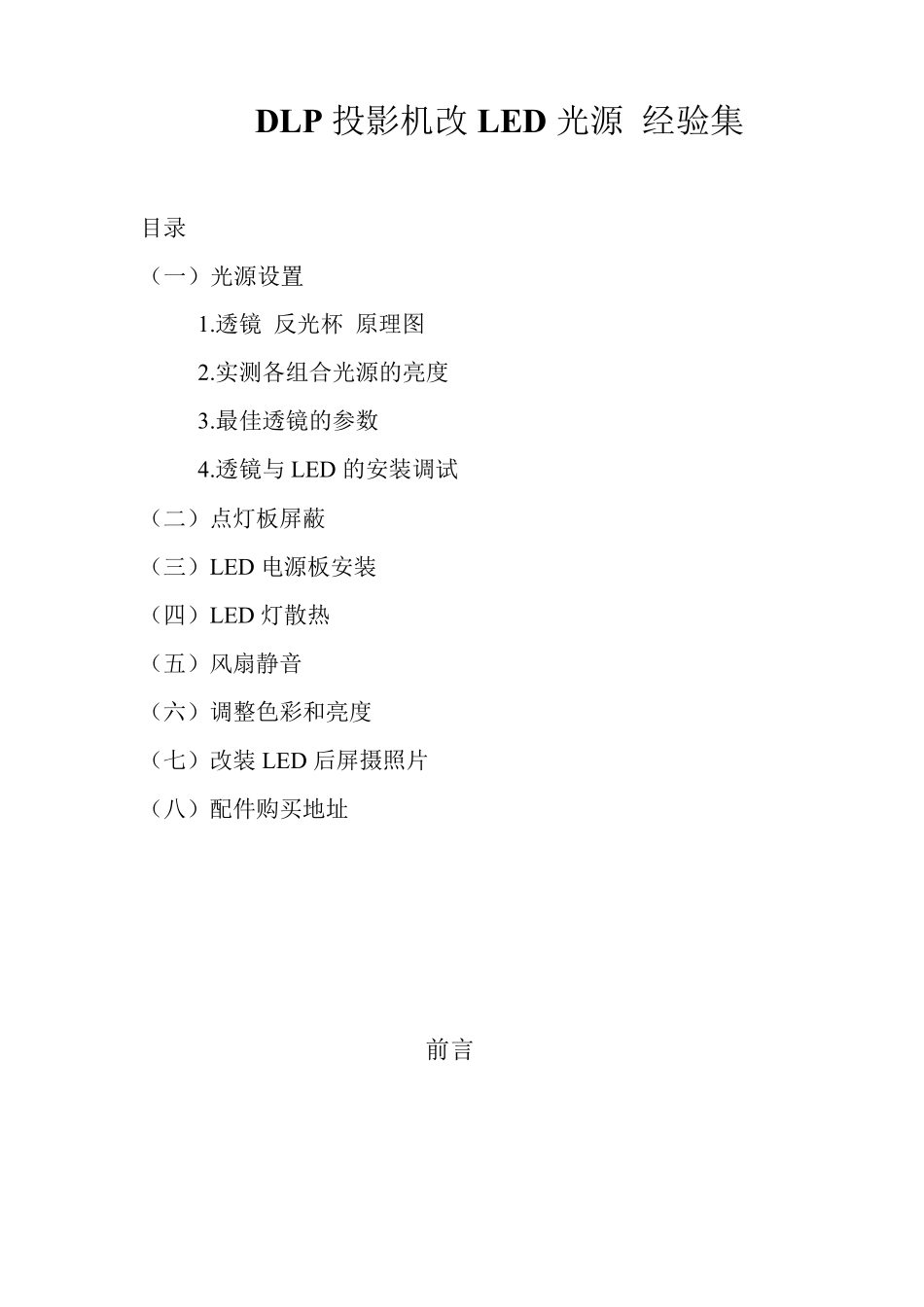

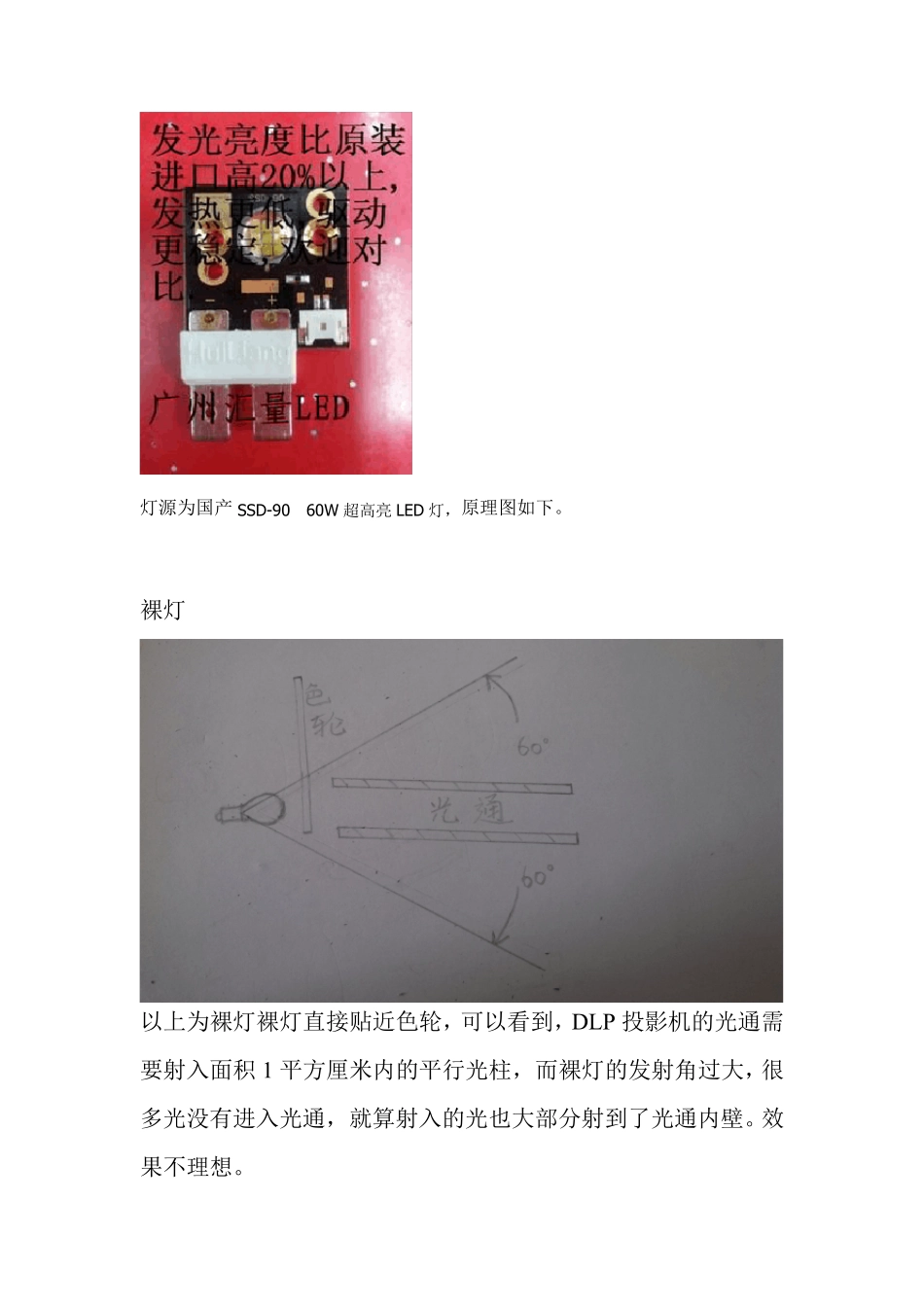

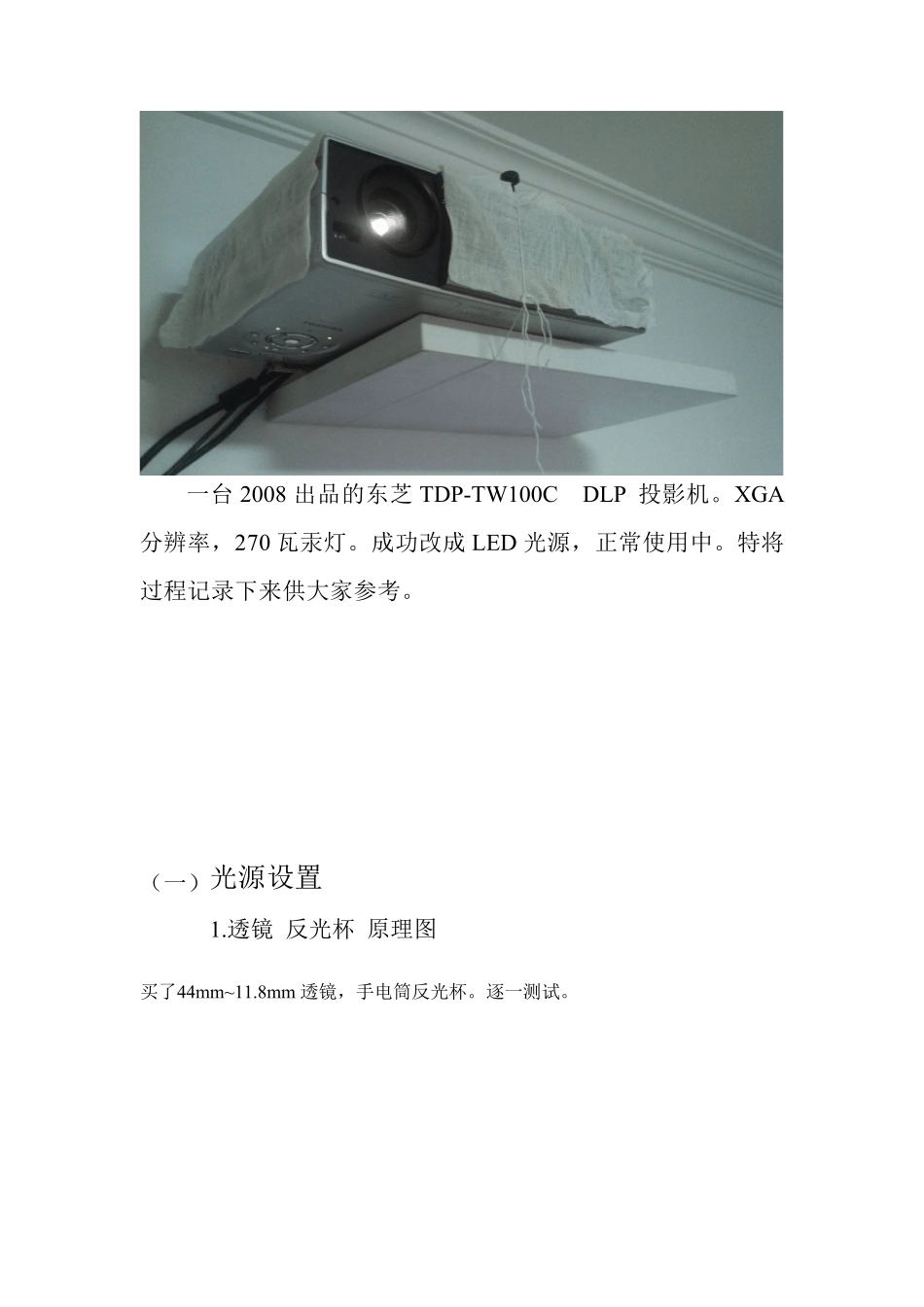

DLP 投影机改LED 光源经验集目录（一）光源设置1.透镜 反光杯 原理图2.实测各组合光源的亮度3.最佳透镜的参数4.透镜与 LED 的安装调试（二）点灯板屏蔽（三）LED 电源板安装（四）LED 灯散热（五）风扇静音（六）调整色彩和亮度（七）改装 LED 后屏摄照片（八）配件购买地址前言一台2008 出品的东芝TDP-TW100CDLP 投影机。XGA分辨率，270 瓦汞灯。成功改成 LED 光源，正常使用中。特将过程记录下来供大家参考。（一）光源设置1.透镜 反光杯 原理图买了44mm~11.8mm 透镜，手电筒反光杯。逐一测试。灯源为国产SSD-9060W 超高亮LED 灯，原理图如下。裸灯以上为裸灯裸灯直接贴近色轮，可以看到，DLP 投影机的光通需要射入面积 1 平方厘米内的平行光柱，而裸灯的发射角过大，很多光没有进入光通，就算射入的光也大部分射到了光通内壁。效果不理想。大透镜以上为44 厘米直径大透镜，可以看到出光较平行，进入光通的平行光会更多些，但是出光面积太大。小透镜与大透镜相比，15 厘米直径小透镜出光面积小，进入光通的光更多。双透镜双透镜射出的光会更平行，但是一片透镜的透光率为造成１０％的亮度损耗。安装又麻烦，否决。手电筒反光杯４度反光杯，试了一下，它发出的光最平行，但是出光中央不均匀，亮度在外圈，出光面积又大，否决。反光杯加透镜会形成交叉光，否决。2 .实测各组合光源的亮度第一次测试（用手机光线传感器和手机软件luxmeter 在关机只开led 灯时对着镜头测。每次测试的方式不同，故只有同一次测试数据才可以比较）光源方案亮度44MM 直径透镜焦距：20mm93裸灯贴近色轮110第二次测试裸灯贴近色轮162613MM 直径高硼硅光学玻璃透镜焦距 15mm3700第三次测试13MM 直径高硼硅光学玻璃透镜无边厚焦距 15mm103213MM 直径亚克力透镜有边厚焦距 15mm95213MM 直径 K9 玻璃透镜有边厚焦距 15mm108115MM 直径高硼硅光学玻璃透镜低台阶焦距 10M M153315MM 直径亚克力透镜有边厚焦距 10M M130018MM 直径高硼硅光学玻璃透镜低台阶焦距：14.5MM 6003.最佳透镜的参数15MM 外圈直径，内圆直径：13MM焦距10MM，焦距越小越聚光，在焦距相同的情况下不要选择带边缘厚度的。低台阶的透镜最适合安装，优先选择。透镜材质选高硼硅光学玻璃最具性价比。上图就是低台阶的透镜，底下有类似垫圈的外圈，这个外圈部分就可以粘在框架上，内圈可以吸收全部光照。上图就是不带边厚的。这是带边缘厚度的，它的焦距有点虚标...
