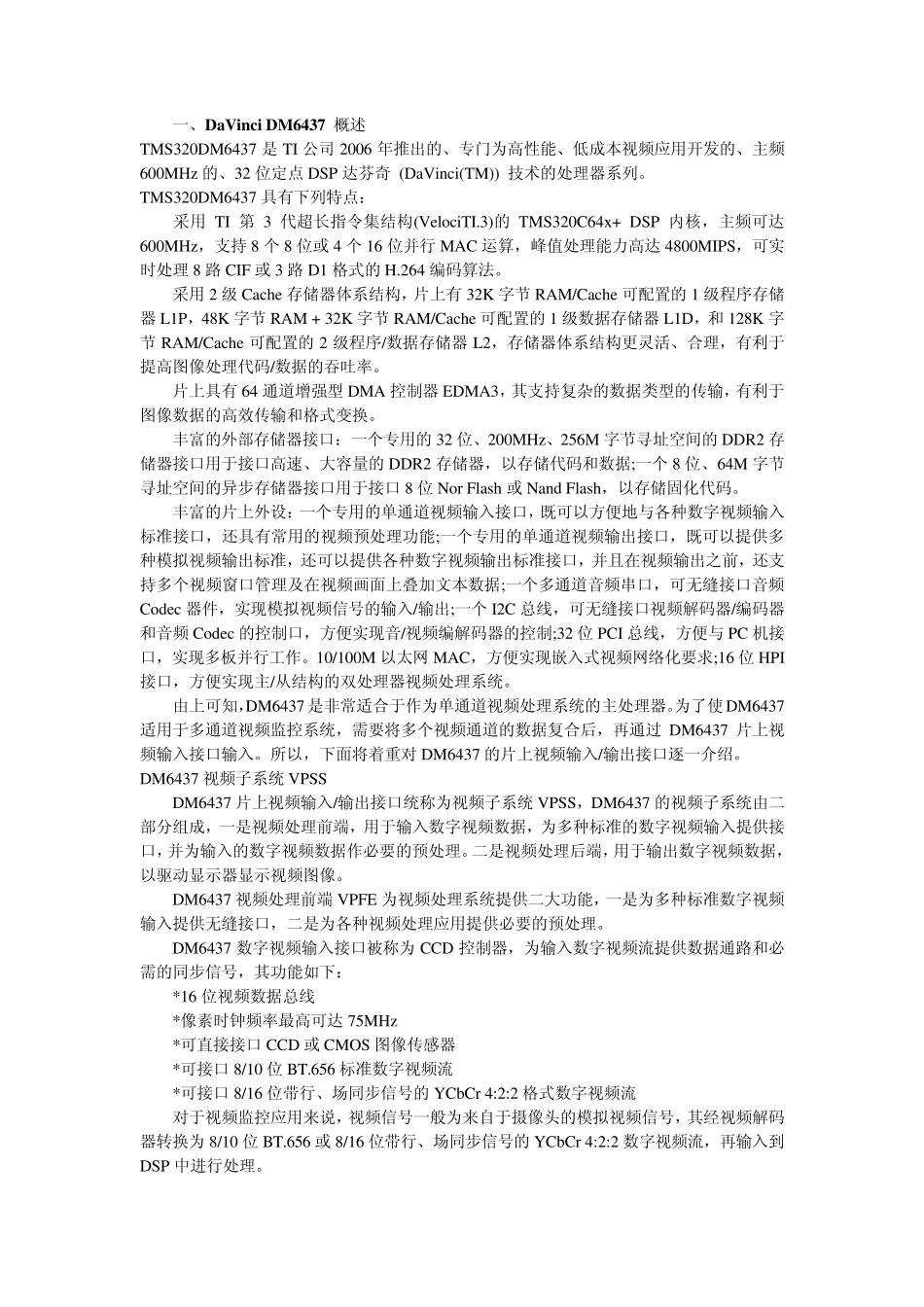

一、DaVin ci DM6437 概述 TMS320DM6437 是 TI 公司 2006 年推出的、专门为高性能、低成本视频应用开发的、主频600MHz 的、32 位定点 DSP 达芬奇 (DaVinci(TM)) 技术的处理器系列。 TMS320DM6437 具有下列特点： 采用 TI 第 3 代超长指令集结构(VelociTI.3)的 TMS320C64x+ DSP 内核，主频可达600MHz，支持 8 个 8 位或 4 个 16 位并行 MAC 运算，峰值处理能力高达 4800MIPS，可实时处理 8 路 CIF 或 3 路 D1 格式的 H.264 编码算法。 采用 2 级 Cache 存储器体系结构，片上有 32K 字节 RAM/Cache 可配置的 1 级程序存储器 L1P，48K 字节 RAM + 32K 字节 RAM/Cache 可配置的 1 级数据存储器 L1D，和 128K 字节 RAM/Cache 可配置的 2 级程序/数据存储器 L2，存储器体系结构更灵活、合理，有利于提高图像处理代码/数据的吞吐率。 片上具有 64 通道增强型 DMA 控制器 EDMA3，其支持复杂的数据类型的传输，有利于图像数据的高效传输和格式变换。 丰富的外部存储器接口：一个专用的 32 位、200MHz、256M 字节寻址空间的 DDR2 存储器接口用于接口高速、大容量的 DDR2 存储器，以存储代码和数据;一个 8 位、64M 字节寻址空间的异步存储器接口用于接口 8 位 Nor Flash 或 Nand Flash，以存储固化代码。 丰富的片上外设：一个专用的单通道视频输入接口，既可以方便地与各种数字视频输入标准接口，还具有常用的视频预处理功能;一个专用的单通道视频输出接口，既可以提供多种模拟视频输出标准，还可以提供各种数字视频输出标准接口，并且在视频输出之前，还支持多个视频窗口管理及在视频画面上叠加文本数据;一个多通道音频串口，可无缝接口音频Codec 器件，实现模拟视频信号的输入/输出;一个 I2C 总线，可无缝接口视频解码器/编码器和音频 Codec 的控制口，方便实现音/视频编解码器的控制;32 位 PCI 总线，方便与 PC 机接口，实现多板并行工作。10/100M 以太网 MAC，方便实现嵌入式视频网络化要求;16 位 HPI接口，方便实现主/从结构的双处理器视频处理系统。 由上可知，DM6437 是非常适合于作为单通道视频处理系统的主处理器。为了使 DM6437适用于多通道视频监控系统，需要将多个视频通道的数据复合后，再通过 DM6437 片上视频输入接口输入。所以，下面将着重对 DM6437 的片上视频输入/输出接口逐一介绍。 DM6437 视频子系统 VP...
