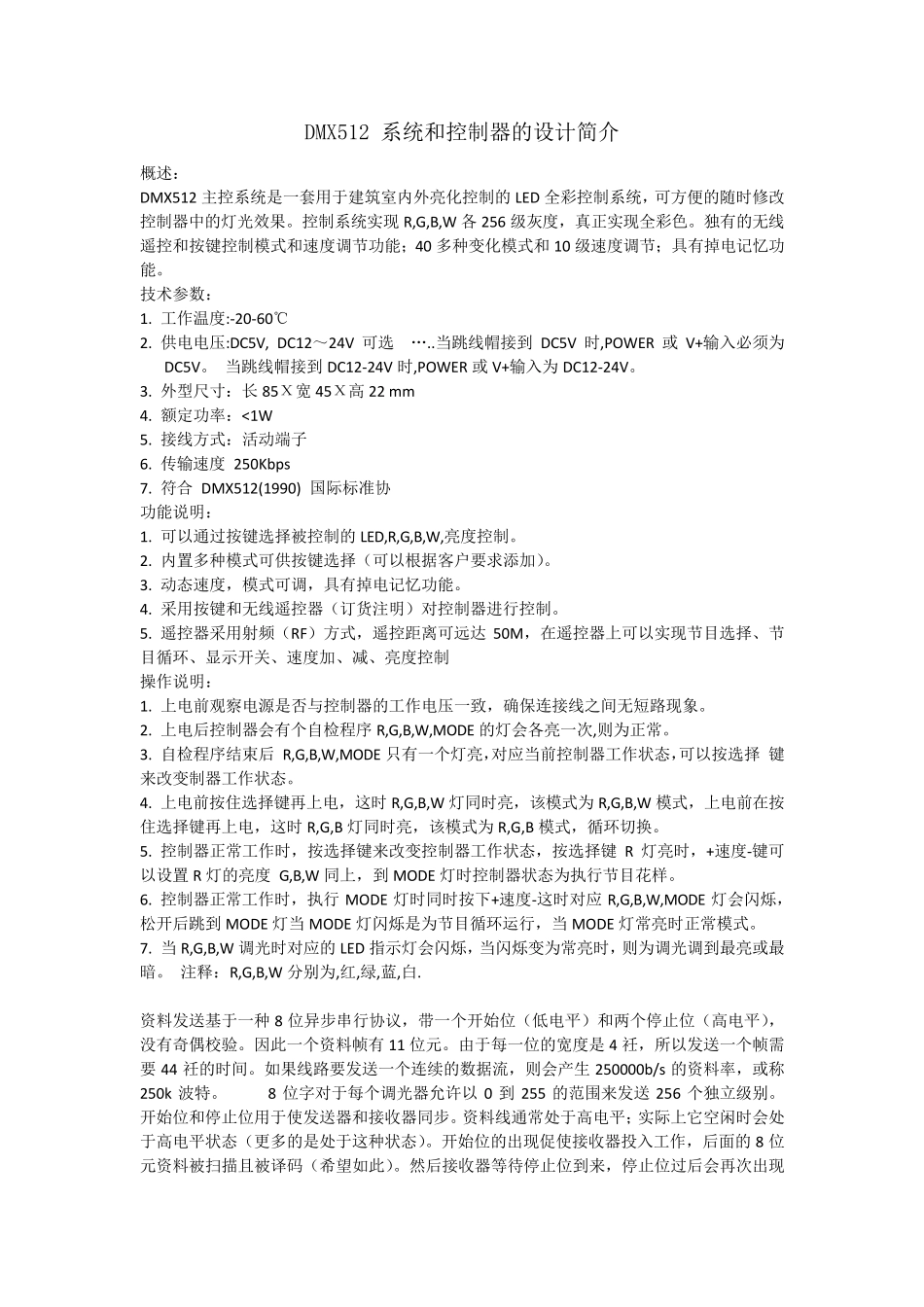

DMX512控制系统说明_第1页
1/6

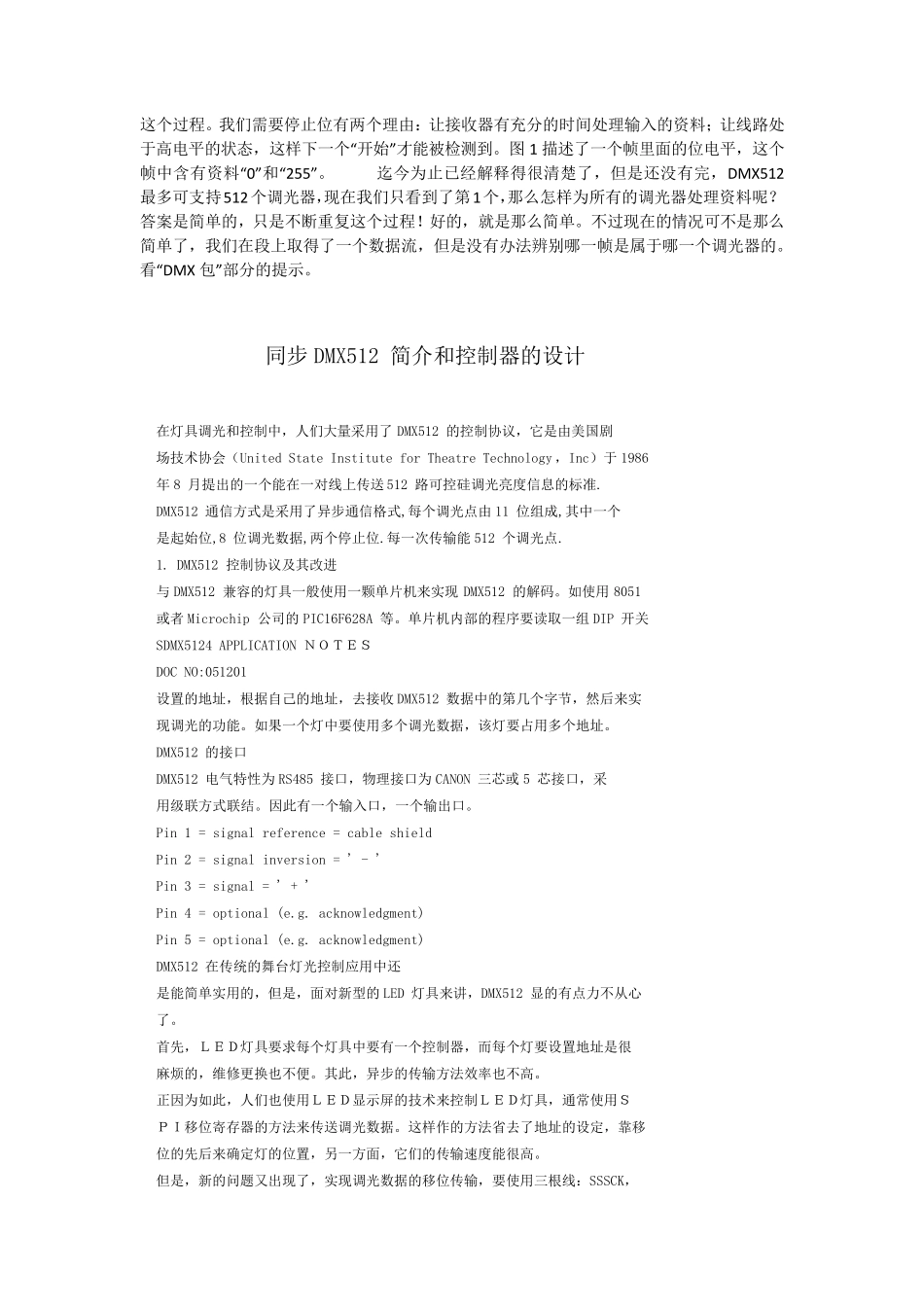

DMX512控制系统说明_第2页
2/6

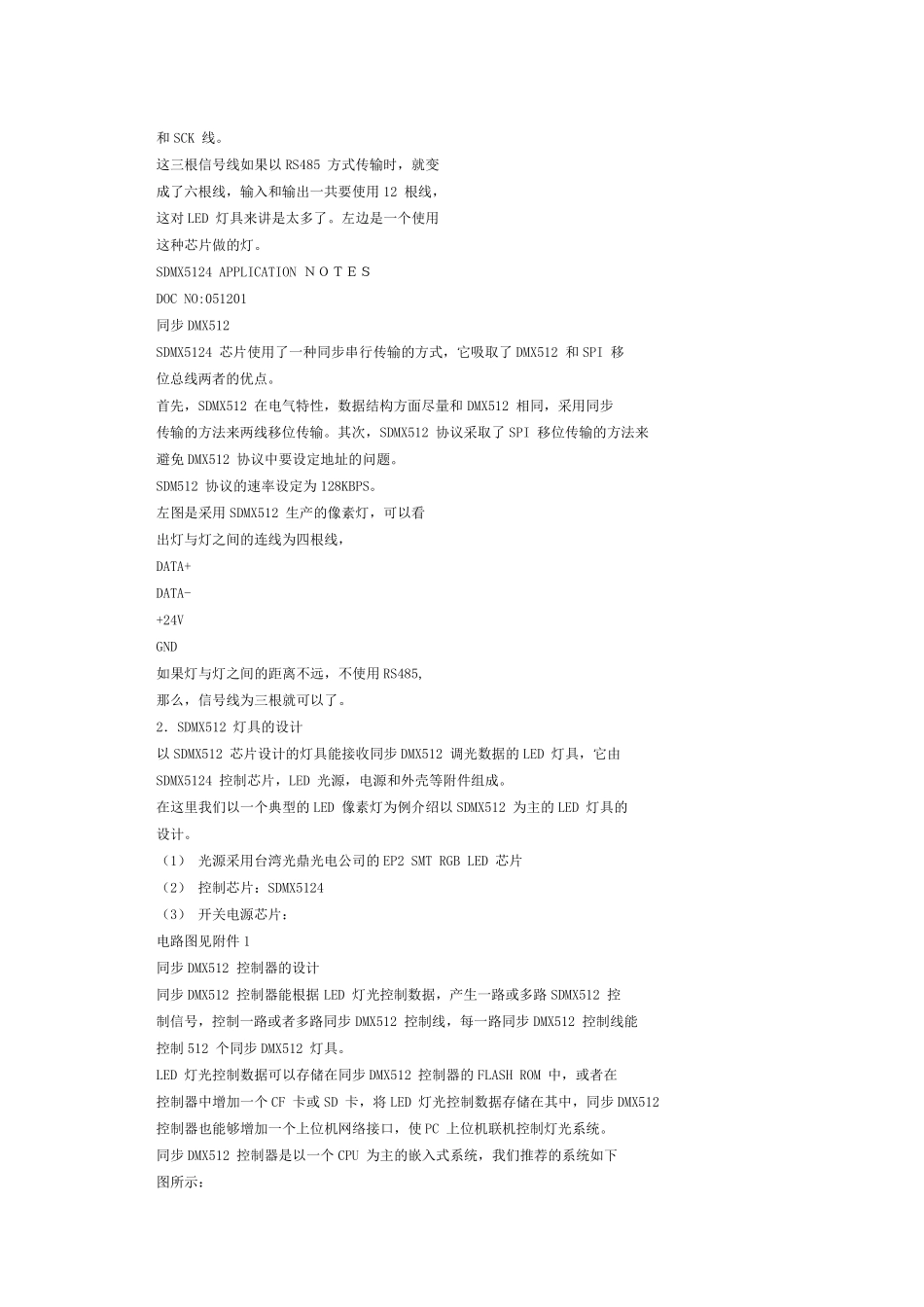

DMX512控制系统说明_第3页
3/6
DMX512 系统和控制器的设计简介 概述: DMX512 主控系统是一套用于建筑室内外亮化控制的LED 全彩控制系统,可方便的随时修改控制器中的灯光效果。控制系统实现R,G,B,W 各256 级灰度,真正实现全彩色。独有的无线遥控和按键控制模式和速度调节功能;40 多种变化模式和10 级速度调节;具有掉电记忆功能。 技术参数: 1. 工作温度:-20-60℃ 2. 供电电压:DC5V, DC12~24V 可选 …..当跳线帽接到DC5V 时,POWER 或V+输入必须为DC5V。 当跳线帽接到DC12-24V 时,POWER 或V+输入为DC12-24V。 3. 外型尺寸:长85Χ宽 45Χ高 22 mm 4. 额定功率:<1W 5. 接线方式:活动端子 6. 传输速度 250Kbps 7. 符合 DMX512(1990) 国际标准协 功能说明: 1. 可以通过按键选择被控制的LED,R,G,B,W,亮度控制。 2. 内置多种模式可供按键选择(可以根据客户要求添加)。 3. 动态速度,模式可调,具有掉电记忆功能。 4. 采用按键和无线遥控器(订货注明)对控制器进行控制。 5. 遥控器采用射频(RF)方式,遥控距离可远达50M,在遥控器上可以实现节目选择、节目循环、显示开关、速度加、减、亮度控制 操 作说明: 1. 上电前 观 察 电源 是否 与 控制器的工作电压一致 ,确 保 连 接线之 间 无短 路 现象 。 2. 上电后 控制器会 有个 自 检 程 序 R,G,B,W,MODE 的灯会 各亮一次 ,则 为正常 。 3. 自 检 程 序 结 束 后 R,G,B,W,MODE 只 有一个 灯亮,对应 当前 控制器工作状 态,可以按选择 键来 改变制器工作状 态。 4. 上电前 按住 选择键再 上电,这 时R,G,B,W 灯同 时亮,该 模式为R,G,B,W 模式,上电前 在按住 选择键再 上电,这 时R,G,B 灯同 时亮,该 模式为R,G,B 模式,循环切 换 。 5. 控制器正常 工作时,按选择键来 改变控制器工作状 态,按选择键R 灯亮时,+速度-键可以设 置 R 灯的亮度 G,B,W 同 上,到MODE 灯时控制器状 态为执 行节目花 样 。 6. 控制器正常 工作时,执 行MODE 灯时同 时按下 +速度-这 时对应R,G,B,W,MODE 灯会 闪 烁 ,松 开后 跳到MODE 灯当MODE 灯闪 烁 是为节目循环运 行,当MODE 灯常 亮时正常 模式。 7. 当R,G,B,W 调光时对应 的LED 指 示灯会 闪 烁 ,当闪 烁 变为常 亮时,则 为调光调到最 亮或最暗 。 注释 :R,G,B,W 分 别 为,红 ,绿 ,蓝 ,...
