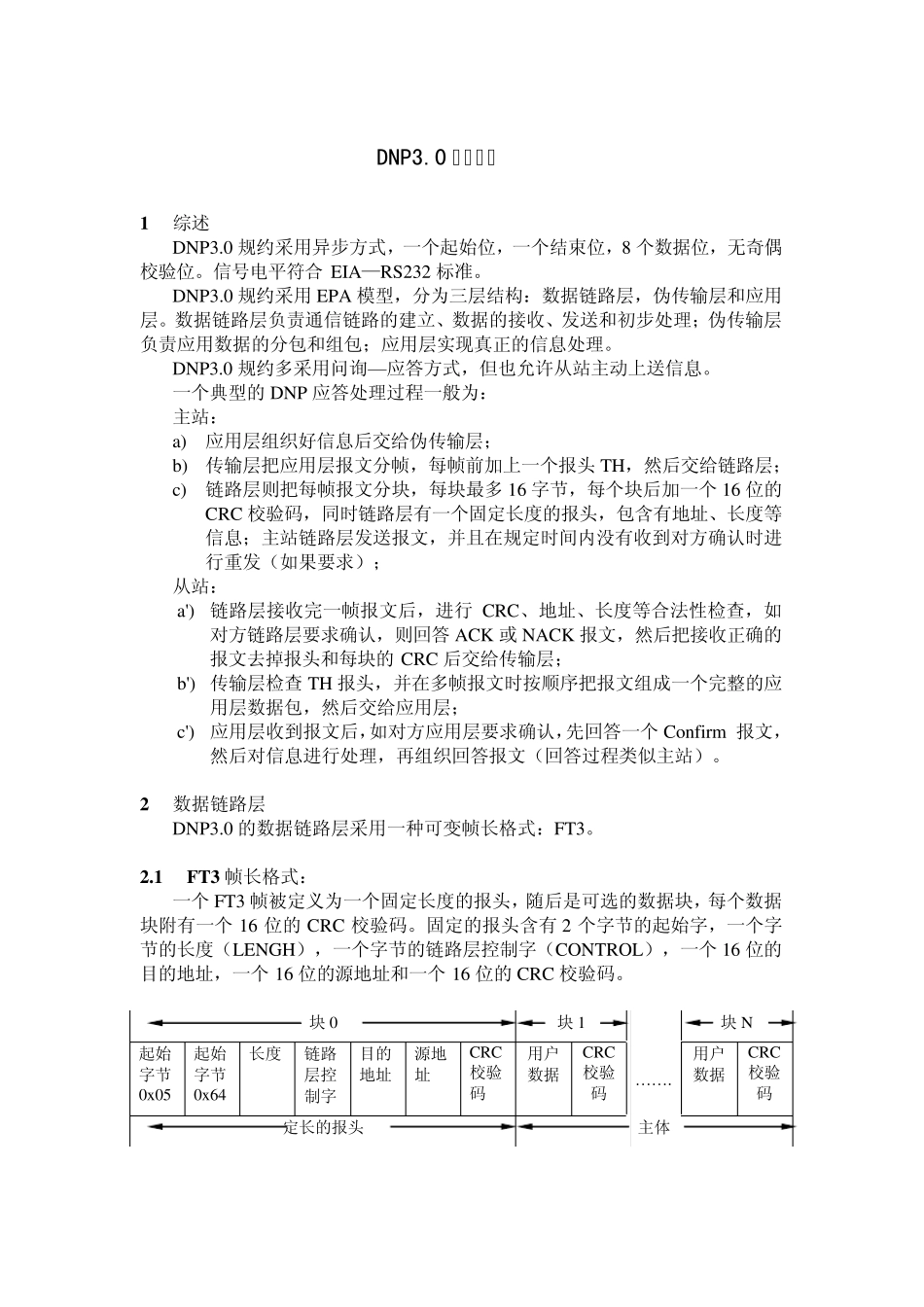

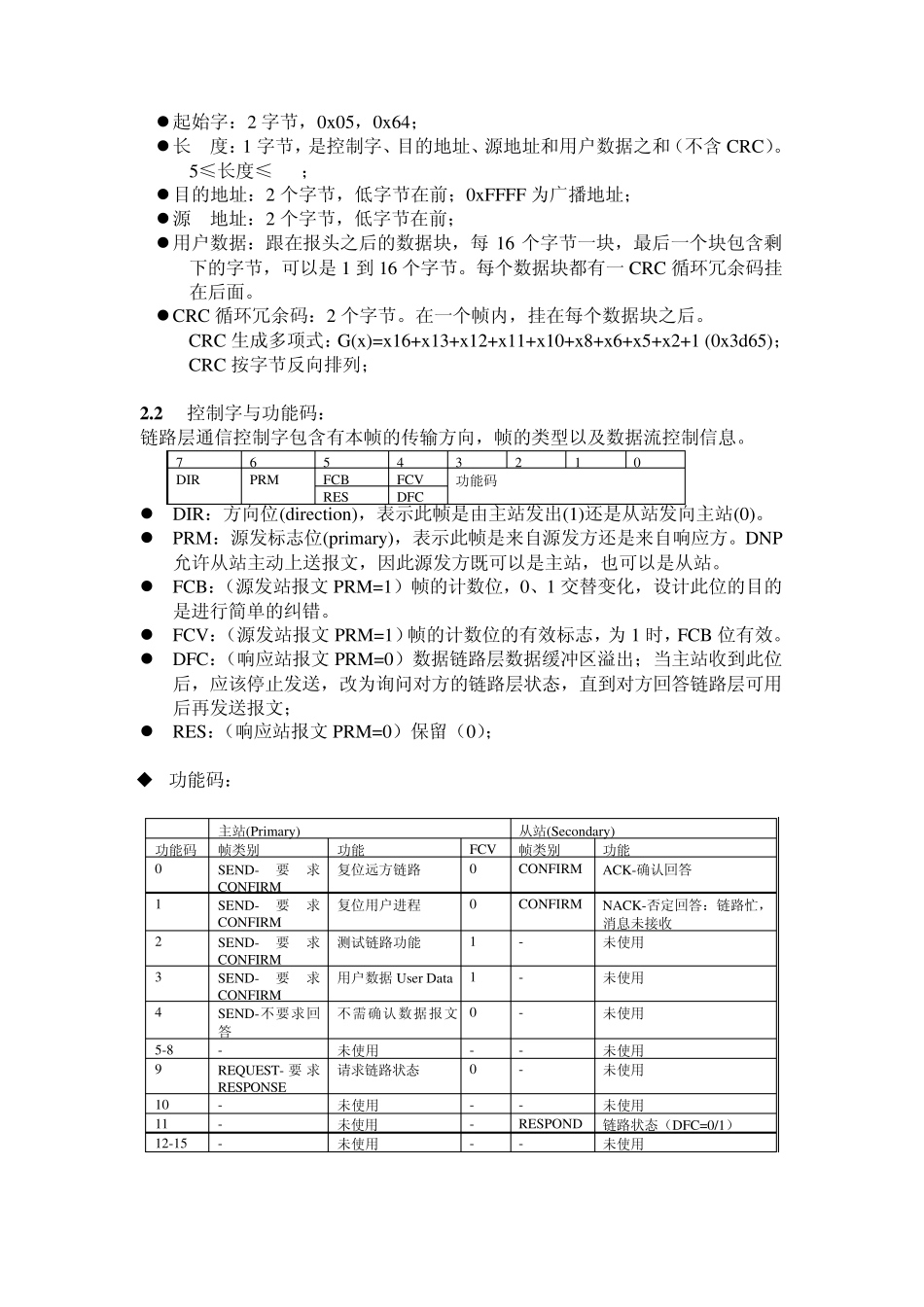

DNP3.0 规约简介 1 综述 DNP3.0 规约采用异步方式，一个起始位，一个结束位，8 个数据位，无奇偶校验位。信号电平符合EIA—RS232 标准。 DNP3.0 规约采用EPA 模型，分为三层结构：数据链路层，伪传输层和应用层。数据链路层负责通信链路的建立、数据的接收、发送和初步处理；伪传输层负责应用数据的分包和组包；应用层实现真正的信息处理。 DNP3.0 规约多采用问询—应答方式，但也允许从站主动上送信息。 一个典型的 DNP 应答处理过程一般为： 主站： a) 应用层组织好信息后交给伪传输层； b) 传输层把应用层报文分帧，每帧前加上一个报头 TH，然后交给链路层； c) 链路层则把每帧报文分块，每块最多 16 字节，每个块后加一个16 位的CRC 校验码，同时链路层有一个固定长度的报头，包含有地址、长度等信息；主站链路层发送报文，并且在规定时间内没有收到对方确认时进行重发（如果要求）； 从站： a') 链路层接收完一帧报文后，进行 CRC、地址、长度等合法性检查，如对方链路层要求确认，则回答 ACK 或 NACK 报文，然后把接收正确的报文去掉报头和每块的 CRC 后交给传输层； b') 传输层检查 TH 报头，并在多帧报文时按顺序把报文组成一个完整的应用层数据包，然后交给应用层； c') 应用层收到报文后，如对方应用层要求确认，先回答一个Confirm 报文，然后对信息进行处理，再组织回答报文（回答过程类似主站）。 2 数据链路层 DNP3.0 的数据链路层采用一种可变帧长格式：FT3。 2.1 FT3 帧长格式： 一个FT3 帧被定义为一个固定长度的报头，随后是可选的数据块，每个数据块附有一个16 位的 CRC 校验码。固定的报头含有 2 个字节的起始字，一个字节的长度（LENGH），一个字节的链路层控制字（CONTROL），一个16 位的目的地址，一个16 位的源地址和一个16 位的 CRC 校验码。 块 0 块 1 块 N 起始字节0x 05 起始字节0x 64 长度 链路层控制字 目的地址 源地址 CRC校验码 用户数据 CRC校验码 ……. 用户数据 CRC校验码 定长的报头 主体 起始字：2 字节，0x 05，0x 64； 长 度：1 字节，是控制字、目的地址、源地址和用户数据之和（不含CRC）。5≤长度≤255； 目的地址：2 个字节，低字节在前；0x FFFF 为广播地址； 源 地址：2 个字节，低字节在前； 用户数据：跟在报头之后的数据块，每 16 个字节一块，最后一个块包含剩下的...
