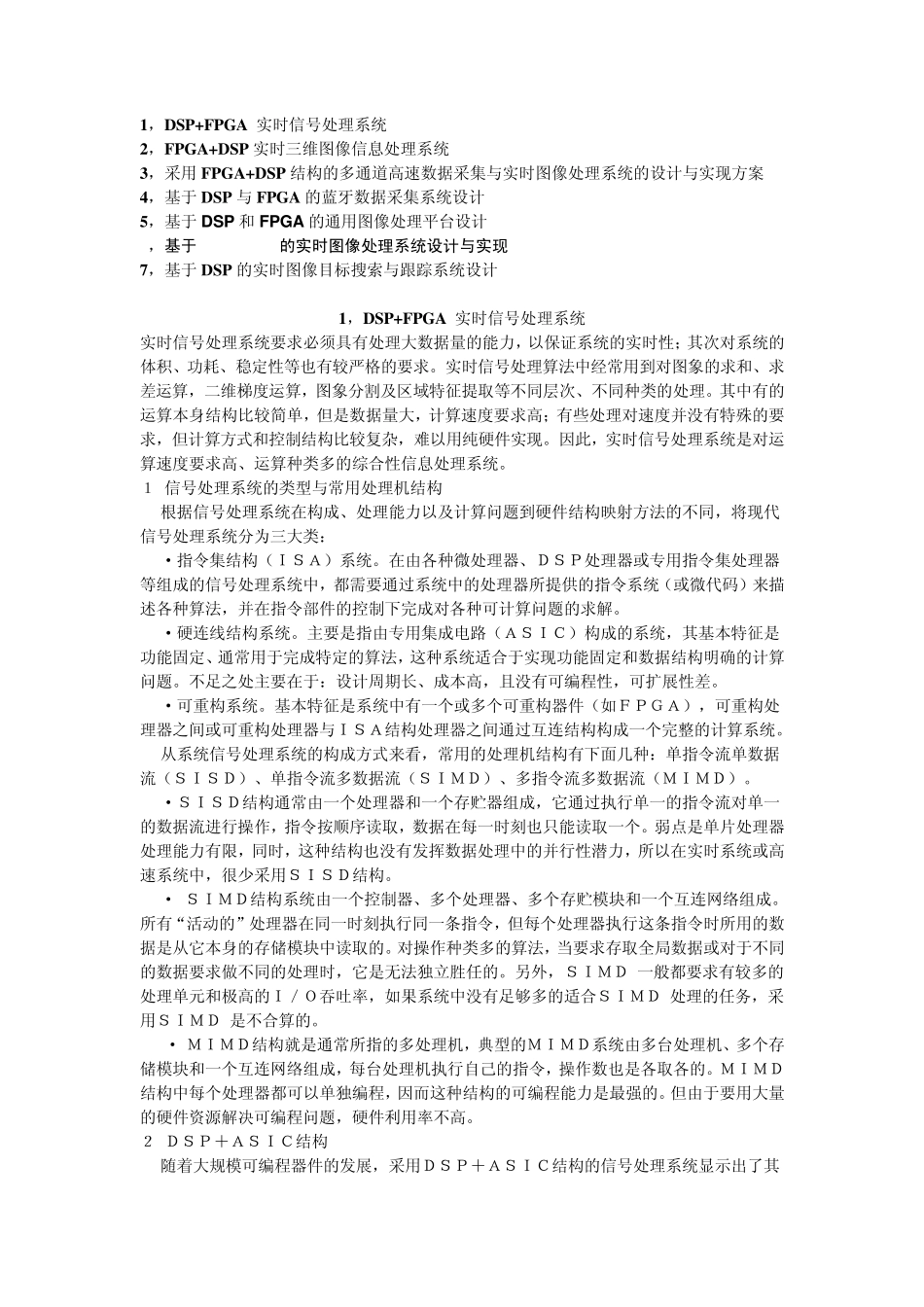

1,DSP+FPGA 实时信号处理系统 2,FPGA+DSP 实时三维图像信息处理系统 3,采用 FPGA+DSP 结构的多通道高速数据采集与实时图像处理系统的设计与实现方案 4,基于 DSP 与 FPGA 的蓝牙数据采集系统设计 5,基于 DSP和 FPGA 的通用图像处理平台设计 6,基于FPGA+ DSP的实时图像处理系统设计与实现 7,基于 DSP 的实时图像目标搜索与跟踪系统设计 1,DSP+FPGA 实时信号处理系统 实时信号处理系统要求必须具有处理大数据量的能力,以保证系统的实时性;其次对系统的体积、功耗、稳定性等也有较严格的要求。实时信号处理算法中经常用到对图象的求和、求差运算,二维梯度运算,图象分割及区域特征提取等不同层次、不同种类的处理。其中有的运算本身结构比较简单,但是数据量大,计算速度要求高;有些处理对速度并没有特殊的要求,但计算方式和控制结构比较复杂,难以用纯硬件实现。因此,实时信号处理系统是对运算速度要求高、运算种类多的综合性信息处理系统。 1 信号处理系统的类型与常用处理机结构 根据信号处理系统在构成、处理能力以及计算问题到硬件结构映射方法的不同,将现代信号处理系统分为三大类: ·指令集结构(ISA)系统。在由各种微处理器、DSP处理器或专用指令集处理器等组成的信号处理系统中,都需要通过系统中的处理器所提供的指令系统(或微代码)来描述各种算法,并在指令部件的控制下完成对各种可计算问题的求解。 ·硬连线结构系统。主要是指由专用集成电路(ASIC)构成的系统,其基本特征是功能固定、通常用于完成特定的算法,这种系统适合于实现功能固定和数据结构明确的计算问题。不足之处主要在于:设计周期长、成本高,且没有可编程性,可扩展性差。 ·可重构系统。基本特征是系统中有一个或多个可重构器件(如FPGA),可重构处理器之间或可重构处理器与ISA结构处理器之间通过互连结构构成一个完整的计算系统。 从系统信号处理系统的构成方式来看,常用的处理机结构有下面几种:单指令流单数据流(SISD)、单指令流多数据流(SIMD)、多指令流多数据流(MIMD)。 ·SISD结构通常由一个处理器和一个存贮器组成,它通过执行单一的指令流对单一的数据流进行操作,指令按顺序读取,数据在每一时刻也只能读取一个。弱点是单片处理器处理能力有限,同时,这种结构也没有发挥数据处理中的并行性潜力,所以在实时系统或高速系统中,很少采用SISD结构。 · SI...
