EDA汽车尾灯控制课程设计报告

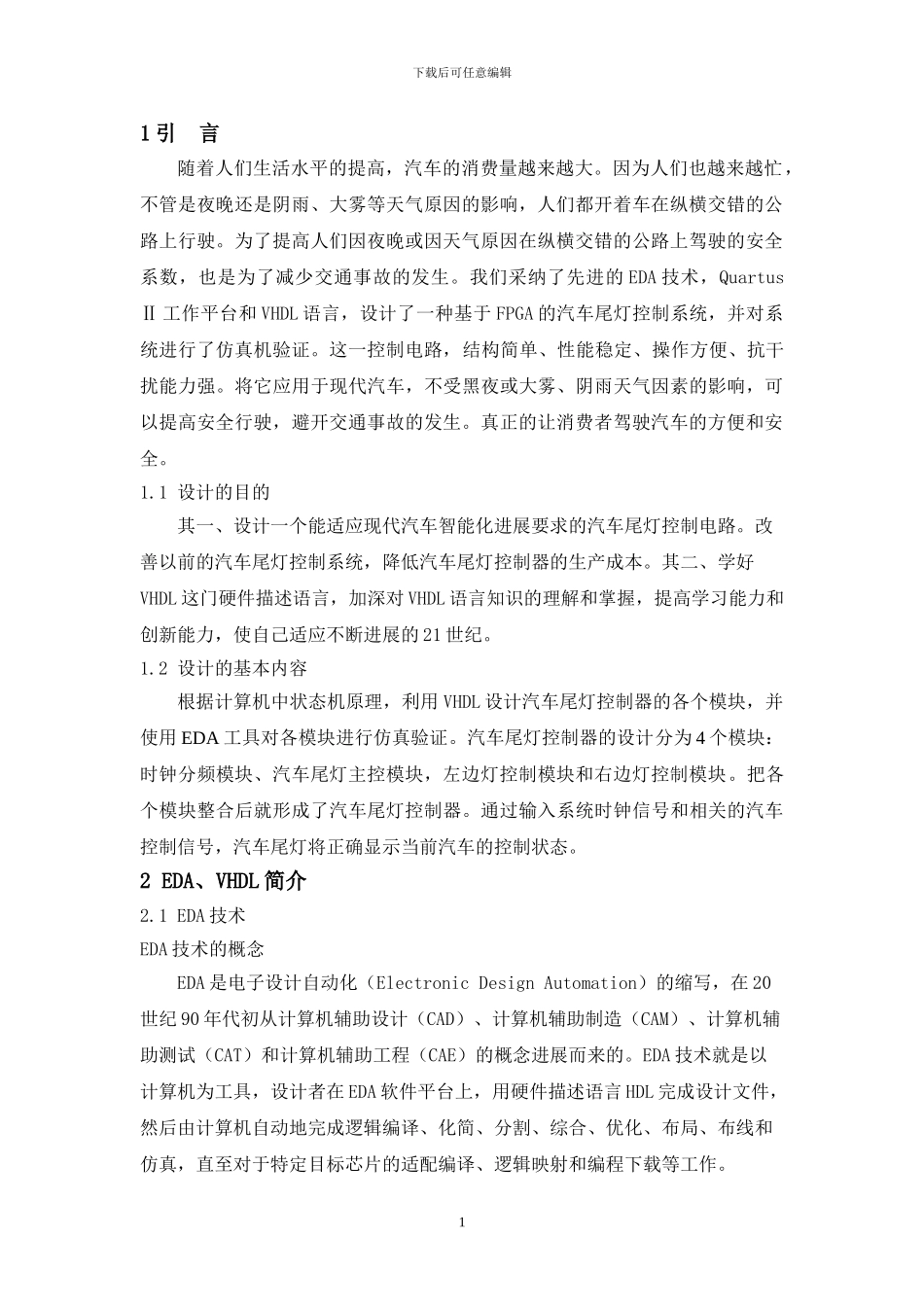

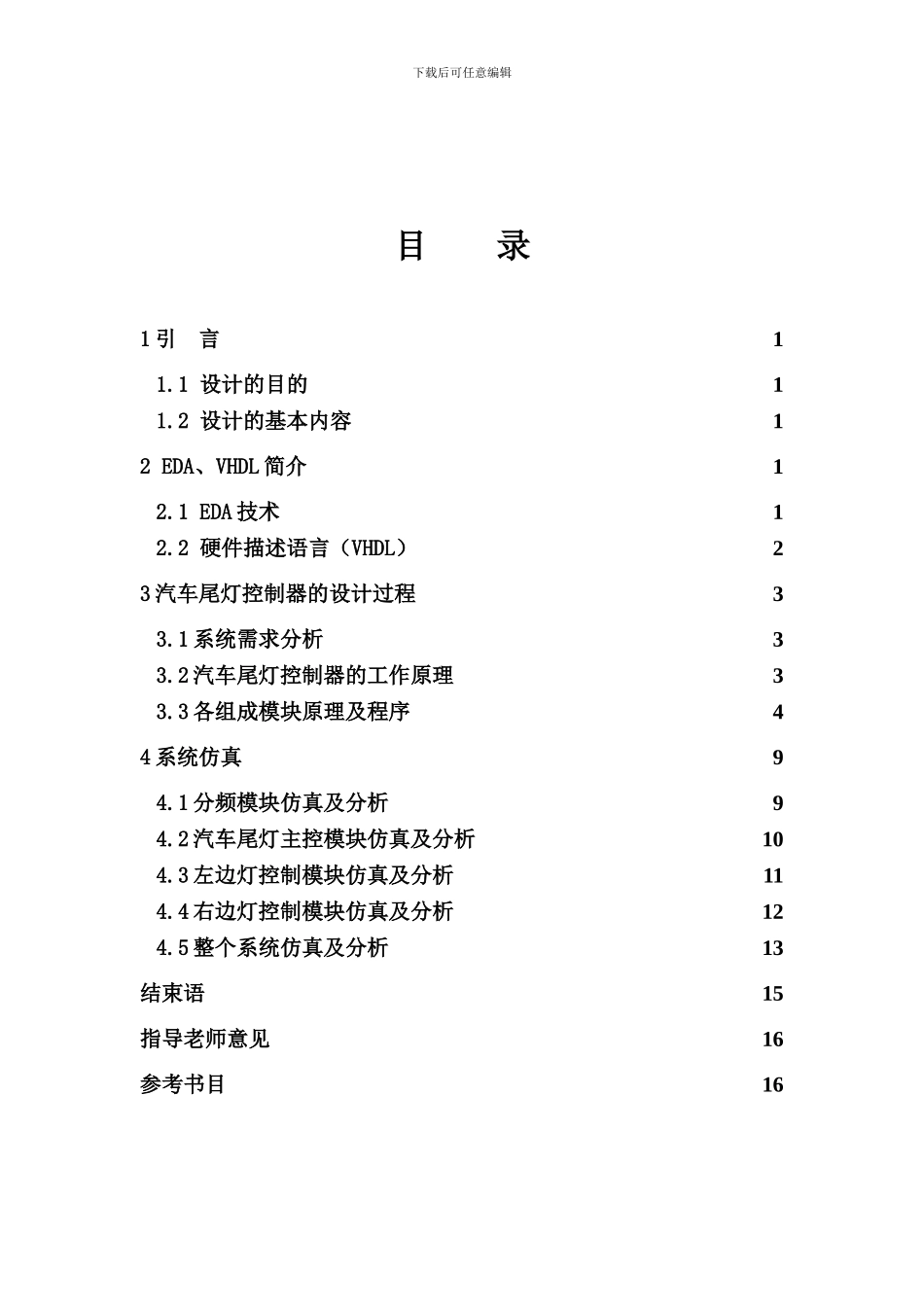

下载后可任意编辑《EDA 技术应用》课程设计报告专 业： 通信工程 班 级： 09312 班 姓 名： 某某某 指导老师： 杨祖芳 曾凡忠 2012 年 05 月 20 日下载后可任意编辑目 录1 引 言11.1 设计的目的11.2 设计的基本内容12 EDA、VHDL 简介12.1 EDA 技术12.2 硬件描述语言（VHDL）23 汽车尾灯控制器的设计过程33.1 系统需求分析33.2 汽车尾灯控制器的工作原理33.3 各组成模块原理及程序44 系统仿真94.1 分频模块仿真及分析94.2 汽车尾灯主控模块仿真及分析104.3 左边灯控制模块仿真及分析114.4 右边灯控制模块仿真及分析124.5 整个系统仿真及分析13结束语15指导老师意见16参考书目16下载后可任意编辑1 引 言随着人们生活水平的提高，汽车的消费量越来越大。因为人们也越来越忙，不管是夜晚还是阴雨、大雾等天气原因的影响，人们都开着车在纵横交错的公路上行驶。为了提高人们因夜晚或因天气原因在纵横交错的公路上驾驶的安全系数，也是为了减少交通事故的发生。我们采纳了先进的 EDA 技术，Quartus Ⅱ 工作平台和 VHDL 语言，设计了一种基于 FPGA 的汽车尾灯控制系统，并对系统进行了仿真机验证。这一控制电路，结构简单、性能稳定、操作方便、抗干扰能力强。将它应用于现代汽车，不受黑夜或大雾、阴雨天气因素的影响，可以提高安全行驶，避开交通事故的发生。真正的让消费者驾驶汽车的方便和安全。1.1 设计的目的其一、设计一个能适应现代汽车智能化进展要求的汽车尾灯控制电路。改善以前的汽车尾灯控制系统，降低汽车尾灯控制器的生产成本。其二、学好VHDL 这门硬件描述语言，加深对 VHDL 语言知识的理解和掌握，提高学习能力和创新能力，使自己适应不断进展的 21 世纪。1.2 设计的基本内容根据计算机中状态机原理，利用 VHDL 设计汽车尾灯控制器的各个模块，并使用 EDA 工具对各模块进行仿真验证。汽车尾灯控制器的设计分为 4 个模块：时钟分频模块、汽车尾灯主控模块，左边灯控制模块和右边灯控制模块。把各个模块整合后就形成了汽车尾灯控制器。通过输入系统时钟信号和相关的汽车控制信号，汽车尾灯将正确显示当前汽车的控制状态。2 EDA、VHDL 简介2.1 EDA 技术EDA 技术的概念EDA 是电子设计自动化（Electronic Design Automation）的缩写，在 20世纪 90 年代初从计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试（CAT）和计算机辅助工程（CAE）的概念进展...
