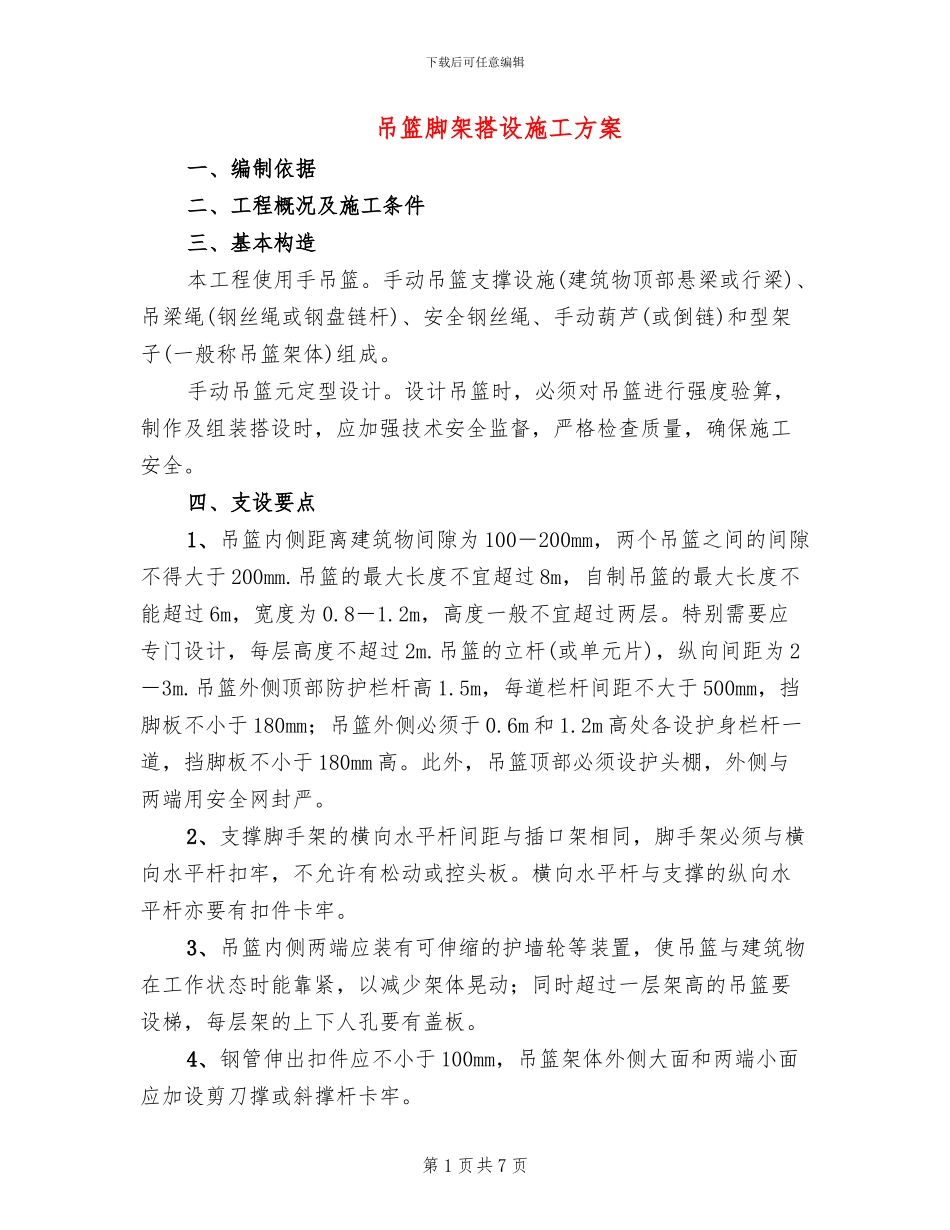

下载后可任意编辑吊篮脚架搭设施工方案一、编制依据二、工程概况及施工条件三、基本构造本工程使用手吊篮
手动吊篮支撑设施(建筑物顶部悬梁或行梁)、吊梁绳(钢丝绳或钢盘链杆)、安全钢丝绳、手动葫芦(或倒链)和型架子(一般称吊篮架体)组成
手动吊篮元定型设计
设计吊篮时，必须对吊篮进行强度验算，制作及组装搭设时，应加强技术安全监督，严格检查质量，确保施工安全
四、支设要点1、吊篮内侧距离建筑物间隙为 100－200mm，两个吊篮之间的间隙不得大于 200mm
吊篮的最大长度不宜超过 8m，自制吊篮的最大长度不能超过 6m，宽度为 0
2m，高度一般不宜超过两层
特别需要应专门设计，每层高度不超过 2m
吊篮的立杆(或单元片)，纵向间距为 2－3m
吊篮外侧顶部防护栏杆高 1
5m，每道栏杆间距不大于 500mm，挡脚板不小于 180mm；吊篮外侧必须于 0
6m 和 1
2m 高处各设护身栏杆一道，挡脚板不小于 180mm 高
此外，吊篮顶部必须设护头棚，外侧与两端用安全网封严
2、支撑脚手架的横向水平杆间距与插口架相同，脚手架必须与横向水平杆扣牢，不允许有松动或控头板
横向水平杆与支撑的纵向水平杆亦要有扣件卡牢
3、吊篮内侧两端应装有可伸缩的护墙轮等装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动；同时超过一层架高的吊篮要设梯，每层架的上下人孔要有盖板
4、钢管伸出扣件应不小于 100mm，吊篮架体外侧大面和两端小面应加设剪刀撑或斜撑杆卡牢
第 1 页共 7 页下载后可任意编辑5、吊篮若用钢筋链杆，其直径不小于 16mm，每节链杆长 800mm，每 5－10 根链杆应相互连成一组，使用时卡环将各组连接所需要的长度
保险绳应采纳不小于 φ13mm 的钢丝绳
6、悬挂吊篮的挑梁，必须按设计规定与建筑物结构固定牢靠，挑梁挑出长度应保证悬挂吊篮的钢丝绳(或钢筋链杆)垂直地面
