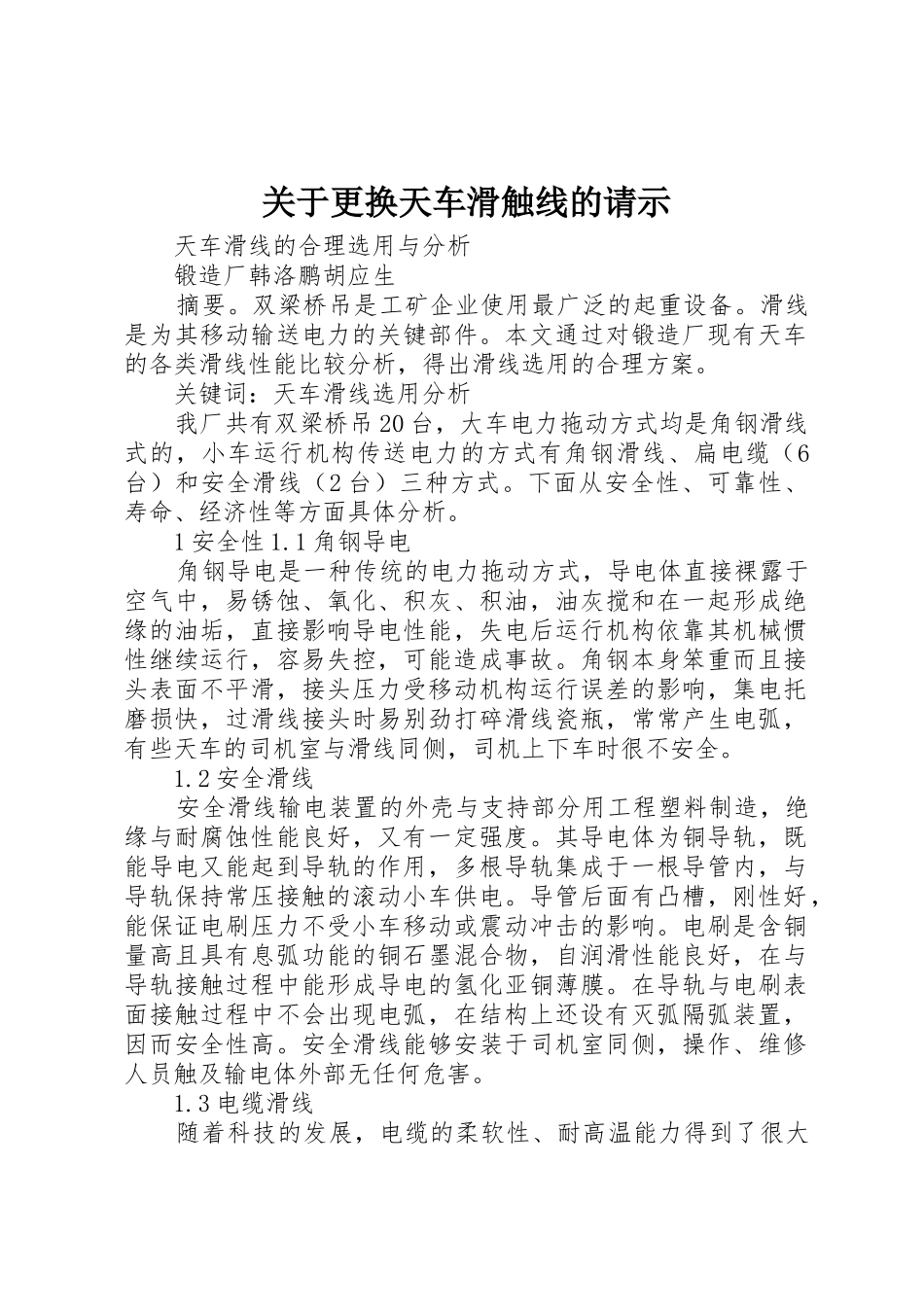

关于更换天车滑触线的请示 天车滑线的合理选用与分析 锻造厂韩洛鹏胡应生 摘要。双梁桥吊是工矿企业使用最广泛的起重设备。滑线是为其移动输送电力的关键部件。本文通过对锻造厂现有天车的各类滑线性能比较分析，得出滑线选用的合理方案。 关键词：天车滑线选用分析 我厂共有双梁桥吊 20 台，大车电力拖动方式均是角钢滑线式的，小车运行机构传送电力的方式有角钢滑线、扁电缆（6台）和安全滑线（2 台）三种方式。下面从安全性、可靠性、寿命、经济性等方面具体分析。 1 安全性 1.1 角钢导电 角钢导电是一种传统的电力拖动方式，导电体直接裸露于空气中，易锈蚀、氧化、积灰、积油，油灰搅和在一起形成绝缘的油垢，直接影响导电性能，失电后运行机构依靠其机械惯性继续运行，容易失控，可能造成事故。角钢本身笨重而且接头表面不平滑，接头压力受移动机构运行误差的影响，集电托磨损快，过滑线接头时易别劲打碎滑线瓷瓶，常常产生电弧，有些天车的司机室与滑线同侧，司机上下车时很不安全。 1.2 安全滑线 安全滑线输电装置的外壳与支持部分用工程塑料制造，绝缘与耐腐蚀性能良好，又有一定强度。其导电体为铜导轨，既能导电又能起到导轨的作用，多根导轨集成于一根导管内，与导轨保持常压接触的滚动小车供电。导管后面有凸槽，刚性好，能保证电刷压力不受小车移动或震动冲击的影响。电刷是含铜量高且具有息弧功能的铜石墨混合物，自润滑性能良好，在与导轨接触过程中能形成导电的氢化亚铜薄膜。在导轨与电刷表面接触过程中不会出现电弧，在结构上还设有灭弧隔弧装置，因而安全性高。安全滑线能够安装于司机室同侧，操作、维修人员触及输电体外部无任何危害。 1.3 电缆滑线 随着科技的发展，电缆的柔软性、耐高温能力得到了很大的提高，其较好的安全性使得扁平电缆广泛应用于天车供电成为可能。 2 可靠性 扁平电缆型由于线路始终是一体的，只要拖线小车正常运行，线路供电一般不会出现故障，因而最为可靠。裸钢角铁是靠与之摩擦的较重的集电托导电的，其可靠性取决于滑线的水平性、直线度、接缝、集电托支架以及运行轨迹是否正常。对运行的水平偏差要求不高，但对因天车的轨道接缝较大引起的“蹦跳”较为敏感，常常掉电。安全滑线输电装置的电刷是在导轨上连续平移的，dhg 型的表面还带有导电的薄膜层，移动轨迹除由集电器与导轨的安装精度保证外，还受到导管塑料槽的导向，供电性能较为可靠。集电器采用空间 5 个自由度、...
