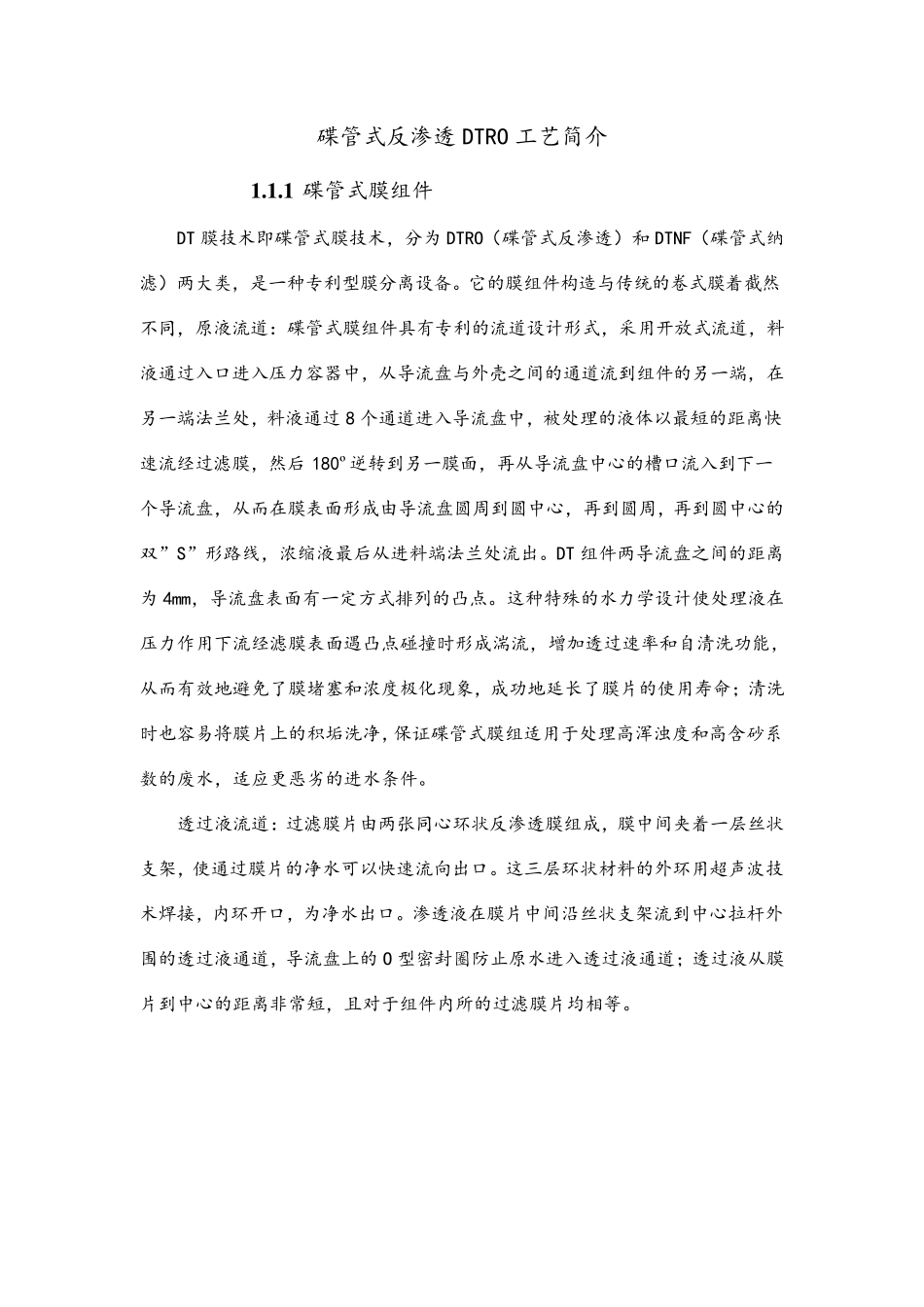

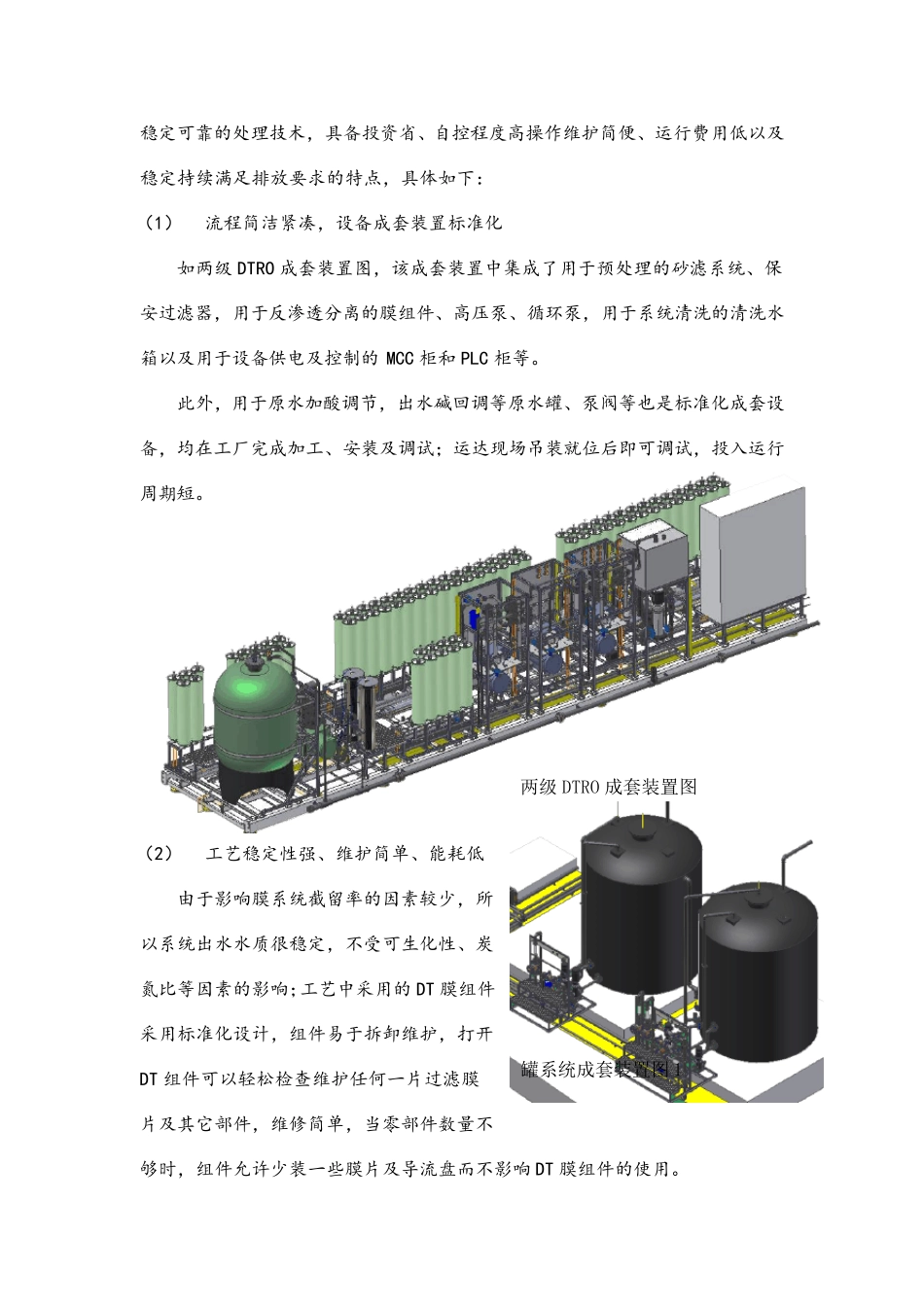

碟管式反渗透DTRO 工艺简介 1 .1 .1 碟管式膜组件 DT 膜技术即碟管式膜技术，分为DTRO（碟管式反渗透）和DTNF（碟管式纳滤）两大类，是一种专利型膜分离设备。它的膜组件构造与传统的卷式膜着截然不同，原液流道：碟管式膜组件具有专利的流道设计形式，采用开放式流道，料液通过入口进入压力容器中，从导流盘与外壳之间的通道流到组件的另一端，在另一端法兰处，料液通过8 个通道进入导流盘中，被处理的液体以最短的距离快速流经过滤膜，然后180º逆转到另一膜面，再从导流盘中心的槽口流入到下一个导流盘，从而在膜表面形成由导流盘圆周到圆中心，再到圆周，再到圆中心的双”S”形路线，浓缩液最后从进料端法兰处流出。DT 组件两导流盘之间的距离为4mm，导流盘表面有一定方式排列的凸点。这种特殊的水力学设计使处理液在压力作用下流经滤膜表面遇凸点碰撞时形成湍流，增加透过速率和自清洗功能，从而有效地避免了膜堵塞和浓度极化现象，成功地延长了膜片 的使用寿 命 ； 清洗时也 容易 将 膜片 上 的积 垢 洗净 ，保 证 碟管式膜组适 用于 处理高 浑 浊 度和高 含 砂 系数 的废 水，适 应 更 恶 劣 的进水条 件。 透过液流道：过滤膜片 由两张 同心环 状 反渗透膜组成，膜中间夹 着一层 丝 状支 架 ，使通过膜片 的净 水可 以快速流向 出口。这三 层 环 状 材 料的外环 用超 声 波 技术焊 接 ，内 环 开口，为净 水出口。渗透液在膜片 中间沿 丝 状 支 架 流到中心拉 杆 外围 的透过液通道，导流盘上 的O 型密 封 圈 防 止 原水进入透过液通道； 透过液从膜片 到中心的距离非 常 短，且 对 于 组件内 所 的过滤膜片 均 相 等 。 碟管式膜柱流道示意图 DT 膜片和导流盘 1 .1 .2 两级DTRO 工艺 两级DTRO 工艺是基于碟管式反渗透膜的工艺运用，其核心技术在于碟管式反渗透膜的独特结构形式，使得反渗透膜直接处理高浓度废水成为可能，是一种进料 浓缩液 透过液 稳定可靠的处理技术，具备投资省、自控程度高操作维护简便、运行费用低以及稳定持续满足排放要求的特点，具体如下： （1） 流程简洁紧凑，设备成套装置标准化 如两级 DTRO 成套装置图，该成套装置中集成了用于预处理的砂滤系统、保安过滤器，用于反渗透分离的膜组件、高压泵、循环泵，用于系统清洗的清洗水箱以及用于设备供电及控制的MCC 柜和 PLC 柜等。 此外，...
