DTU技术规范

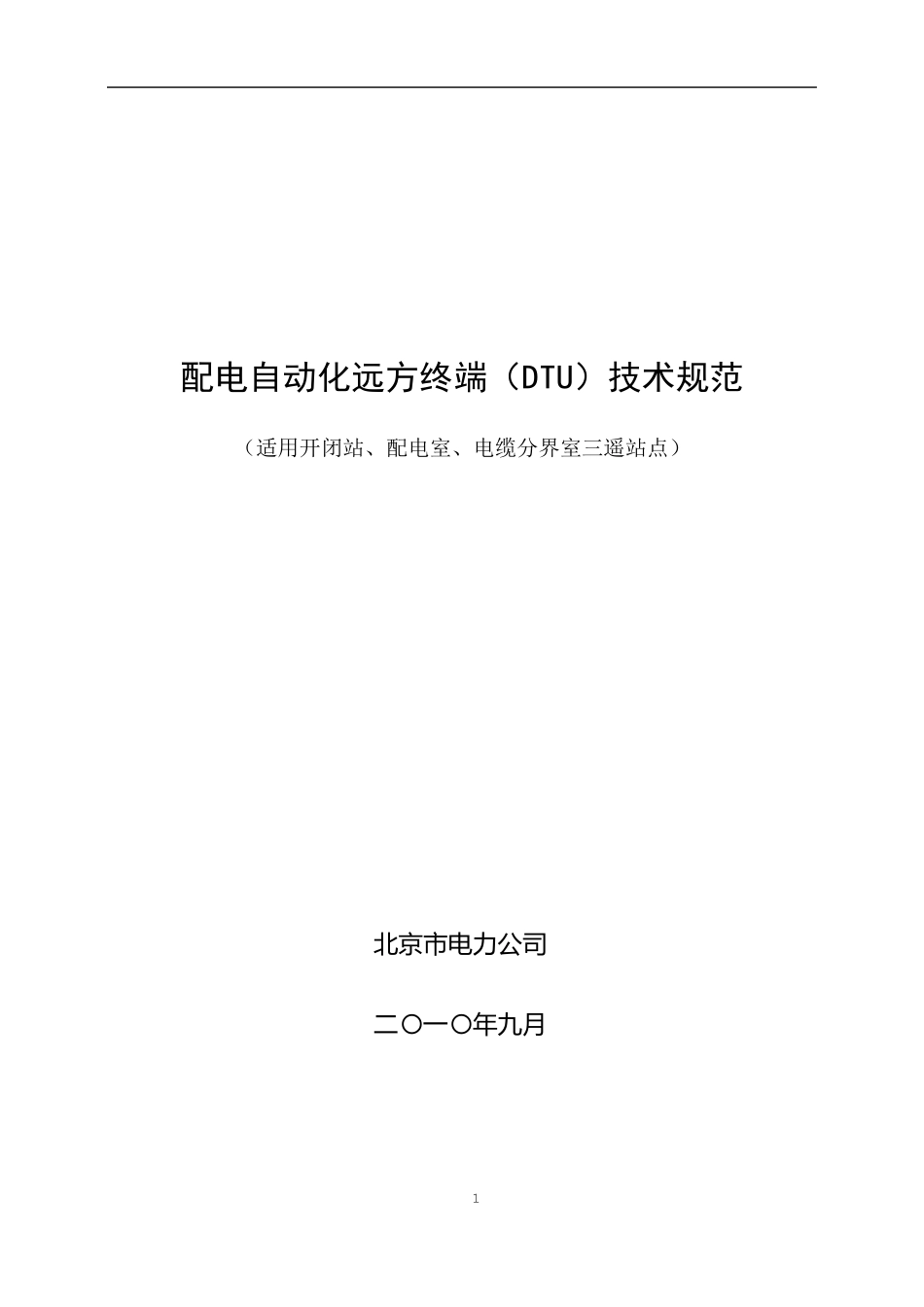

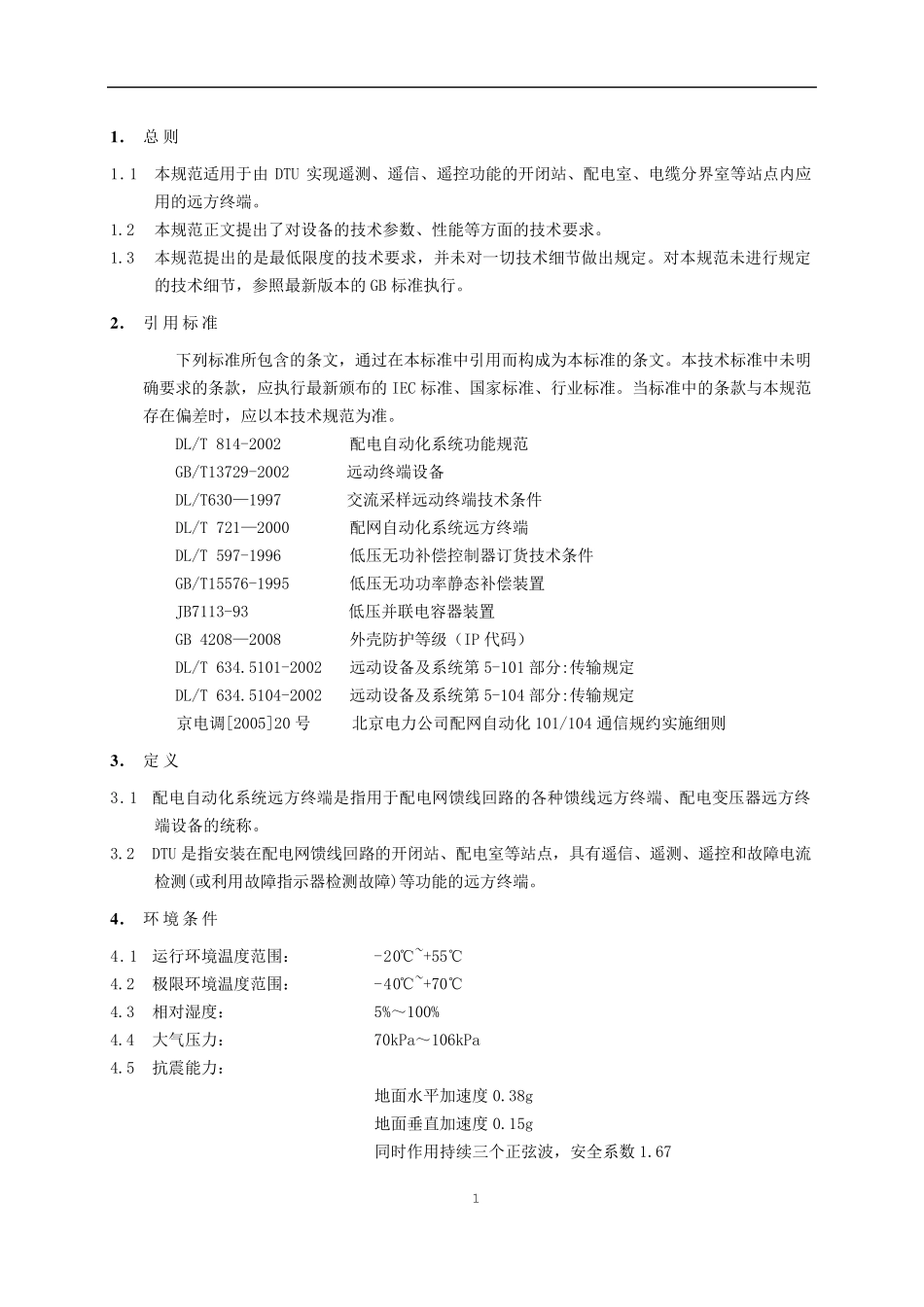

1 配电自动化远方终端（DTU）技术规范 （适用开闭站、配电室、电缆分界室三遥站点） 北 京 市 电 力 公 司 二 〇一〇年九月 1 1 . 总则 1.1 本规范适用于由DTU 实现遥测、遥信、遥控功能的开闭站、配电室、电缆分界室等站点内应用的远方终端。 1.2 本规范正文提出了对设备的技术参数、性能等方面的技术要求。 1.3 本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定。对本规范未进行规定的技术细节，参照最新版本的GB 标准执行。 2 . 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本技术标准中未明确要求的条款，应执行最新颁布的IEC 标准、国家标准、行业标准。当标准中的条款与本规范存在偏差时，应以本技术规范为准。 DL/T 814-2002 配电自动化系统功能规范 GB/T13729-2002 远动终端设备 DL/T630—1997 交流采样远动终端技术条件 DL/T 721—2000 配网自动化系统远方终端 DL/T 597-1996 低压无功补偿控制器订货技术条件 GB/T15576-1995 低压无功功率静态补偿装置 JB7113-93 低压并联电容器装置 GB 4208—2008 外壳防护等级（IP 代码） DL/T 634.5101-2002 远动设备及系统第5-101 部分:传输规定 DL/T 634.5104-2002 远动设备及系统第5-104 部分:传输规定 京电调[2005]20 号 北京电力公司配网自动化101/104 通信规约实施细则 3 . 定义 3.1 配电自动化系统远方终端是指用于配电网馈线回路 的各 种 馈线远方终端、配电变 压器远方终端设备的统称 。 3.2 DTU 是指安 装在配电网馈线回路 的开闭站、配电室等站点，具 有 遥信、遥测、遥控和 故 障 电流检 测(或 利 用故 障 指示 器检 测故 障 )等功能的远方终端。 4 . 环 境 条件 4.1 运 行环 境 温 度范围 ： -20℃ ~+55℃ 4.2 极 限环 境 温 度范围 ： -40℃ ~+70℃ 4.3 相 对湿 度： 5%～ 100% 4.4 大 气 压力： 70kPa～ 106kPa 4.5 抗 震 能力： 地 面水 平 加 速 度0.38g 地 面垂 直 加 速 度0.15g 同 时作 用持 续 三 个 正弦 波 ，安 全 系数1.67 2 5 . 功 能 技 术 要 求 5.1 电 源 技 术 要 求 5.1.1 装 置 电 源 5.1.1.1 装 置 电 源 应 能 同 时 接 纳 交 、 直 流 供 电 方 式 。 正 常 情 况 下 ， 应 由 两 路 交 流 电 源...
