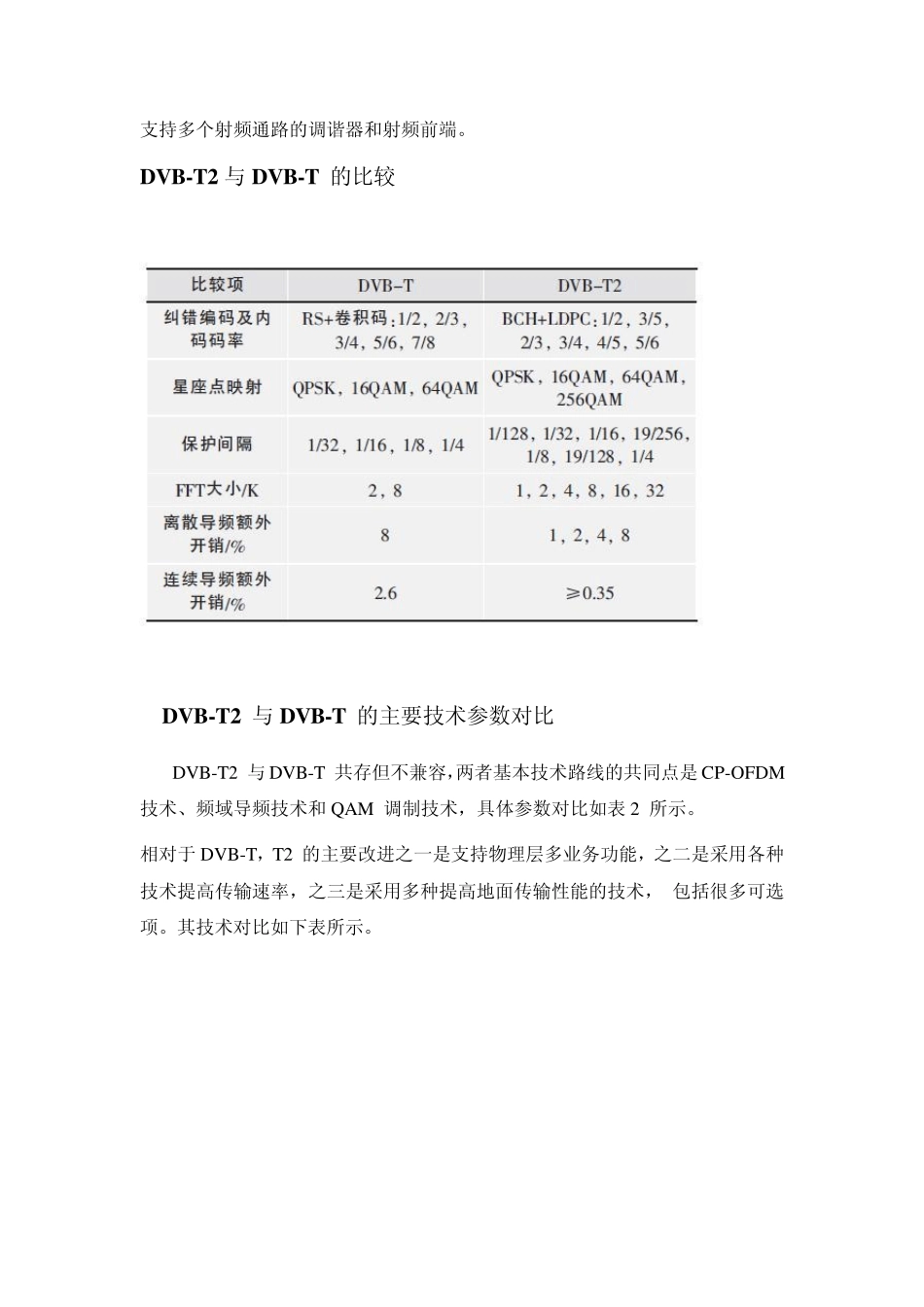

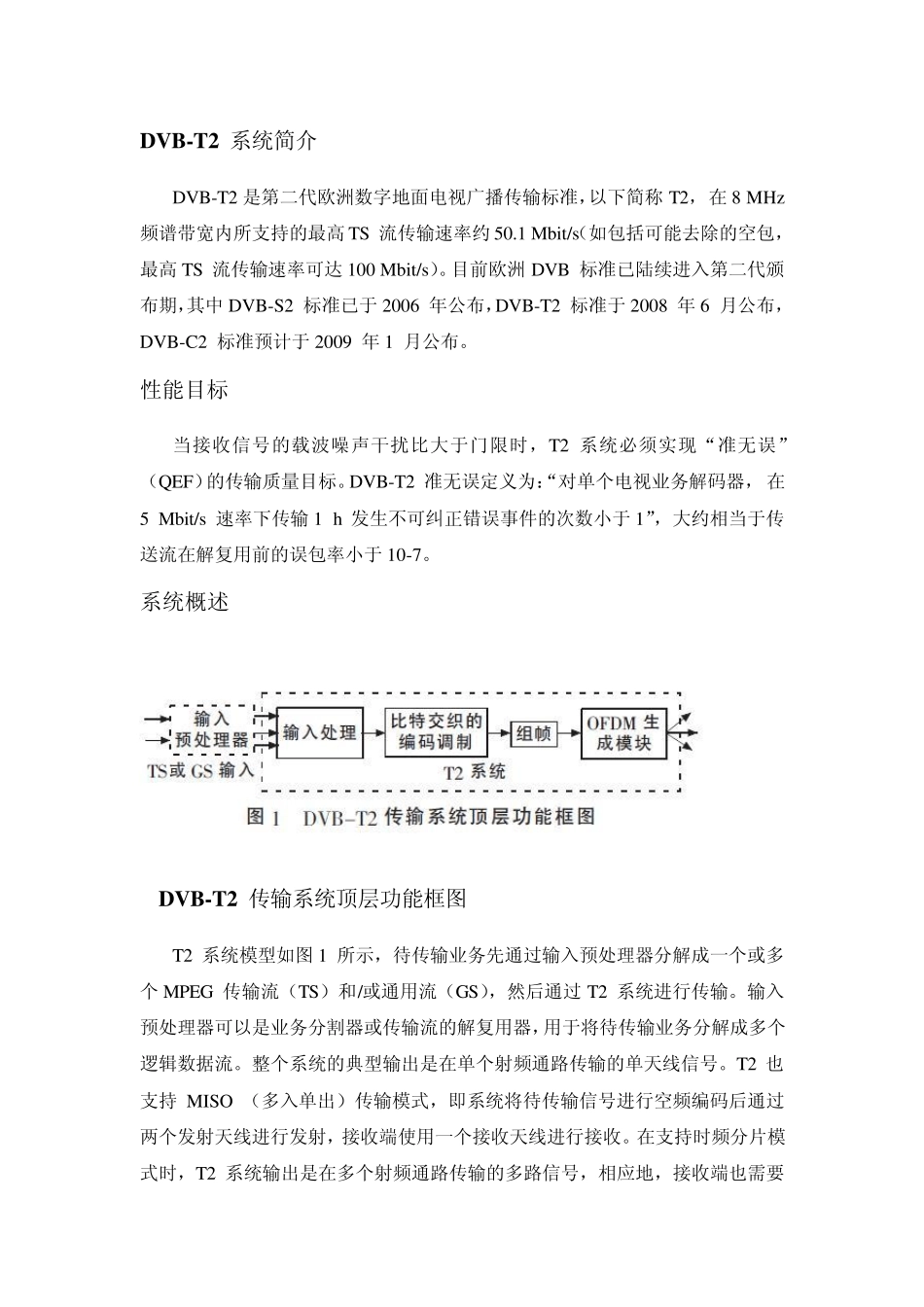

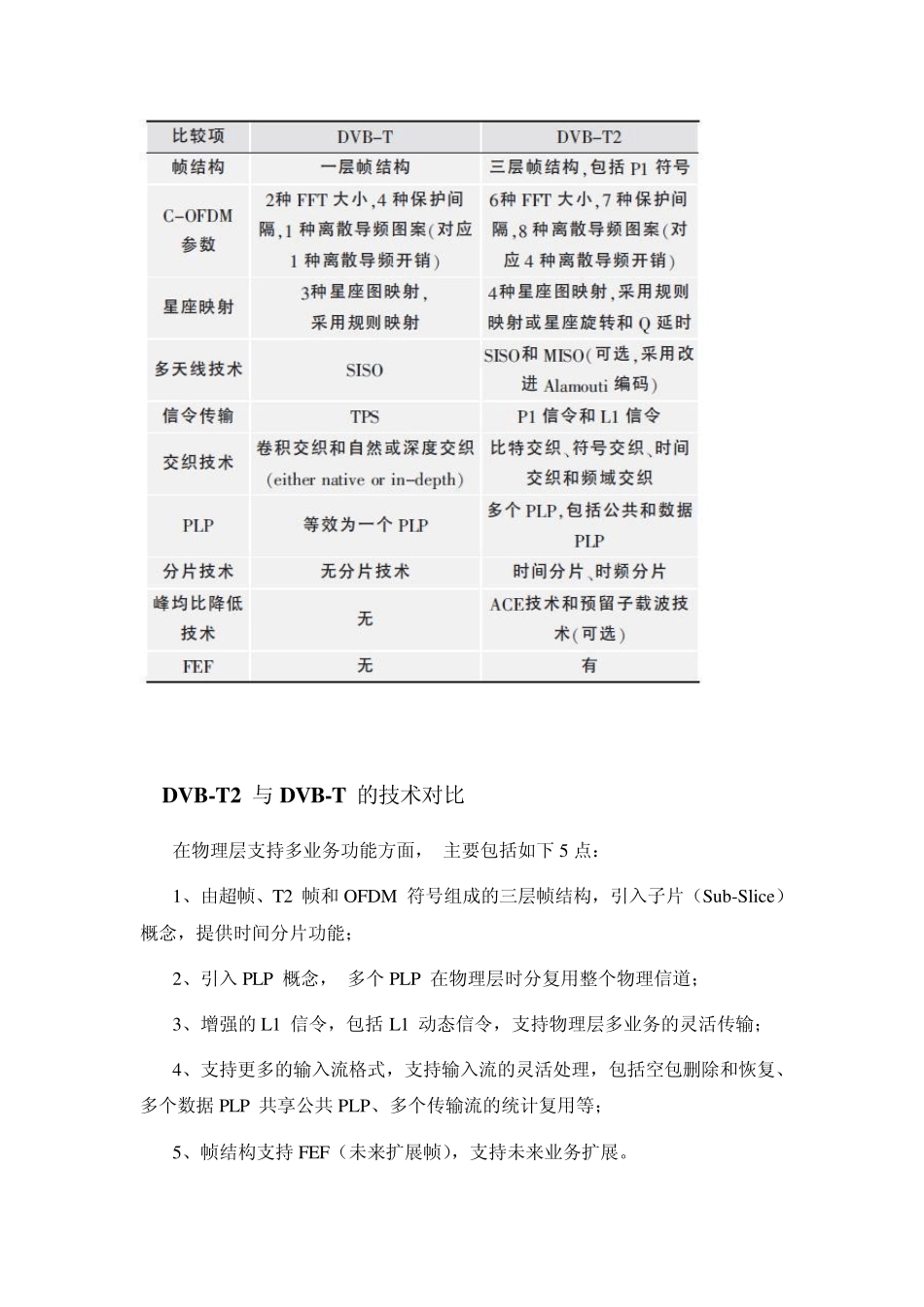

DVB-T2 系统简介 DVB-T2 是第二代欧洲数字地面电视广播传输标准，以下简称T2， 在8 MHz 频谱带宽内所支持的最高TS 流传输速率约50.1 Mbit/s（如包括可能去除的空包，最高TS 流传输速率可达100 Mbit/s）。目前欧洲DVB 标准已陆续进入第二代颁布期，其中DVB-S2 标准已于2006 年公布，DVB-T2 标准于2008 年6 月公布，DVB-C2 标准预计于2009 年1 月公布。 性能目标 当接收信号的载波噪声干扰比大于门限时，T2 系统必须实现“准无误”（QEF）的传输质量目标。DVB-T2 准无误定义为：“对单个电视业务解码器， 在5 Mbit/s 速率下传输1 h 发生不可纠正错误事件的次数小于1”，大约相当于传送流在解复用前的误包率小于10-7。 系统概述 DVB-T2 传输系统顶层功能框图 T2 系统模型如图 1 所示，待传输业务先通过输入预处理器分解成一个或多个 MPEG 传输流（TS）和/或通用流（GS），然后通过 T2 系统进行传输。输入预处理器可以是业务分割器或传输流的解复用器，用于将待传输业务分解成多个逻辑数据流。整个系统的典型输出是在单个射频通路传输的单天线信号。T2 也支持MISO （多入单出）传输模式，即系统将待传输信号进行空频编码后通过两个发射天线进行发射，接收端使用一个接收天线进行接收。在支持时频分片模式时，T2 系统输出是在多个射频通路传输的多路信号，相应地，接收端也需要支持多个射频通路的调谐器和射频前端。 DVB-T2 与DVB-T 的比较 DVB-T2 与DVB-T 的主要技术参数对比 DVB-T2 与DVB-T 共存但不兼容，两者基本技术路线的共同点是CP-OFDM 技术、频域导频技术和QAM 调制技术，具体参数对比如表 2 所示。 相对于 DVB-T，T2 的主要改进之一是支持物理层多业务功能，之二是采用各种技术提高传输速率，之三是采用多种提高地面传输性能的技术， 包括很多可选项。其技术对比如下表所示。 DVB-T2 与DVB-T 的技术对比 在物理层支持多业务功能方面， 主要包括如下5 点： 1、由超帧、T2 帧和 OFDM 符号组成的三层帧结构，引入子片（Su b-Slice）概念，提供时间分片功能； 2、引入 PLP 概念， 多个 PLP 在物理层时分复用整个物理信道； 3、增强的L1 信令，包括L1 动态信令，支持物理层多业务的灵活传输； 4、支持更多的输入流格式，支持输入流的灵活处理，包括空包删除和恢复、多个数据 PLP 共享公共 PLP、多个传输流的统计复用等； 5、帧结构支持FEF（未来扩展帧），支...
