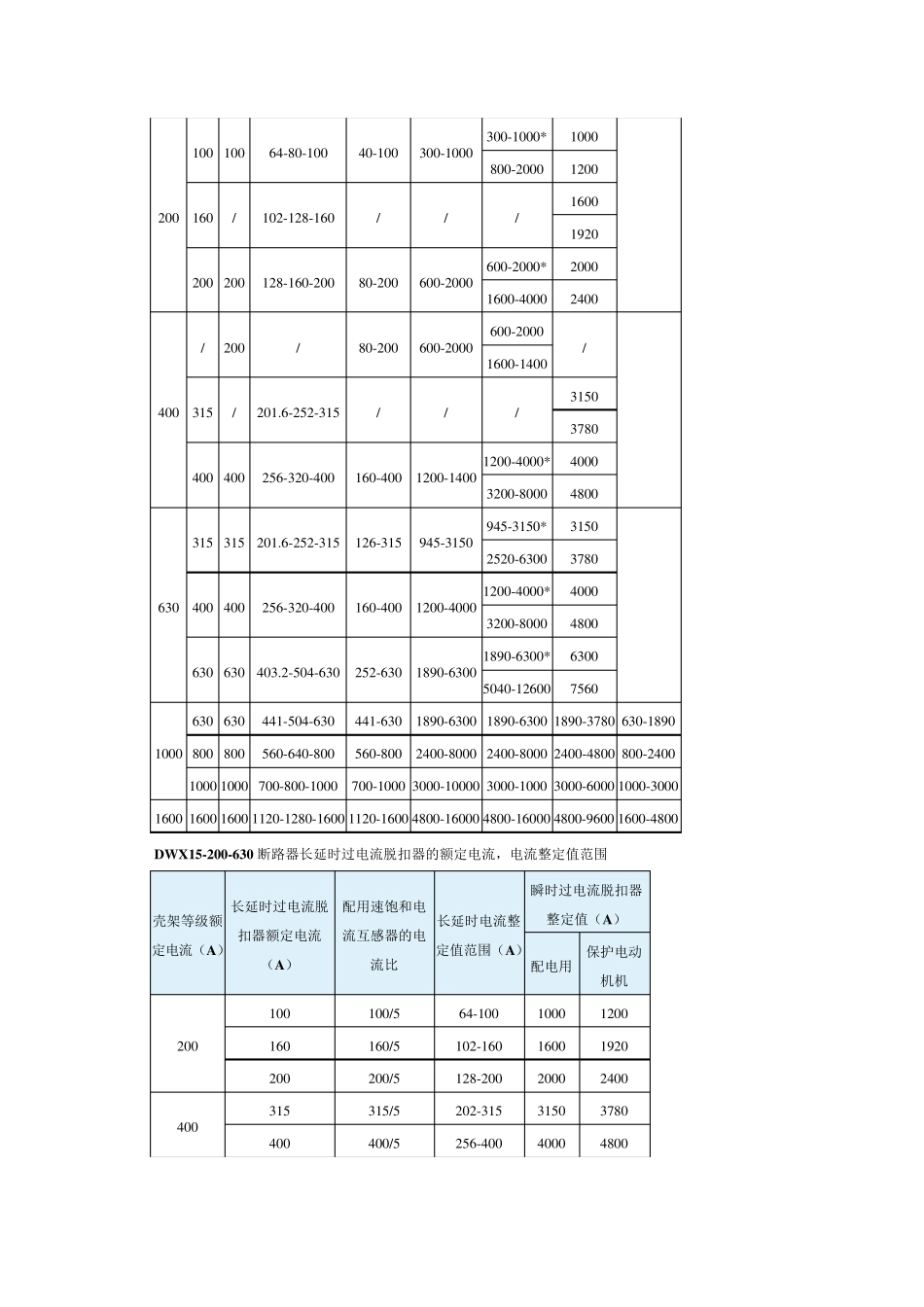

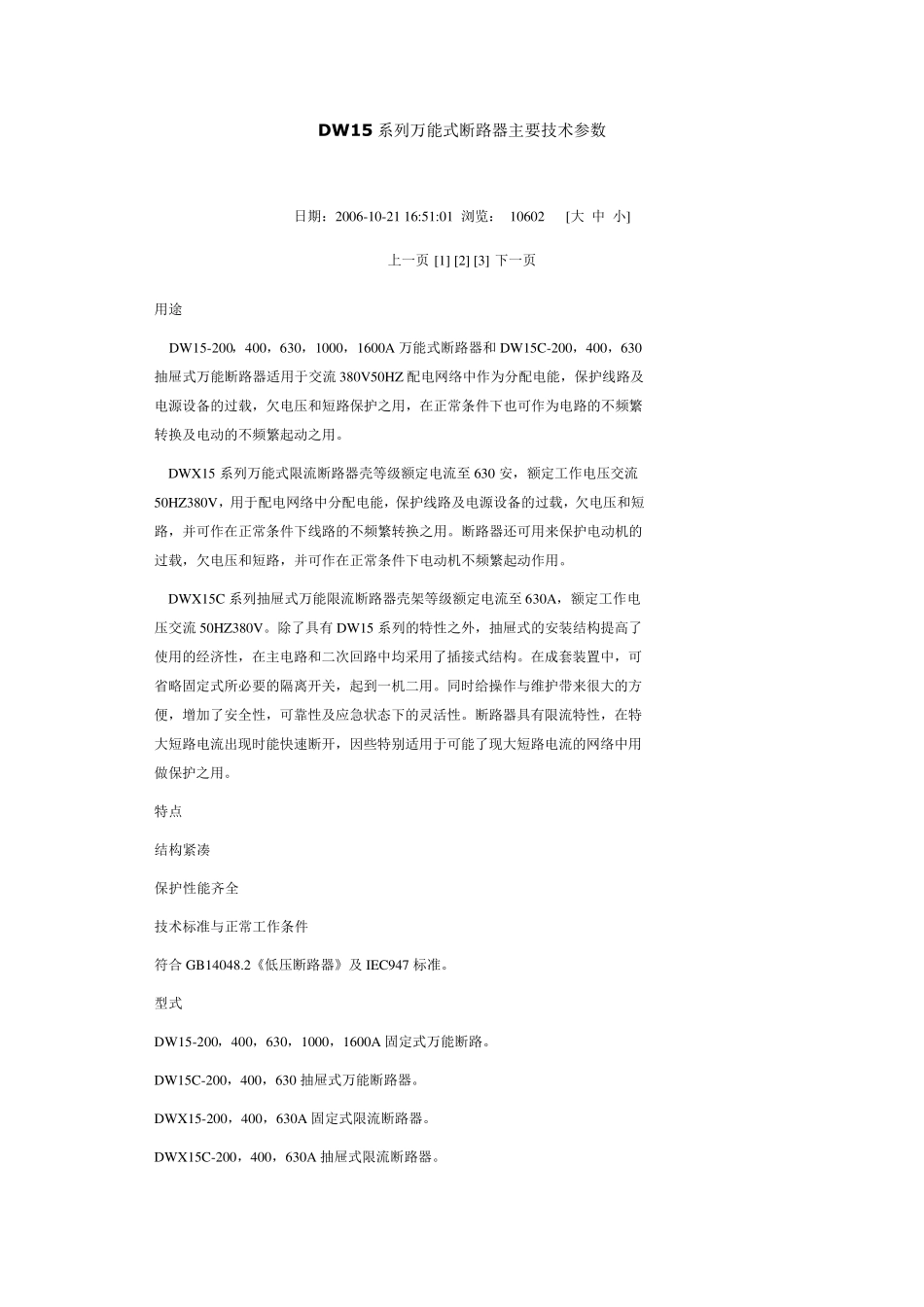

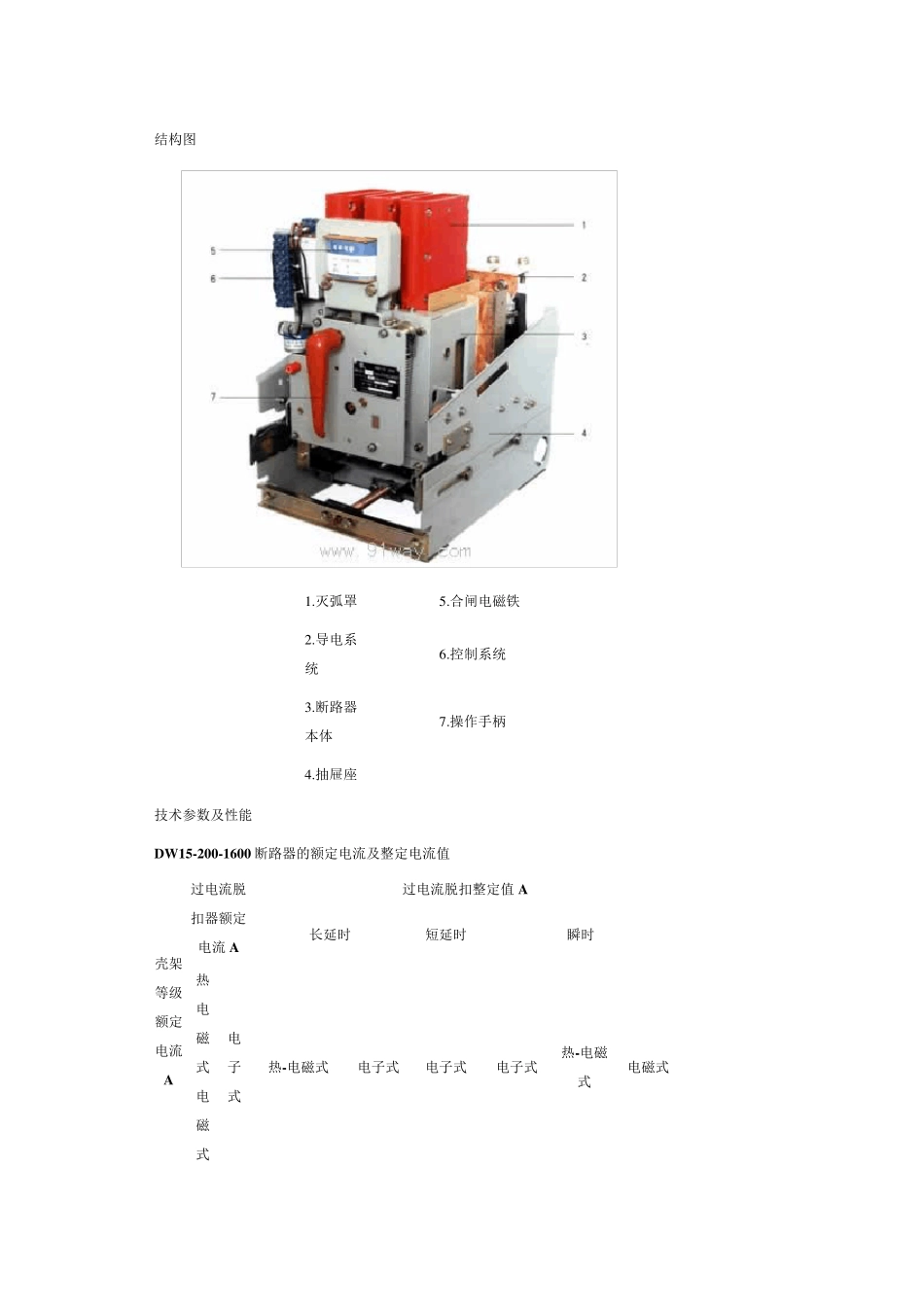

DW 15 系列万能式断路器主要技术参数 日期：2006-10-21 16:51:01 浏览： 10602 [大 中 小] 上一页 [1] [2] [3] 下一页 用途 DW15-200，400，630，1000，1600A 万能式断路器和DW15C-200，400，630抽屉式万能断路器适用于交流380V50HZ 配电网络中作为分配电能，保护线路及电源设备的过载，欠电压和短路保护之用，在正常条件下也可作为电路的不频繁转换及电动的不频繁起动之用。 DWX15 系列万能式限流断路器壳等级额定电流至 630 安，额定工作电压交流50HZ380V，用于配电网络中分配电能，保护线路及电源设备的过载，欠电压和短路，并可作在正常条件下线路的不频繁转换之用。断路器还可用来保护电动机的过载，欠电压和短路，并可作在正常条件下电动机不频繁起动作用。 DWX15C 系列抽屉式万能限流断路器壳架等级额定电流至 630A，额定工作电压交流50HZ380V。除了具有 DW15 系列的特性之外，抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插接式结构。在成套装置中，可省略固定式所必要的隔离开关，起到一机二用。同时给操作与维护带来很大的方便，增加了安全性，可靠性及应急状态下的灵活性。断路器具有限流特性，在特大短路电流出现时能快速断开，因些特别适用于可能了现大短路电流的网络中用做保护之用。 特点 结构紧凑 保护性能齐全 技术标准与正常工作条件 符合 GB14048.2《低压断路器》及IEC947 标准。 型式 DW15-200，400，630，1000，1600A 固定式万能断路。 DW15C-200，400，630 抽屉式万能断路器。 DWX15-200，400，630A 固定式限流断路器。 DWX15C-200，400，630A 抽屉式限流断路器。 结构图 1 .灭弧罩 5 .合闸电磁铁 2 .导电系统 6 .控制系统 3 .断路器本体 7 .操作手柄 4 .抽屉座 技术参数及性能 DW 15-200-1600 断路器的额定电流及整定电流值 壳架等级额定电流A 过电流脱扣器额定电流 A 过电流脱扣整定值 A 长延时 短延时 瞬时 热电磁式电磁式 电子式 热-电磁式 电子式 电子式 电子式 热-电磁式 电磁式 2 0 0 1 0 0 1 0 0 6 4 -8 0 -1 0 0 4 0 -1 0 0 3 0 0 -1 0 0 0 3 0 0 -1 0 0 0 * 1 0 0 0 8 0 0 -2 0 0 0 1 2 0 0 1 6 0 / 1 0 2 -1 2 8 -1 6 0 / / / 1 6 0 0 1 9 2 0 2 0 0 2 0 0 1 2 8 -1 6 0 -2 0 0 8 0 -2 0 0 6 0 0 -2...
