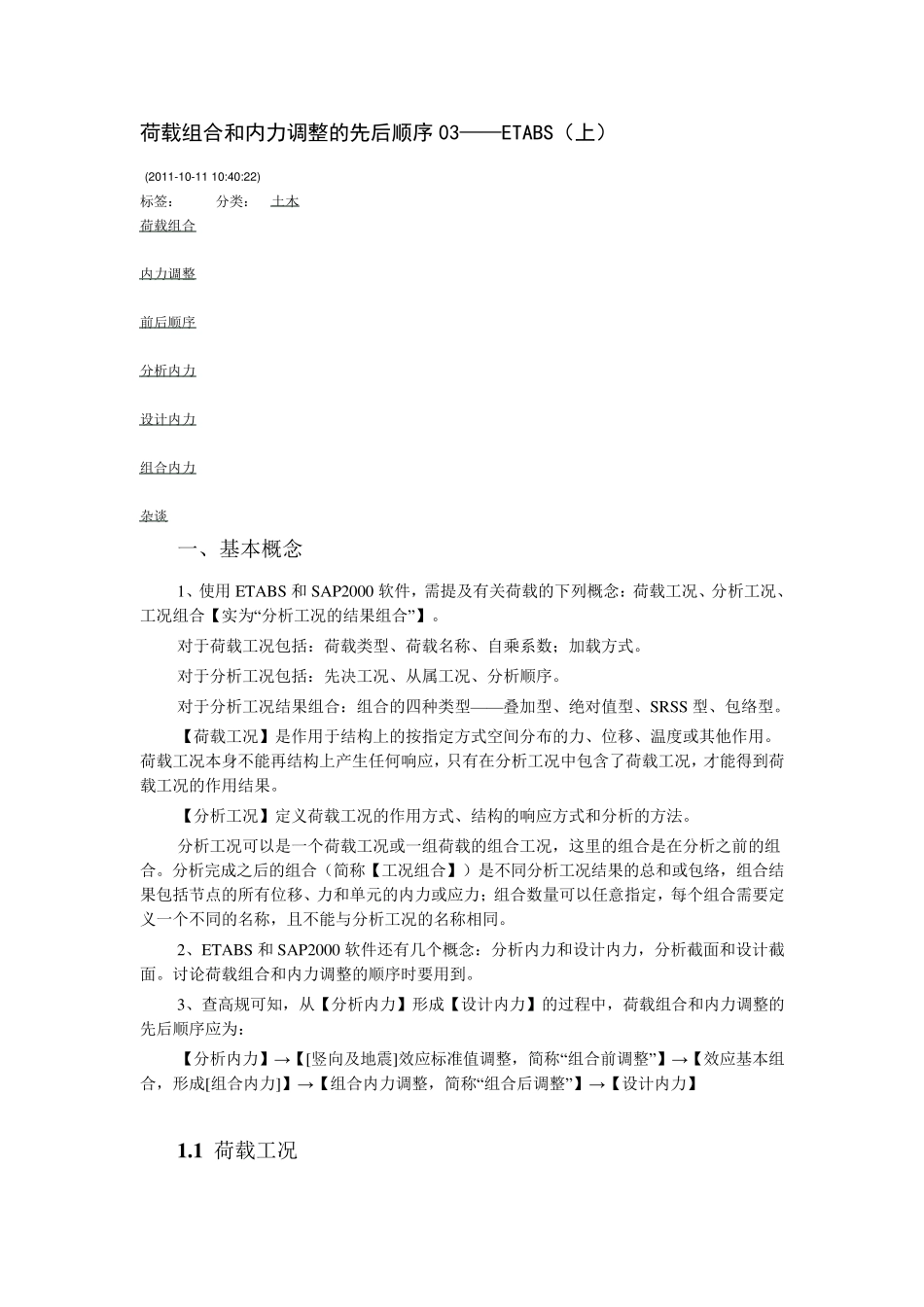

荷载组合和内力调整的先后顺序03——ETABS(上) (2011-10-11 10:40:22) 标签: 荷载组合 内力调整 前后顺序 分析内力 设计内力 组合内力 杂谈 分类: 土木 一、基本概念 1、使用 ETABS 和 SAP2000 软件,需提及有关荷载的下列概念:荷载工况、分析工况、工况组合【实为“分析工况的结果组合”】。 对于荷载工况包括:荷载类型、荷载名称、自乘系数;加载方式。 对于分析工况包括:先决工况、从属工况、分析顺序。 对于分析工况结果组合:组合的四种类型— — 叠加型、绝对值型、SRSS 型、包络型。 【荷载工况】是作用于结构上的按指定方式空间分布的力、位移、温度或其他作用。荷载工况本身不能再结构上产生任何响应,只有在分析工况中包含了荷载工况,才能得到荷载工况的作用结果。 【分析工况】定义荷载工况的作用方式、结构的响应方式和分析的方法。 分析工况可以是一个荷载工况或一组荷载的组合工况,这里的组合是在分析之前的组合。分析完成之后的组合(简称【工况组合】)是不同分析工况结果的总和或包络,组合结果包括节点的所有位移、力和单元的内力或应力;组合数量可以任意指定,每个组合需要定义一个不同的名称,且不能与分析工况的名称相同。 2、ETABS 和 SAP2000 软件还有几个概念:分析内力和设计内力,分析截面和设计截面。讨论荷载组合和内力调整的顺序时要用到。 3、查高规可知,从【分析内力】形成【设计内力】的过程中,荷载组合和内力调整的先后顺序应为: 【分析内力】→ 【[竖向及地震]效应标准值调整,简称“组合前调整”】→ 【效应基本组合,形成[组合内力]】→ 【组合内力调整,简称“组合后调整”】→ 【设计内力】 1 .1 荷载工况 使用ETABS 和SAP2000 软件,首先要定义【荷载工况】,然后将各个荷载工况中的指定荷载施加到结构上。 一、荷载工况的分类 序号 荷载 工况 荷载类型 一般情况 荷载名称 细分 备注 1 静力荷载工况 恒荷载工况 DEAD DEAD 附加恒载 【自重之外】 自重荷载自动施加; SUPER DEAD(附加恒荷载),不适合中国规范 温度荷载 地面位移荷载 应变荷载 表面压力荷载 孔隙压力荷载 预应力荷载 活荷载工况 LIVE LIVE REDUCE LIVE(折减活荷载),不适合中国规范 底部剪力法地震荷载工况Quake QX,QY,QZ 1、QUAKE(自动地震荷载),适合于底部剪力法; 2、X、Y、Z 方向,应分别定义; 3、自动施加,无需人为指定; 4、如果...
