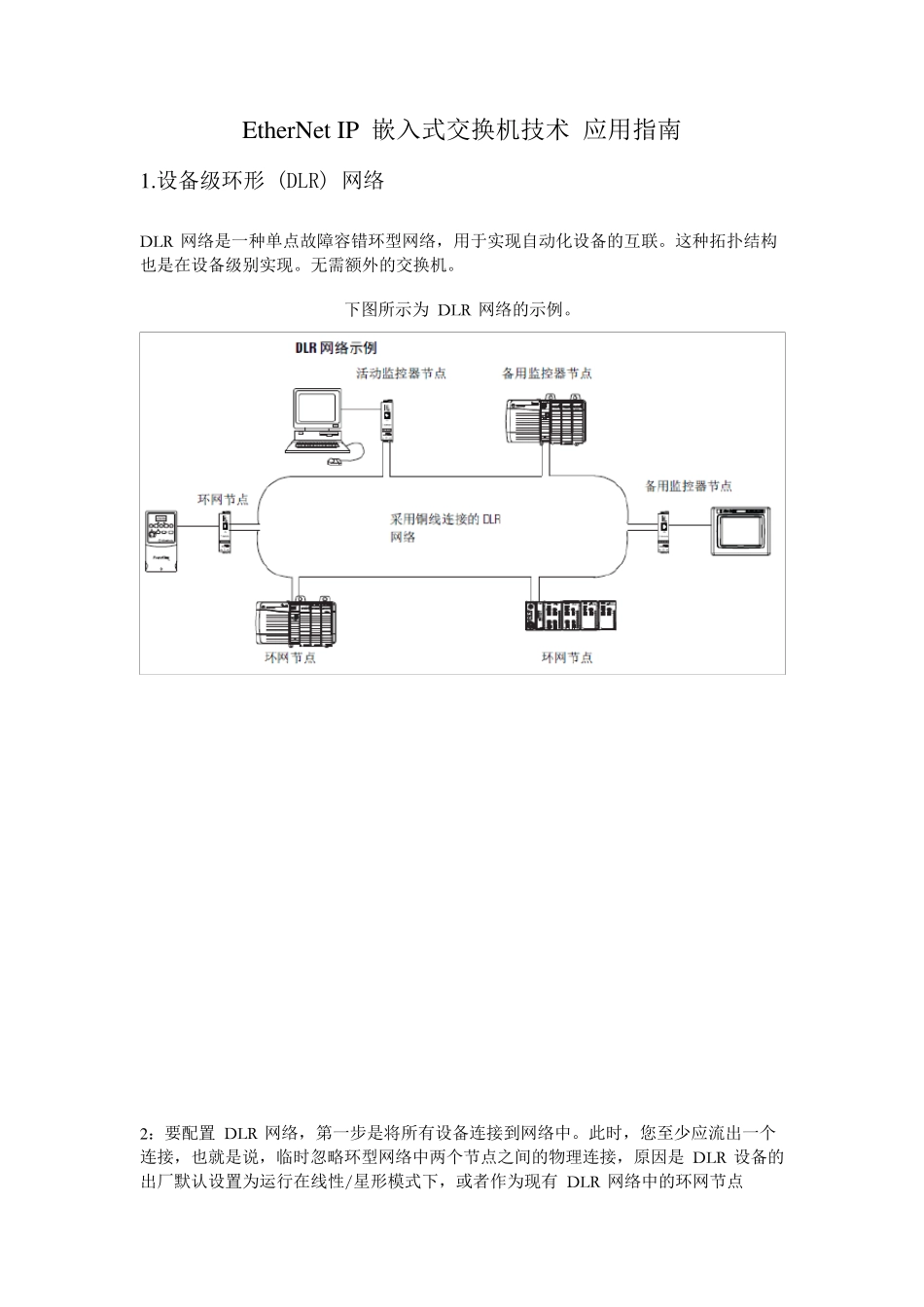

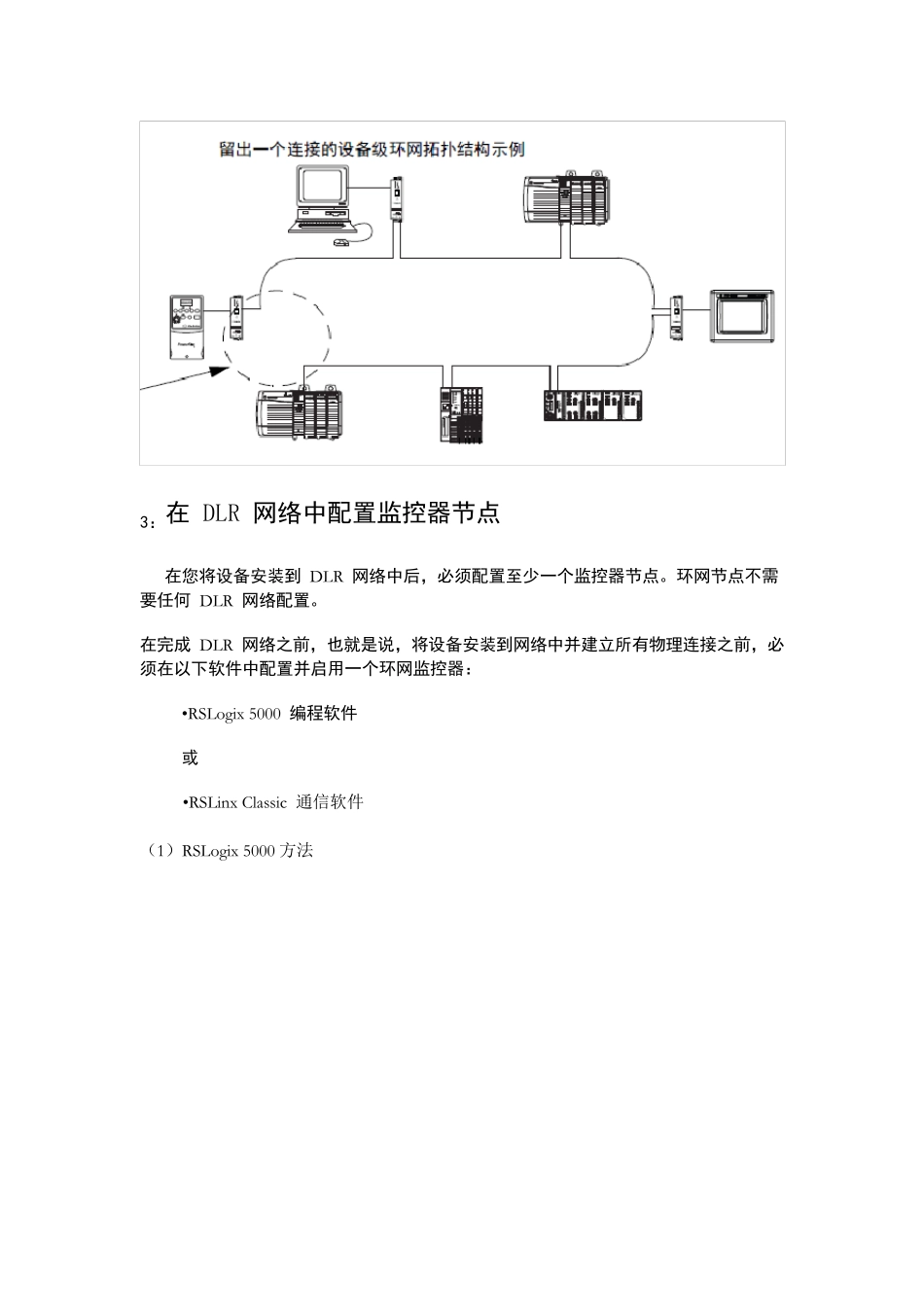

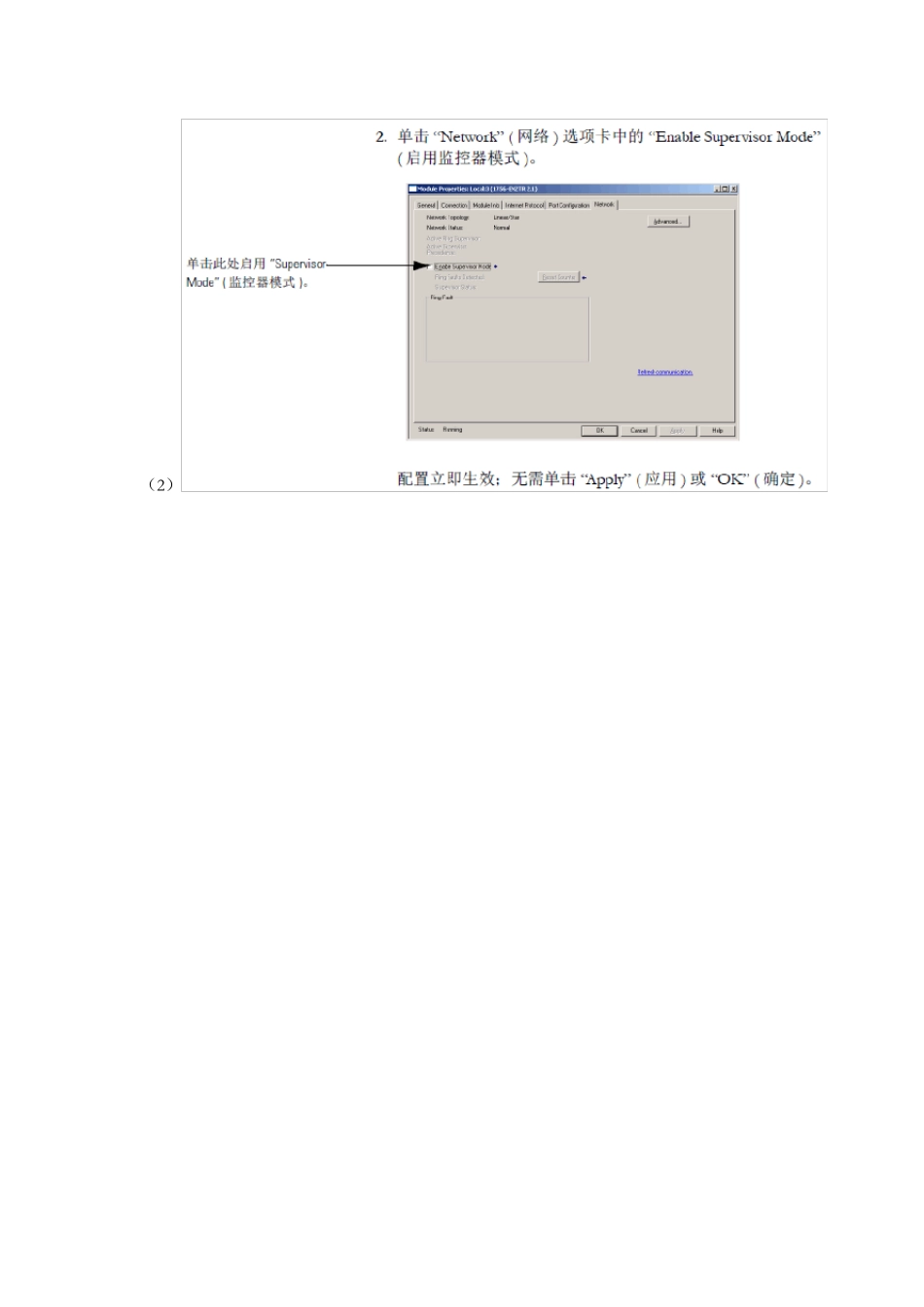

EtherNet IP 嵌入式交换机技术 应用指南 1.设备级环形 (DLR) 网络 DLR 网络是一种单点故障容错环型网络，用于实现自动化设备的互联。这种拓扑结构也是在设备级别实现。无需额外的交换机。 下图所示为 DLR 网络的示例。 2：要配置 DLR 网络，第一步是将所有设备连接到网络中。此时，您至少应流出一个连接，也就是说，临时忽略环型网络中两个节点之间的物理连接，原因是 DLR 设备的出厂默认设置为运行在线性/星形模式下，或者作为现有 DLR 网络中的环网节点 3：在 DLR 网络中配置监控器节点 在您将设备安装到 DLR 网络中后，必须配置至少一个监控器节点。环网节点不需要任何 DLR 网络配置。 在完成 DLR 网络之前，也就是说，将设备安装到网络中并建立所有物理连接之前，必须在以下软件中配置并启用一个环网监控器： •RSLogix 5000 编程软件 或 •RSLinx Classic 通信软件 （1）RSLogix 5000 方法 （2 ） （3） 完成 （4 ）验证监控器配置 下例显示了 IP 地址 10.88.80.21 和 MAC ID 00-00-BC-02-48-D5 处节点之间的环网故障。 有多个字段可用于监视网络诊断。 字段 定义 Network Topology ( 此处可能的值为 “Linear” ( 线性 ) 或 “Ring” ( 环网 )。 Network Status ( 显示网络是否正常运行 (“Normal” ( 正常 )) 或发生故障 (“Ring Fault” ( 环网故障 ))，如以上示例截图所示Active Ring Supervisor ( 活显示活动环网监控器的 IP 地址或 MAC 地址。 Active Supervisor Precedence ( 活动监 控器优先级 如需了解该字段的更多信息，请参见第 16 页的 “ 活动 环网监控器 ”。 Enable Ring Supervisor ( 启用于将某个节点设为环网监控器的可配置字段。 Ring Faults Detected ( 检测到环网故障 ) 自从上一次模块循环上电或计数器复位之后在网络上 检测到的故障数。 4 ：关于 DIP 开关的设置。1783-ETAP、1783-ETAP1F 或 1783-ETAP2F 分接头的上电行为 DIP 开关设置和结果 果开关 1783-ETAP、1783-ETAP1F 或 1783-ETAP2F 分接头的上电行为 1 2 3 Off Off Off •分接头使用“Internet Protocol” (Internet 协议) 设置，即由以下某项确定的 IP 地址： -存储在分接头的非易失性存储器 (NVS) 中的 RSLogix 5000 编程软件配置 -出厂默认设置 169.254.1.1 •对于其他配置设置，分接头使...
