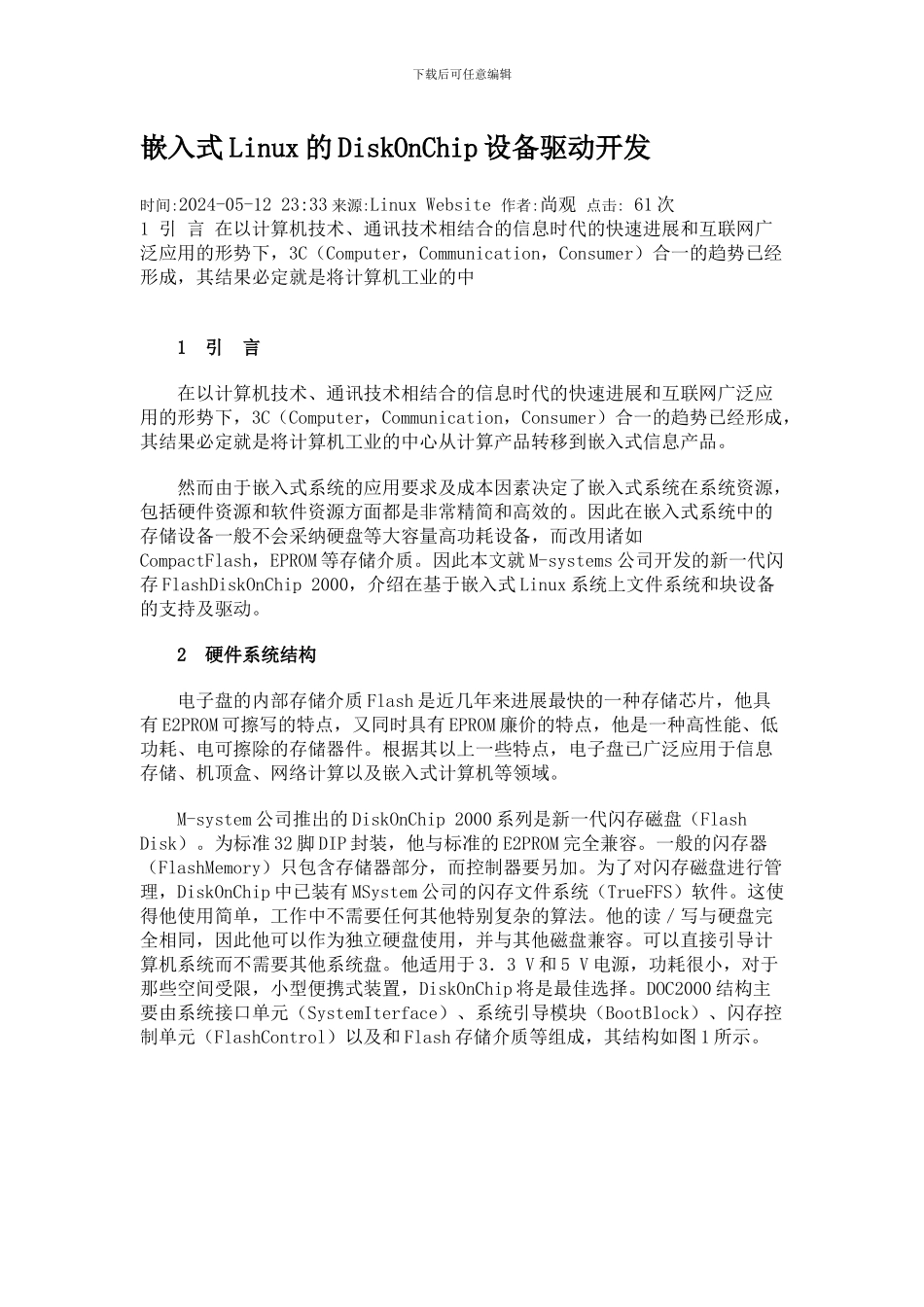

嵌入式Linux的DiskOnChip设备驱动开发

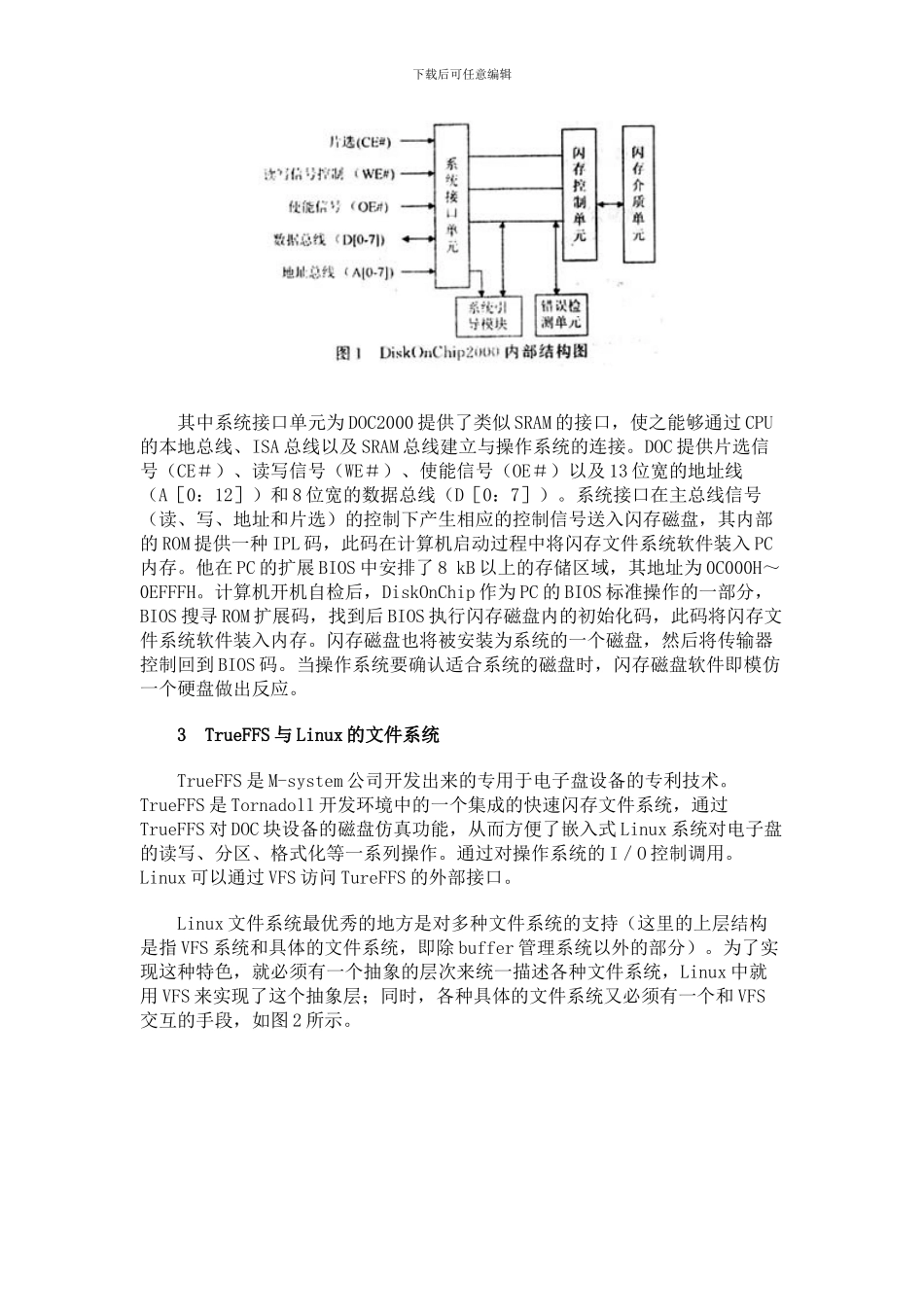

下载后可任意编辑嵌入式 Linux 的 DiskOnChip 设备驱动开发时间:2024-05-12 23:33 来源:Linux Website 作者:尚观 点击: 61 次1 引 言 在以计算机技术、通讯技术相结合的信息时代的快速进展和互联网广泛应用的形势下，3C（Computer，Communication，Consumer）合一的趋势已经形成，其结果必定就是将计算机工业的中 1 引 言 在以计算机技术、通讯技术相结合的信息时代的快速进展和互联网广泛应用的形势下，3C（Computer，Communication，Consumer）合一的趋势已经形成，其结果必定就是将计算机工业的中心从计算产品转移到嵌入式信息产品。 然而由于嵌入式系统的应用要求及成本因素决定了嵌入式系统在系统资源，包括硬件资源和软件资源方面都是非常精简和高效的。因此在嵌入式系统中的存储设备一般不会采纳硬盘等大容量高功耗设备，而改用诸如CompactFlash，EPROM 等存储介质。因此本文就 M-systems 公司开发的新一代闪存 FlashDiskOnChip 2000，介绍在基于嵌入式 Linux 系统上文件系统和块设备的支持及驱动。 2 硬件系统结构 电子盘的内部存储介质 Flash 是近几年来进展最快的一种存储芯片，他具有 E2PROM 可擦写的特点，又同时具有 EPROM 廉价的特点，他是一种高性能、低功耗、电可擦除的存储器件。根据其以上一些特点，电子盘已广泛应用于信息存储、机顶盒、网络计算以及嵌入式计算机等领域。 M-system 公司推出的 DiskOnChip 2000 系列是新一代闪存磁盘（Flash Disk）。为标准 32 脚 DIP 封装，他与标准的 E2PROM 完全兼容。一般的闪存器（FlashMemory）只包含存储器部分，而控制器要另加。为了对闪存磁盘进行管理，DiskOnChip 中已装有 MSystem 公司的闪存文件系统（TrueFFS）软件。这使得他使用简单，工作中不需要任何其他特别复杂的算法。他的读／写与硬盘完全相同，因此他可以作为独立硬盘使用，并与其他磁盘兼容。可以直接引导计算机系统而不需要其他系统盘。他适用于 3．3 V 和 5 V 电源，功耗很小，对于那些空间受限，小型便携式装置，DiskOnChip 将是最佳选择。DOC2000 结构主要由系统接口单元（SystemIterface）、系统引导模块（BootBlock）、闪存控制单元（FlashControl）以及和 Flash 存储介质等组成，其结构如图 1 所示。 下载后可任意编辑其中系统接口单元为 DOC2000 提供了类似 SRAM 的接口，使之能够通过 CPU的本地总线、ISA 总线以及 SRAM 总线建立与操...
