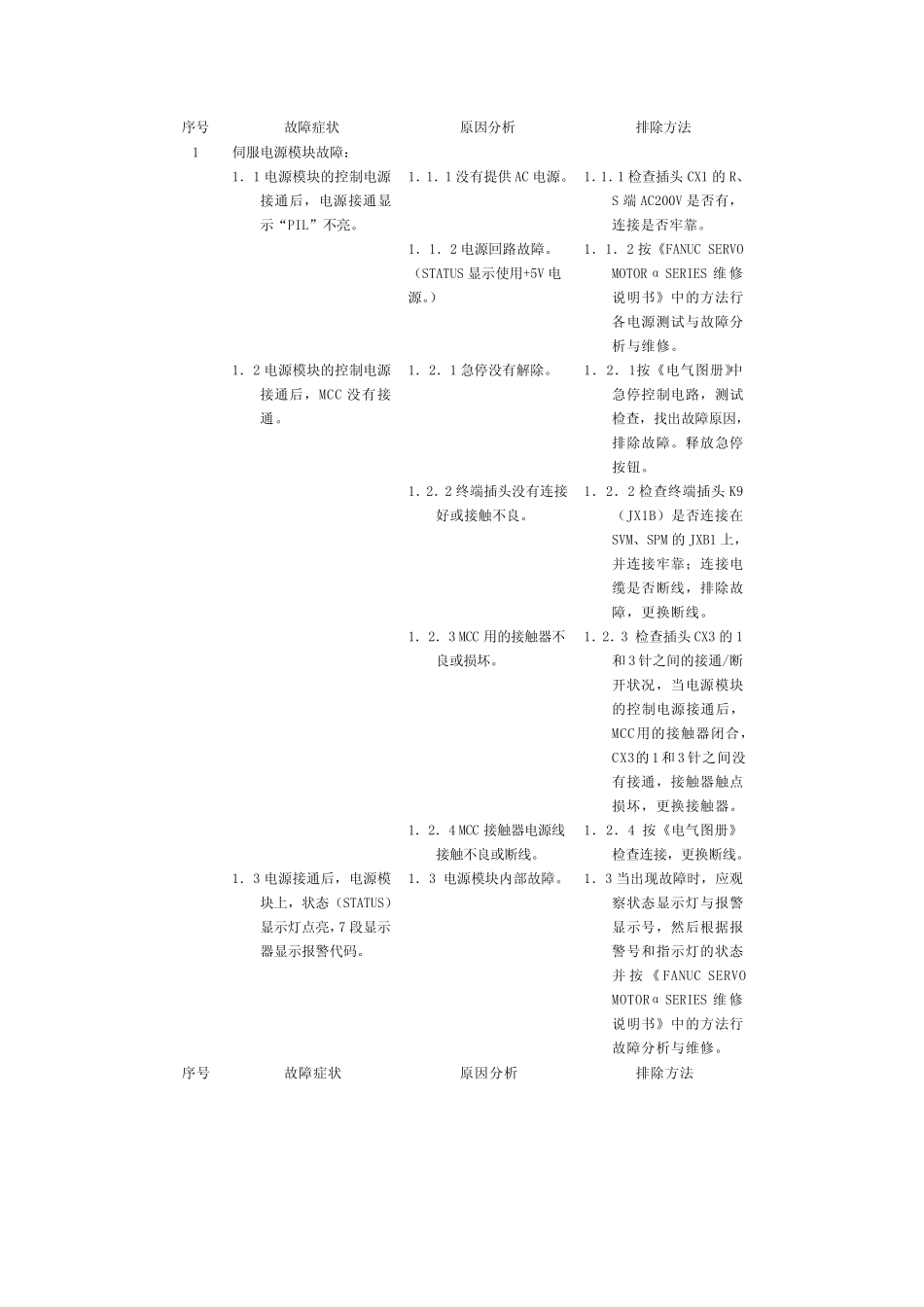

序号故障症状原因分析排除方法1伺服电源模块故障：1．1 电源模块的控制电源接通后，电源接通显示“PIL”不亮。1．2 电源模块的控制电源接通后，MCC 没有接通。1．3 电源接通后，电源模块上，状态（STATUS）显示灯点亮，7 段显示器显示报警代码。1．1．1 没有提供AC 电源。1．1．2 电源回路故障。（STATUS 显示使用+5V 电源。）1．2．1 急停没有解除。1．2．2 终端插头没有连接好或接触不良。1．2．3 MCC 用的接触器不良或损坏。1．2．4 MCC 接触器电源线接触不良或断线。1．3 电源模块内部故障。1．1．1 检查插头CX1 的R、S 端AC200V 是否有，连接是否牢靠。1．1．2 按《FANUC SERVOMOTORα SERIES 维 修说明书》中的方法行各电源测试与故障分析与维修。1．2．1按《电气图册》中急停控制电路，测试检查，找出故障原因，排除故障。释放急停按钮。1．2．2 检查终端插头K9（JX1B）是否连接在SVM、SPM 的JXB1 上，并连接牢靠；连接电缆是否断线，排除故障，更换断线。1．2．3 检查插头CX3 的1和 3 针之间的接通/断开状况，当电源模块的控制电源接通后，MCC用的接触器闭合，CX3的1 和 3 针之间没有接通，接触器触点损坏，更换接触器。1．2．4 按《电气图册》检查连接，更换断线。1．3 当出现故障时，应观察状态显示灯与报警显示号，然后根据报警号和指示灯的状态并 按《FANUC SERVOMOTORα SERIES 维 修说明书》中的方法行故障分析与维修。序号故障症状原因分析排除方法1．4 报警故障处理：1．4．1 电源模块上显示报警代码“01”（电源模块的主回路 IPM 异常）。1．4．2 电源模块上显示报警代码“02”（控制回路的冷却风扇不转）。1．4．3 电源模块上显示报警代码“03”（主回路的散热器温升异常）。1．4．4 电源模块上显示报警代码“04”（主回路的 DC 电压过低）。1．4．5 电源模块上显示报警代码“05”（主回路充电不能在规定时间内进行）1．4．1．1 电源模块内大功率模块IGBT 或 IPM不良。1．4．1．2 机床使用久 AC电抗器不良。1．4．2 冷却风扇故障。1．4．3．1 冷却风扇故障。（电源模块风机、电柜通风风机）1．4．3．2 机床使用久，电柜内通风不畅。1．4．3．3 过载。1．4．4．1 电源模块输入电源出 现 瞬 间 的 停电。1．4．4．2 电源模块输入电源电压过低。1．4．4．3 操作失误。（解除急停状态下，切断主回路电源时）1．4．5．1DC 短路。1．4．5．2 机床使用久，电...
