Fh62C14颗粒物监测仪维护与维修简要说明VIP专享

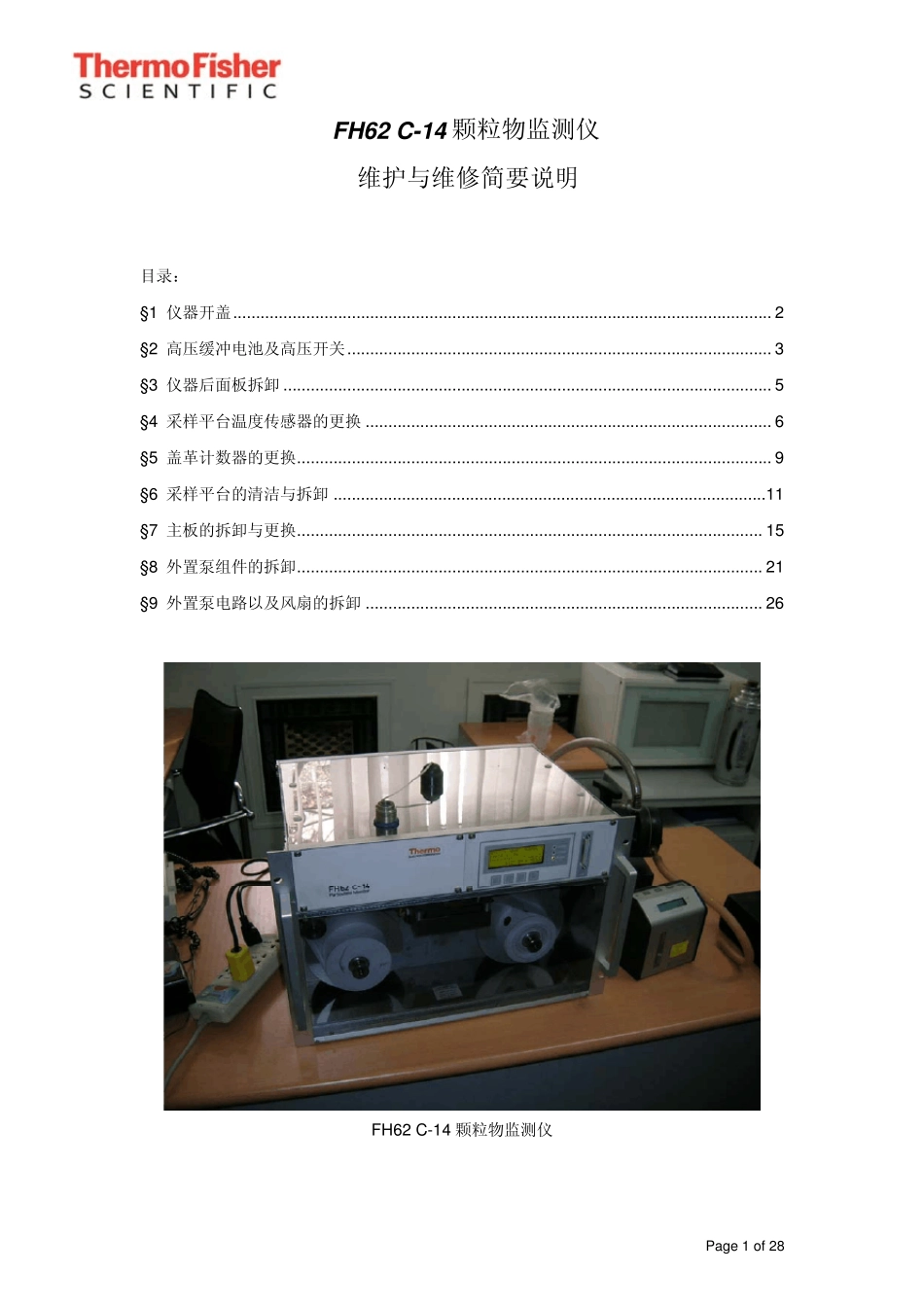

Pag e 1 o f 28 FH62 C-14 颗粒物监测仪 维护与维修简要说明 目录： § 1 仪器开盖...................................................................................................................... 2 § 2 高压缓冲电池及高压开关............................................................................................. 3 § 3 仪器后面板拆卸 ........................................................................................................... 5 § 4 采样平台温度传感器的更换 ......................................................................................... 6 § 5 盖革计数器的更换........................................................................................................ 9 § 6 采样平台的清洁与拆卸 ...............................................................................................11 § 7 主板的拆卸与更换...................................................................................................... 15 § 8 外置泵组件的拆卸...................................................................................................... 21 § 9 外置泵电路以及风扇的拆卸 ....................................................................................... 26 FH62 C-14 颗粒物监测仪 Page 2 of 28 § 1 仪器开盖 1. 关闭分析仪，并将供电电源线与仪器分离。 2. 使用”十字”螺丝刀，将仪器顶盖侧面 4 个螺丝钉松开并取下。 3. 螺丝钉取下后，向仪器后部平推顶盖，并从前部掀起。将顶盖取下。 Page 3 of 28 § 2 高压缓冲电池及高压开关 Note：应使用金属外壳的碱性电池，并必须在1 2 个月内更换电池，否则如果电池漏液会造成仪器损坏！！ Note：在进行所有操作及搬运时，必须注意保护高压开关！！ 1 高压缓冲电池及高压开关的作用：在仪器背面板上，设有高压缓冲电池盒及高压开关。其目的是为了保证仪器在临时或突然断电状态下，保存仪器内部参数以便下次开机调用使用。 2 高压开关的使用： 仪器状态 开关档位 指示灯状态 搬运和存放 OFF 灭 仪器运行状态 HV Buffer 灭 仪器停机 HV Buffer 亮 电池电量测试 Bat...
