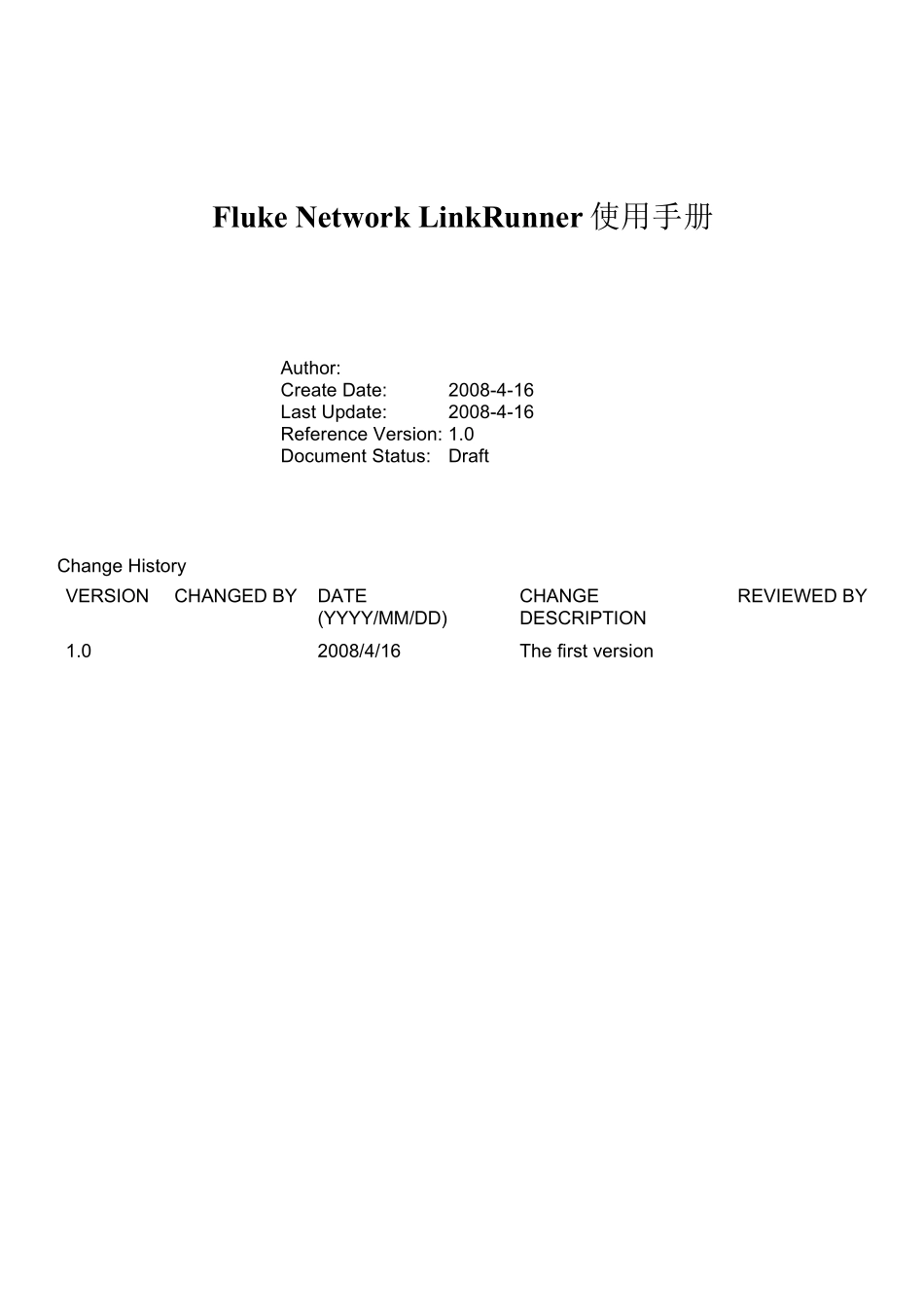

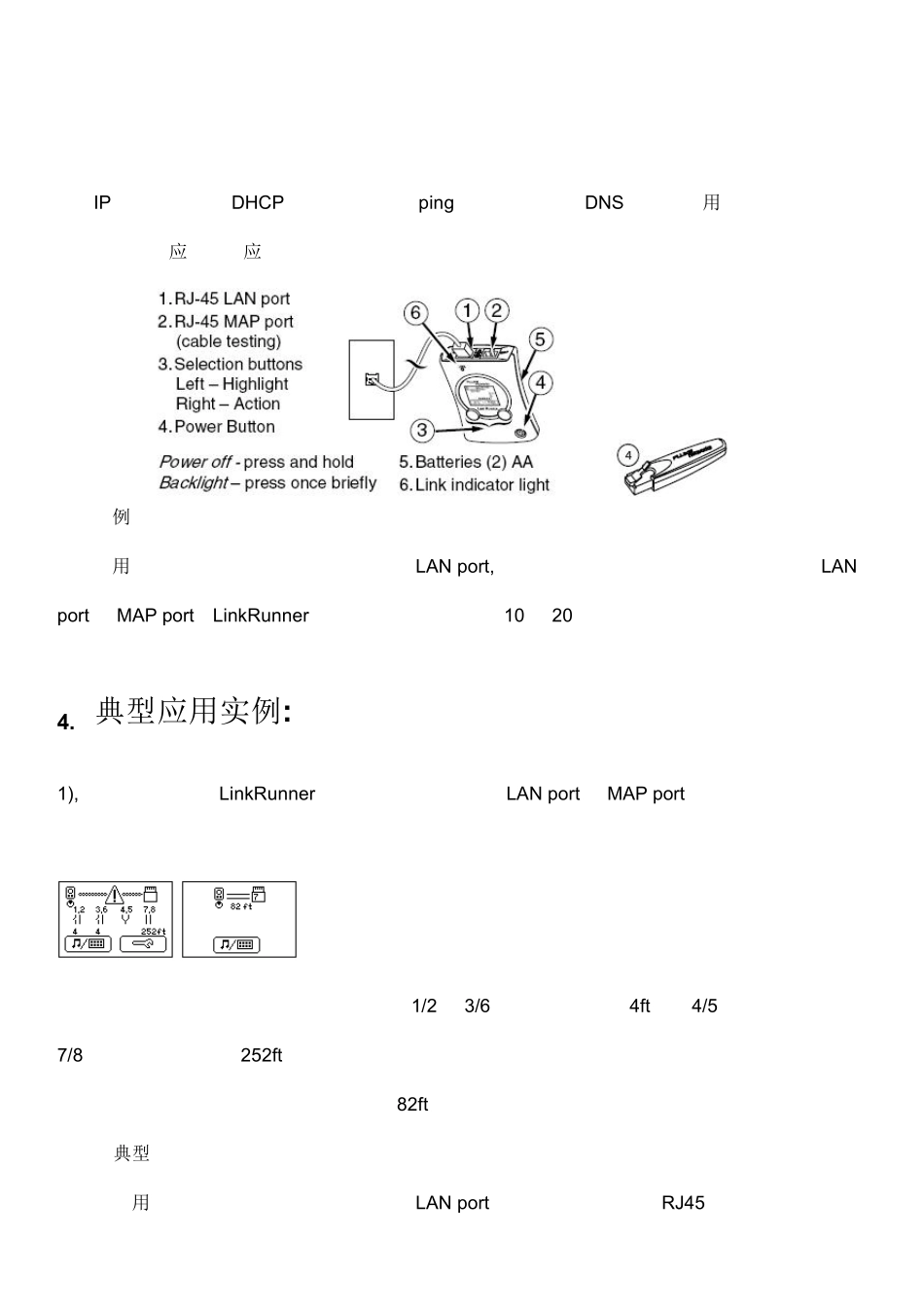

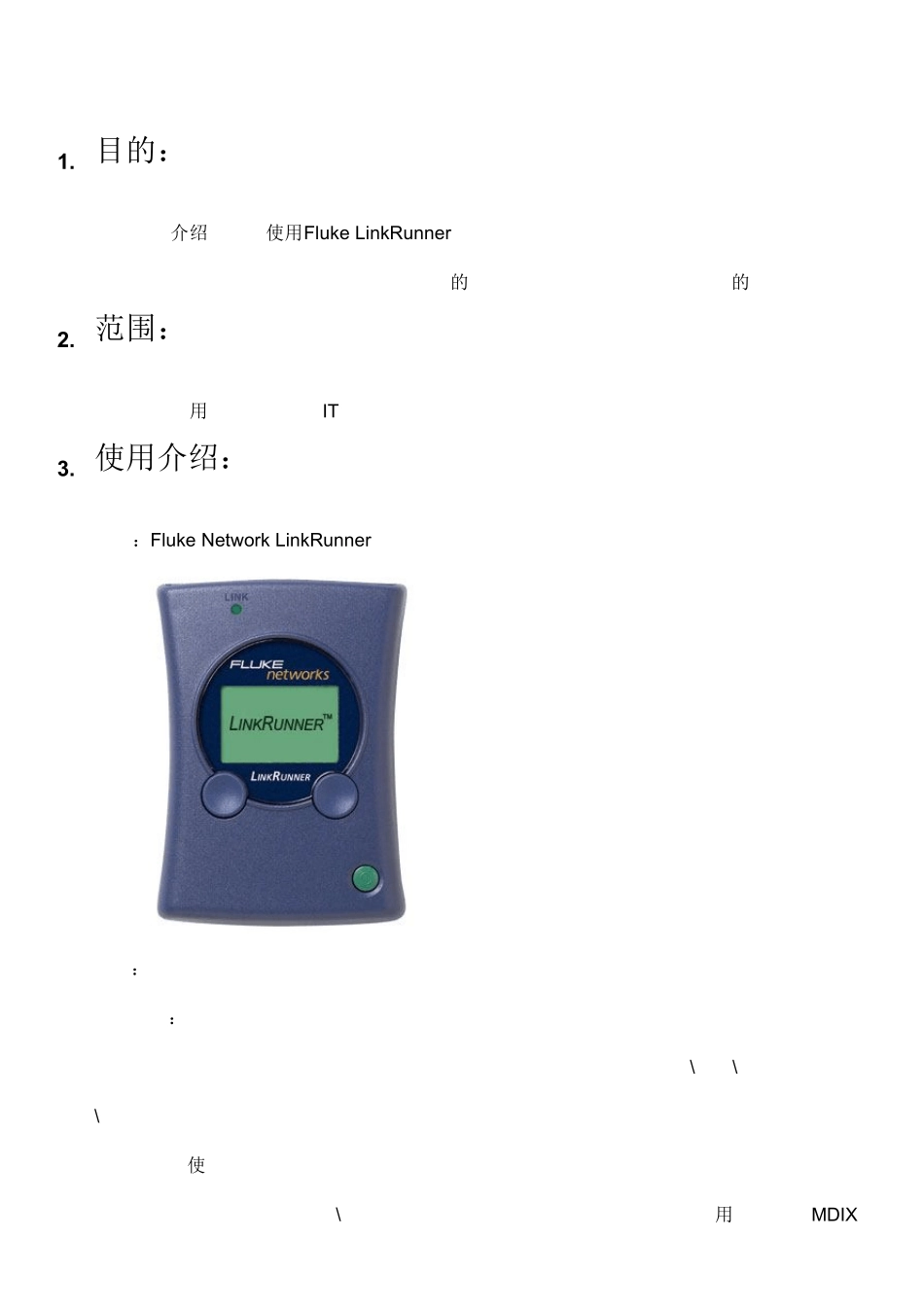

Fluke Netw ork LinkRunner 使用手册 Author: Create Date: 2008-4-16 Last Update: 2008-4-16 Reference Version: 1.0 Document Status: Draft Change History VERSION CHANGED BY DATE (YYYY/MM/DD) CHANGE DESCRIPTION REVIEWED BY 1.0 2008/4/16 The first version 1. 目的： 这篇文档介绍了如何使用Fluke LinkRunner 协助检查网络问题，执行故障诊断和解决物理层、数据链路层问题，改善普通网线测线仪存在的网络检查不够精确，测试功能少的问题。 2. 范围： 这篇文档适用于中国区全体IT 同事来协助做网络检查。 3. 使用介绍： 型号：Fluke Netw ork LinkRunner 图片： 基本功能： 基本电缆（包括跳线）测试，包括电缆长度测量（至开路点），电缆开路\短路\串绕线对，线序交叉\直通。 电缆走向，使交换机端口指示灯闪烁，确定交换机上电缆位置。 链路识别，包括端口速率，全\半双工状态，网络端口激活与否，网络端口利用率，自动 MDIX识别 IP 地址轮询，在 DHCP 环境中，轮询（ping）默认路由器，DNS 服务器和用户指定目标机，并返回轮询响应者和响应时间。 图例： 使用说明：仅仅需要开机，插入网线到 LAN port, 如果是跳线测试，分别插入跳线两端到 LAN port 和 MAP port，LinkRu nner 将自动开始测试，等待 10 到 20 秒测试之后，屏幕显示测试结果，然后进入读图时代，识别各种图标以了解测试结果。 4. 典型应用实例: 1), 跳线测试，启动 LinkRu nner，分别插入跳线两端到 LAN port 和 MAP port，等待片刻，屏幕出现如下测试结果， 左图显示该跳线存在线路开路和串绕问题，1/2 和 3/6 对线发生开路在 4ft 处，4/5 对线发生短路，7/8 对线正常，全长是 252ft。 右图显示该跳线正常，是直通线缆，全长 82ft。 另一种典型跳线测试，跳线已经固定在两个不同位置的线架上，但不确定两线架间的跳线质量情况，可以用一段已测试过的跳线一端插入到 LAN port，另一端插入线架的 RJ45 口，在对端线架的RJ45 口上插入LinkRunner 所附属的④定位指示器（Wireview office locator），启动LinkRunner，稍等片刻，屏幕将出现测试结果。 2)，电缆走向测试，线架上某端口跳接到另一线架，并和交换机相连，但不知道对应交换机哪一个端口，启动 LinkRunner，插入一段已测试过的跳线的一端到 LAN port，然后跳线另一端插入线架上的RJ45 端口，...
