flybuck变压器计算VIP专享

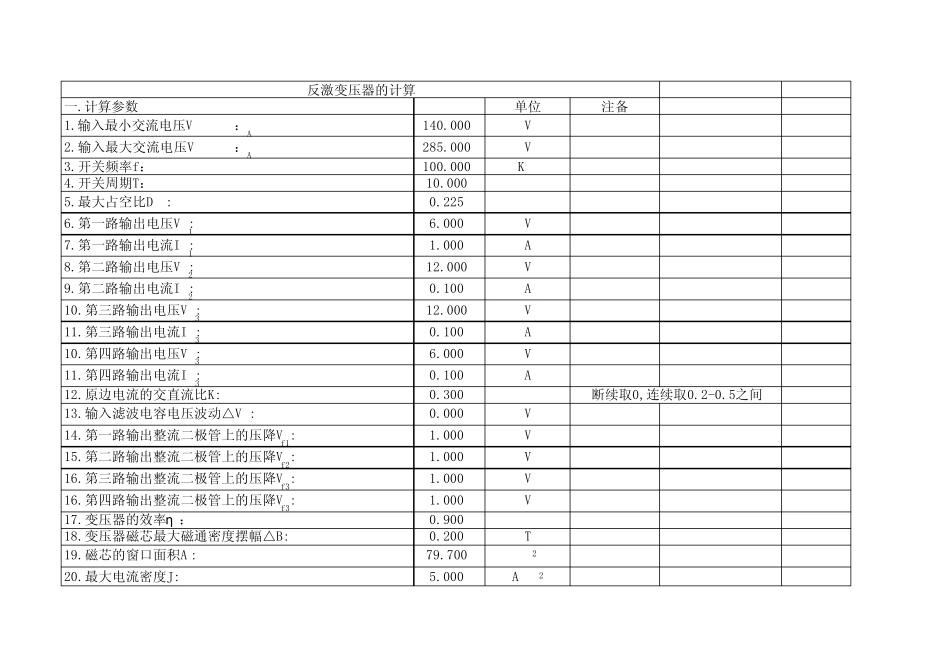

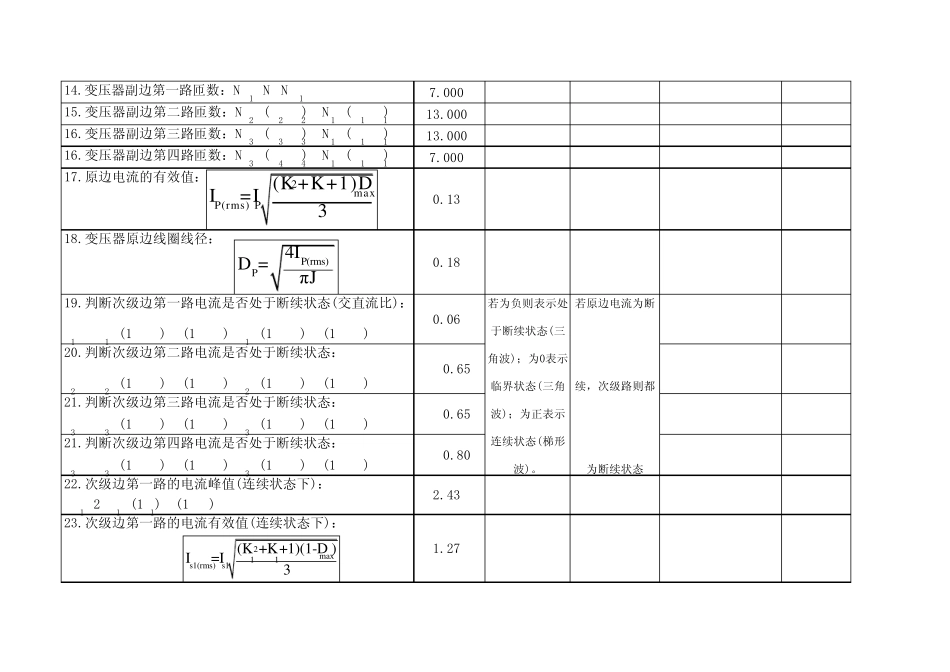

一.计算参数单位注备1.输入最小交流电压Vinmin(AC)：140.000V2.输入最大交流电压Vinmax(AC)：285.000V3.开关频率f：100.000KHZ4.开关周期T：10.000US5.最大占空比Dmax:0.2256.第一路输出电压Vo1:6.000V7.第一路输出电流Io1:1.000A8.第二路输出电压Vo2:12.000V9.第二路输出电流Io2:0.100A10.第三路输出电压Vo3:12.000V11.第三路输出电流Io3:0.100A10.第四路输出电压Vo3:6.000V11.第四路输出电流Io3:0.100A12.原边电流的交直流比K:0.30013.输入滤波电容电压波动△Vin:0.000V14.第一路输出整流二极管上的压降Vf1:1.000V15.第二路输出整流二极管上的压降Vf2:1.000V16.第三路输出整流二极管上的压降Vf3:1.000V16.第四路输出整流二极管上的压降Vf3:1.000V17.变压器的效率η ：0.90018.变压器磁芯最大磁通密度摆幅△B:0.200T19.磁芯的窗口面积Ae:79.700mm220.最大电流密度J:5.000A/mm2反激变压器的计算断续取0,连续取0.2-0.5之间二.计算过程：1.计算原边输入最小直流电压：Vinmin(DC)=1.414*Vinmin(AC)-△Vin=197.960V2.计算原边输入最大直流电压：Vinmax(DC)=1.414*Vinmax(AC)=402.990V3.计算第一路实际输出功率(包括整流二极管功耗)：PO1=(VO1+Vf1)*IO1=7.000W4.计算第二路实际输出功率(包括整流二极管功耗)：PO2=(VO2+Vf2)*IO2=1.300W5.计算第三路实际输出功率(包括整流二极管功耗)：PO3=(VO3+Vf3)*IO3=1.300W5.计算第四路实际输出功率(包括整流二极管功耗)：PO4=(VO4+Vf4)*IO4=0.700W6.计算总的实际输出功率(包括整流二极管功耗)：PO=PO1+PO2+PO3=10.300W7.计算总的实际输入功率： Pin=PO/η =11.444W8.输入平均电流: Iin(aver)=Pin/Vinmin(DC)=0.058A9.变压器原边的峰值电流：IP=2*Iin(aver)/(1+k)/Dmax=0.395A10.变压器原边电流的变化量：△IP=IP*(1-K)=0.277A11.变压器的原边电感量：LP=Vinmin(DC)*Dmax*T/△IP=1.610mH12.变压器的原边匝数：NP=Vinmin(DC)*Dmax*T/(△B*Ae)=57.00013.变压器原副边的匝比:NPS1=Vinmin(DC)*Dmax/(Vo1+Vf1)/(1-Dmax)=8.21014.变压器副边第一路匝数：NS1=NP/NPS1=7.00015.变压器副边第二路匝数：NS2=(Vo2+Vf2)*NS1/(Vo1+Vf1)=13.00016.变压器副边第三路匝数：NS3=(Vo3+Vf3)*NS1/(Vo1+Vf1)=13.00016.变压器副边第四路匝数：NS3=(Vo4+Vf4)*NS1/(Vo1+Vf1)=7.00017.原边电流的有效值：0.13A18.变压器原边线圈线径：0.18mm19.判断次级边第一路电流是否处于断续状态(交直流比)：K1=[PO1*(1+K)-Pin*(1-K)]/[PO1*(1+K)+Pin*...
