FP93流程图

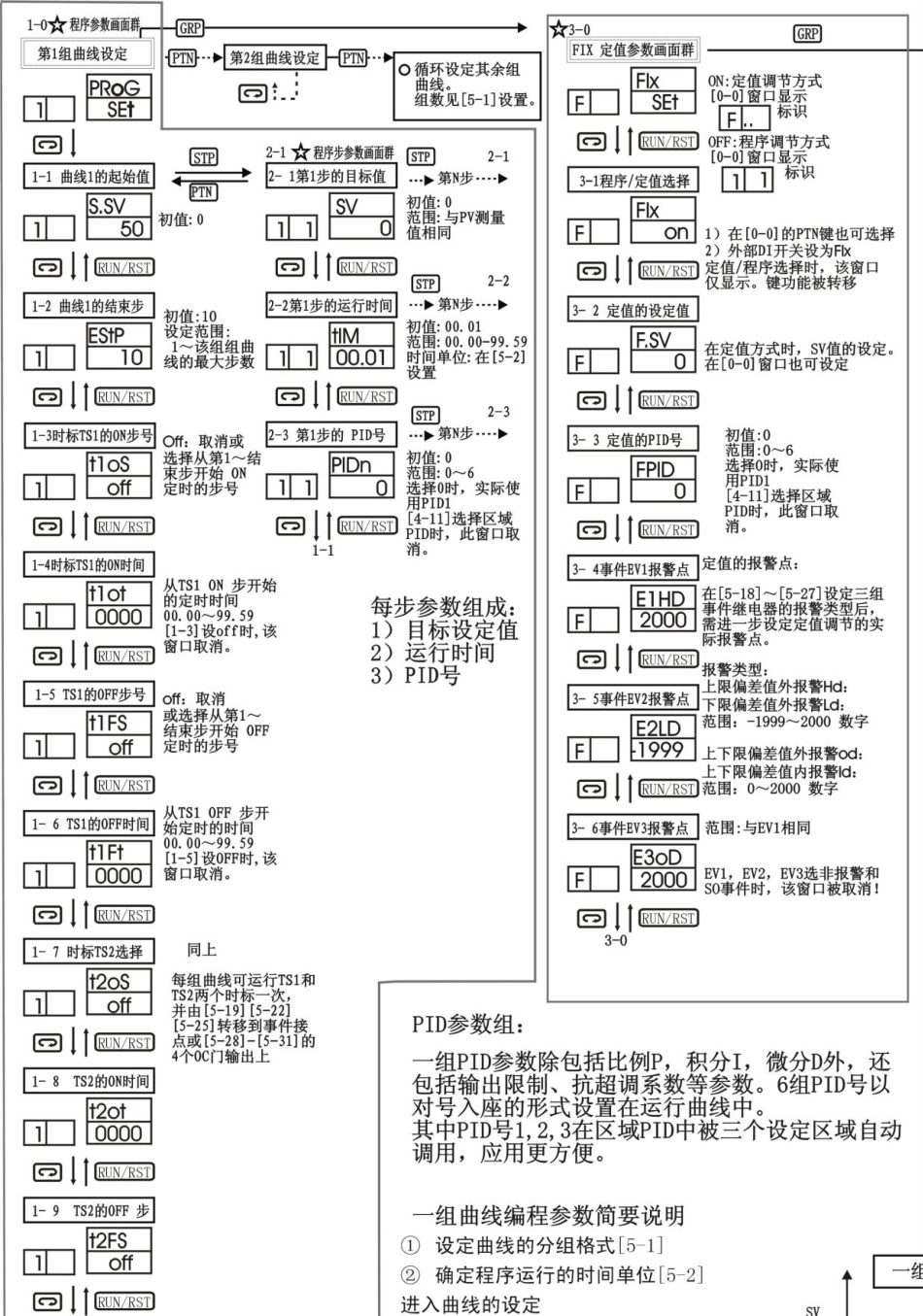

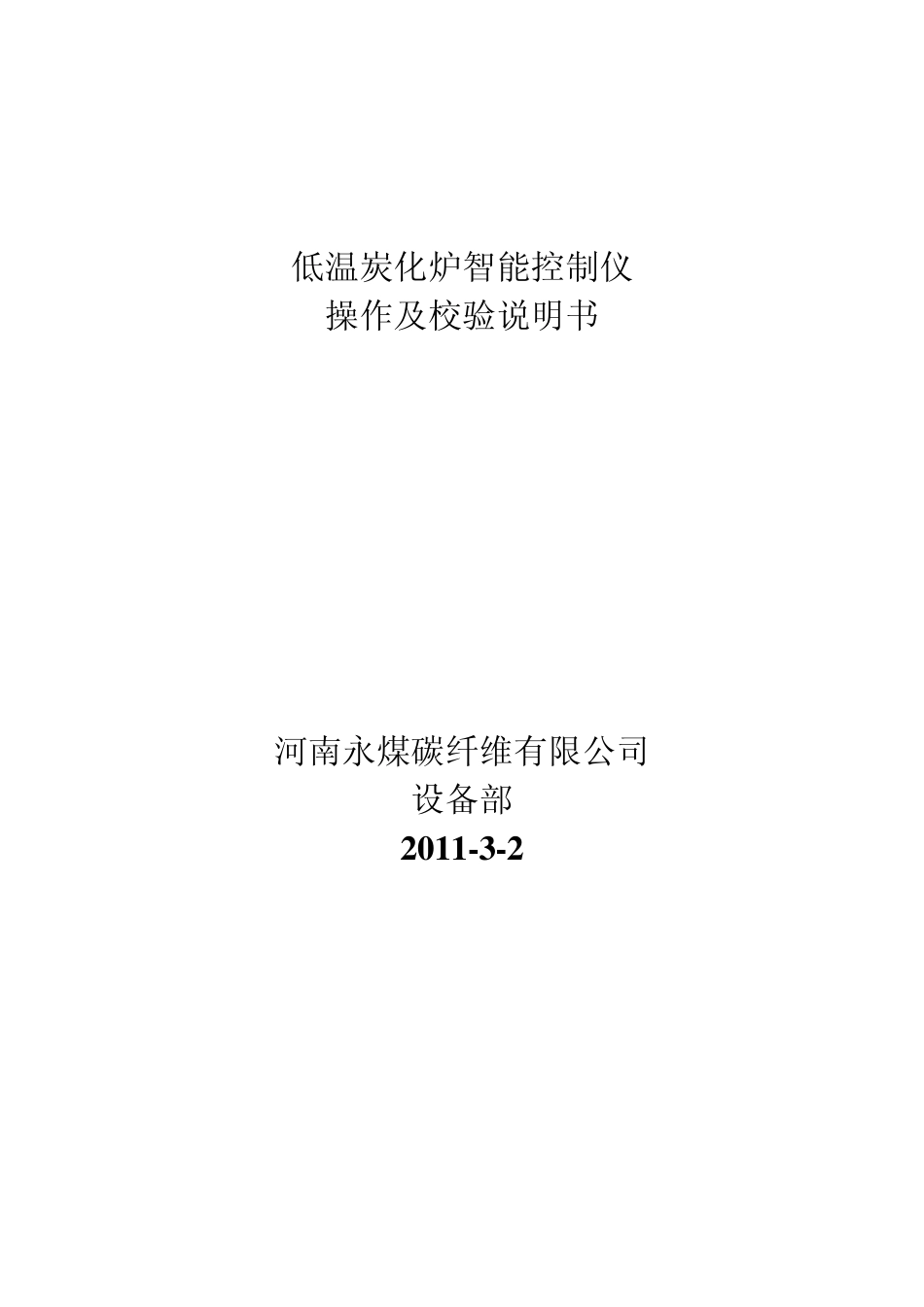

低温炭化炉智能控制仪 操作及校验说明书 河南永煤碳纤维有限公司 设备部 2 0 1 1 -3 -2 日本岛电 FP93 可编程 PID 调节器中文操作说明 FP93 是 日 本 岛 电 公 司 高 性 能 的 0.3 级 可 编 程 PID 调 节 器 ， 它 功 能 完 善 ， 性能 优 良 、 设 计 细 腻 。 具 有 自 由 输 入 ， 四 位 超 大 高 亮 的 字 符 显 示 ， 众 多 的 状 态 指示 。 可 带 4 组 曲 线 最 大 40 段 可 编 程 ， 六 组 专 家 PID 参 数 ， 更 高 级 的 区 域 PID 算法 。 带 手 动 、 停 电 和 故 障 保 护 、 模 拟 变 送 、 通 讯 接 口 、 两 路 时 标 输 出 ， I/O 接口 包 括 4 组 DI 外 部 开 关 、 3 路 继 电 器 和 4 路 OC 扩 展 门 共 16 种 和 事 件 。 一 ． 仪 表 的 显 示 面 板 和 功 能 键 二 ． 操 作 流 程 图 说 明 FP93 可 分 为 六 个 窗 口 群 ,每 个 窗 口 群 的 第 一 个 窗 口 用星 号 代 表 ， 全 部 的 子窗 口和 用 虚线 表 示 的 选件 子窗 口 共 95 个 。 每 个 窗 口 采用 了编 号 ,例如传感器 量程 选择窗 口 [5-5],表 示 第 5 窗 口 群 的 第 5 号 窗 口 。 进入 子窗 口 ， 按增减键 修改参数 时 ， 面 板 SV 窗 口 的 小数 点闪动 ， 按ENT 键 确认修改后， 小数 点灭。 三． 简单加热系统定值调 节 的 快速入 门 设 置例 1． 定值设 置例：仪 表 选用 FP93-8P-90-N1000, K 型热偶0.0～800.0℃输 入 ,P型输 出 接 固态 继 电 器 。 设 定温度为600.0℃,EV1 上限绝对值报警值650.0℃,EV2 下限绝对值报警值550℃, EV2 的 报警为 上电 抑制。 首先按面 板 RUN/RST（运行/复位 键 ）， 使仪 表 进入 复位 ， 面 板 RUN 运行灯灭，确定键 和 窗 口 是 不被锁定或被转移到外 部 操 作 ， 参 照中文流 程 图 设 置： 在[5-5]窗 口 ,将传感器 量程 代 码设 定为 :05(K 型热偶0.0～800.0℃) 。 1)在[5-6]窗 口 ,选择传感器 量程 的 单位C（0.0～800.0℃） 。 2)在[5-12]窗 口 ,将调 节 输 出 极性 设 为 :rA 反作 用 （加热）。 3)在[5-13]...
