FS复合外墙模板保温施工方案

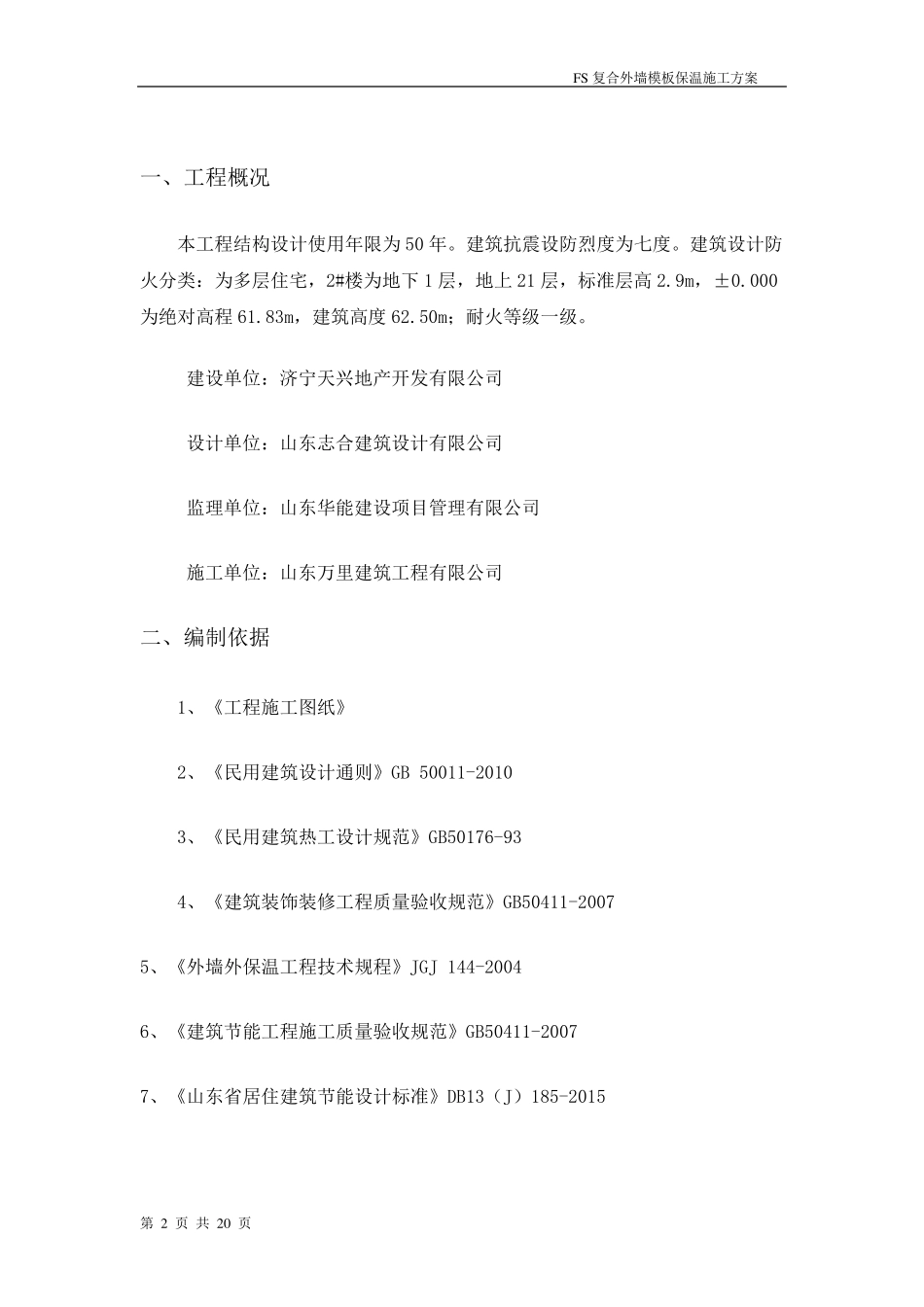

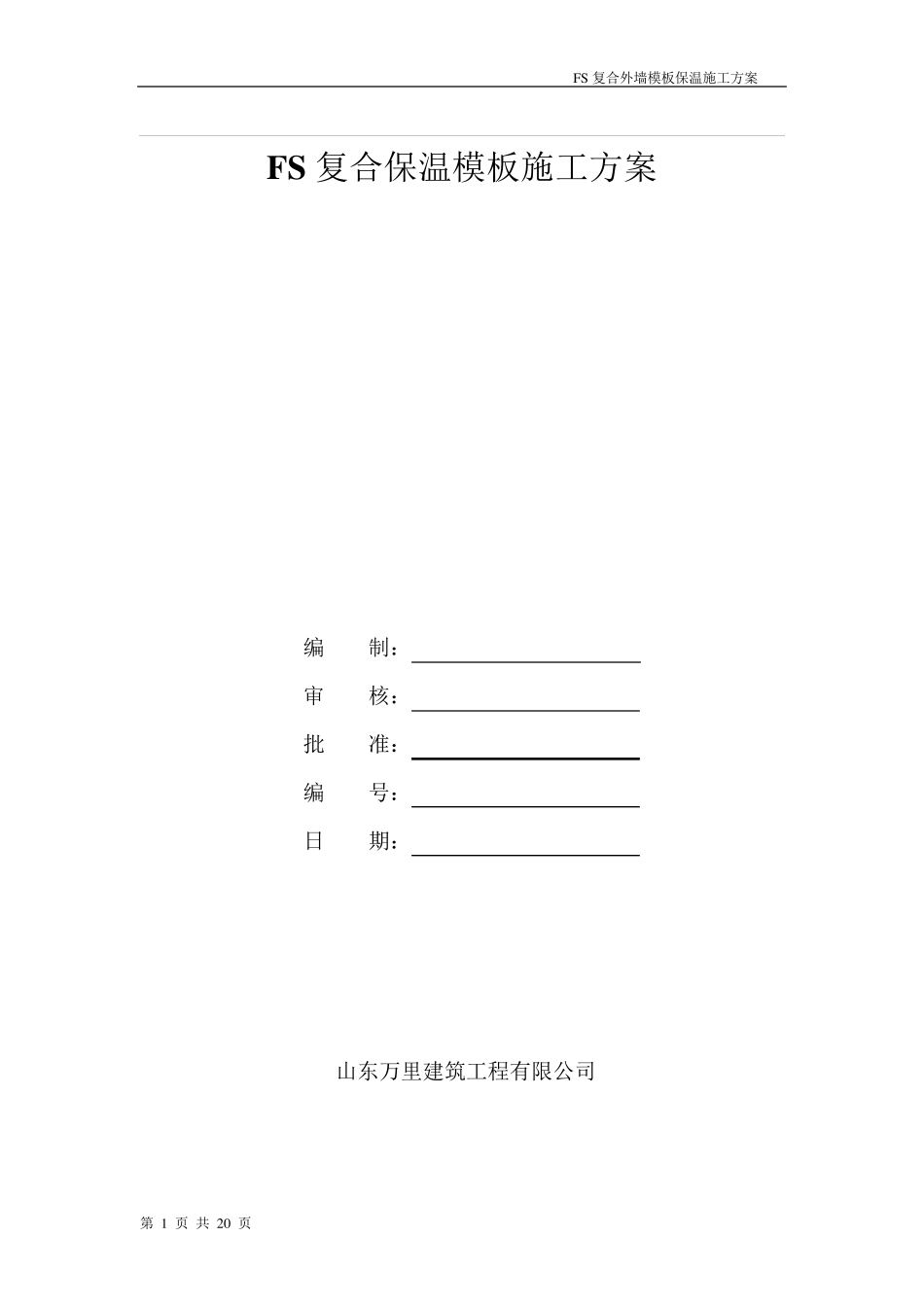

FS 复合外墙模板保温施工方案 第 1 页 共 20 页 FS 复合保温模板施工方案 编 制： 审 核： 批 准： 编 号： 日 期： 山东万里建筑工程有限公司 FS 复合外墙模板保温施工方案 第 2 页 共 20 页 一、工程概况 本工程结构设计使用年限为50 年。建筑抗震设防烈度为七度。建筑设计防火分类：为多层住宅，2#楼为地下1 层，地上21 层，标准层高2.9m，±0.000为绝对高程61.83m，建筑高度62.50m；耐火等级一级。 建设单位：济宁天兴地产开发有限公司 设计单位：山东志合建筑设计有限公司 监理单位：山东华能建设项目管理有限公司 施工单位：山东万里建筑工程有限公司 二、编制依据 1、《工程施工图纸》 2、《民用建筑设计通则》GB 50011-2010 3、《民用建筑热工设计规范》GB50176-93 4、《建筑装饰装修工程质量验收规范》GB50411-2007 5、《外墙外保温工程技术规程》JGJ 144-2004 6、《建筑节能工程施工质量验收规范》GB50411-2007 7、《山东省居住建筑节能设计标准》DB13（J）185-2015 FS 复合外墙模板保温施工方案 第 3 页 共 20 页 三、FS 复合保温构造示意图 经工厂化预制，在现浇混凝土施工中起外模板作用的复合保温板,称为 FS复合保温外模板（简称 FS 外模板），其由保温层、粘结层、加强勒、保温过渡层、内(外)侧粘结加强层、连接件等部分构成。以 FS 复合保温外模板为永久性外模板，内侧浇筑混凝土，外侧做水泥砂浆抹面层及饰面层，通过连接件将 FS复合保温外模板与混凝土牢固连接在一起而形成的保温结构系统，称为 FS 外模板复合保温体系。FS 外模板复合保温体系构造见下图。 四、施工准备 4、1 施工前对施工人员进行 FS 复合保温外模板施工工艺等内容的培训。 4、2 熟悉了解 FS 复合保温外模板施工的相关技术要求。 4、3 施工现场水、电、路畅通，具有材料堆放和加工场地，其他施工设施齐全规范。 FS 复合外墙模板保温施工方案 第 4 页 共 20 页 4、4 FS 复合保温外模板应有专门的堆放和加工场地，场地应进行平整并夯实或硬化，做好排水措施。场地宜设在吊装设备工作范围之内，FS 复合保温外模板用量应满足施工现场的进度要求， 4、5 塔吊等机具工作正常。FS 复合保温外模板用塔吊进行垂直运输，吊装时，FS 复合保温外模板四周应用木方等做好防护措施，避免出现缺棱、掉角等问题。4、6 FS 复合保温外模板应根据施工进度提前进场。运输时应轻拿...
