GB150压力容器讲解

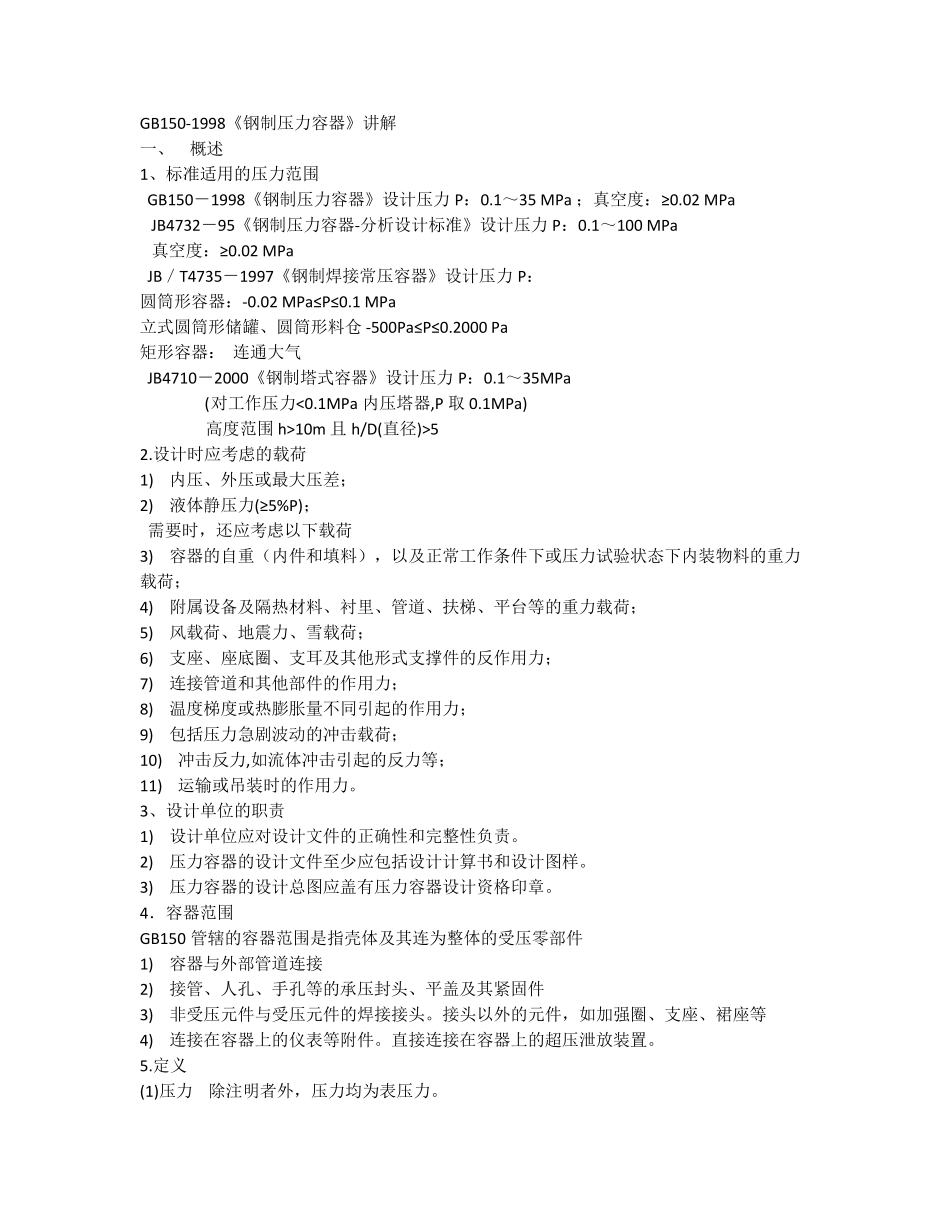

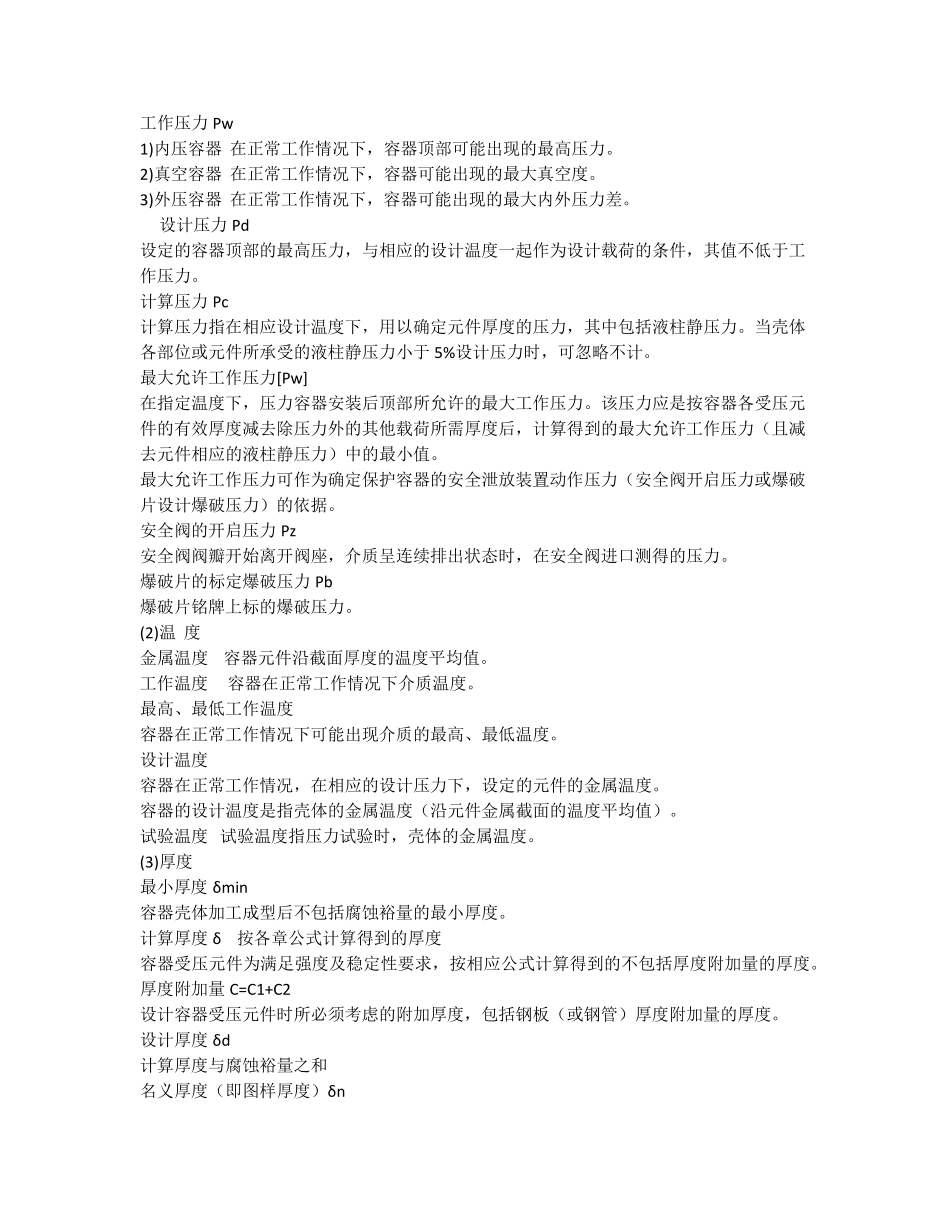

GB150-1998《钢制压力容器》讲解 一、 概述 1、标准适用的压力范围 GB150－1998《钢制压力容器》设计压力P：0.1～35 MPa ；真空度：≥ 0.02 MPa JB4732－95《钢制压力容器-分析设计标准》设计压力P：0.1～100 MPa 真空度：≥ 0.02 MPa JB／T4735－1997《钢制焊接常压容器》设计压力P： 圆筒形容器：-0.02 MPa≤ P≤ 0.1 MPa 立式圆筒形储罐、圆筒形料仓 -500Pa≤ P≤ 0.2000 Pa 矩形容器： 连通大气 JB4710－2000《钢制塔式容器》设计压力P：0.1～35MPa (对工作压力<0.1MPa 内压塔器,P 取 0.1MPa) 高度范围 h>10m 且 h/D(直径)>5 2.设计时应考虑的载荷 1) 内压、外压或最大压差； 2) 液体静压力(≥ 5%P)； 需要时，还应考虑以下载荷 3) 容器的自重（内件和填料），以及正常工作条件下或压力试验状态下内装物料的重力载荷； 4) 附属设备及隔热材料、衬里、管道、扶梯、平台等的重力载荷； 5) 风载荷、地震力、雪载荷； 6) 支座、座底圈、支耳及其他形式支撑件的反作用力； 7) 连接管道和其他部件的作用力； 8) 温度梯度或热膨胀量不同引起的作用力； 9) 包括压力急剧波动的冲击载荷； 10) 冲击反力,如流体冲击引起的反力等； 11) 运输或吊装时的作用力。 3、设计单位的职责 1) 设计单位应对设计文件的正确性和完整性负责。 2) 压力容器的设计文件至少应包括设计计算书和设计图样。 3) 压力容器的设计总图应盖有压力容器设计资格印章。 4．容器范围 GB150 管辖的容器范围是指壳体及其连为整体的受压零部件 1) 容器与外部管道连接 2) 接管、人孔、手孔等的承压封头、平盖及其紧固件 3) 非受压元件与受压元件的焊接接头。接头以外的元件，如加强圈、支座、裙座等 4) 连接在容器上的仪表等附件。直接连接在容器上的超压泄放装置。 5.定义 (1)压力 除注明者外，压力均为表压力。 工作压力 Pw 1)内压容器 在正常工作情况下，容器顶部可能出现的最高压力。 2)真空容器 在正常工作情况下，容器可能出现的最大真空度。 3)外压容器 在正常工作情况下，容器可能出现的最大内外压力差。 设计压力 Pd 设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷的条件，其值不低于工作压力。 计算压力 Pc 计算压力指在相应设计温度下，用以确定元件厚度的压力，其中包括液柱静压力。当壳体各部位或元件所承受的液柱静压力小于 5%设计压力时，可忽略不计。 ...
