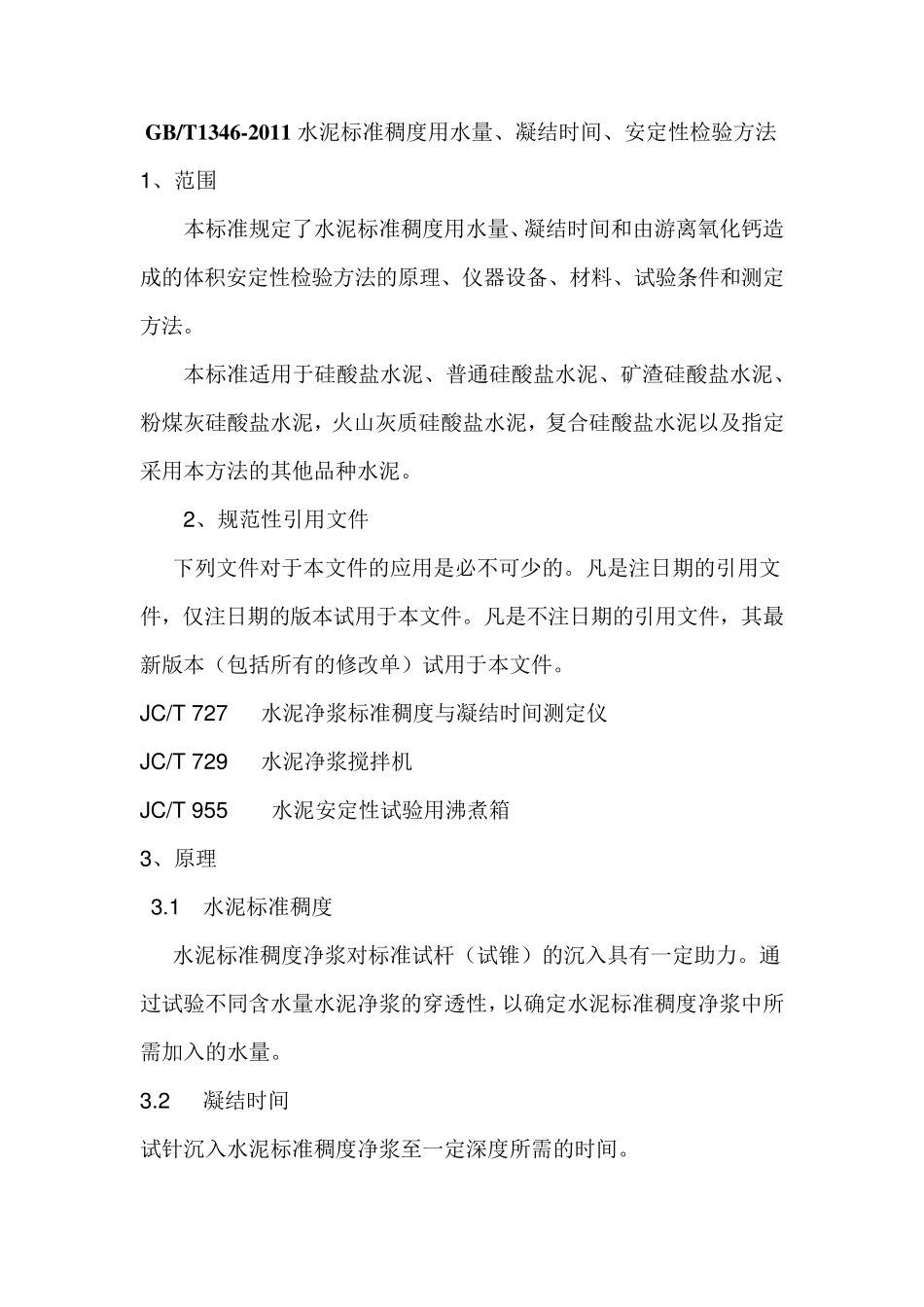

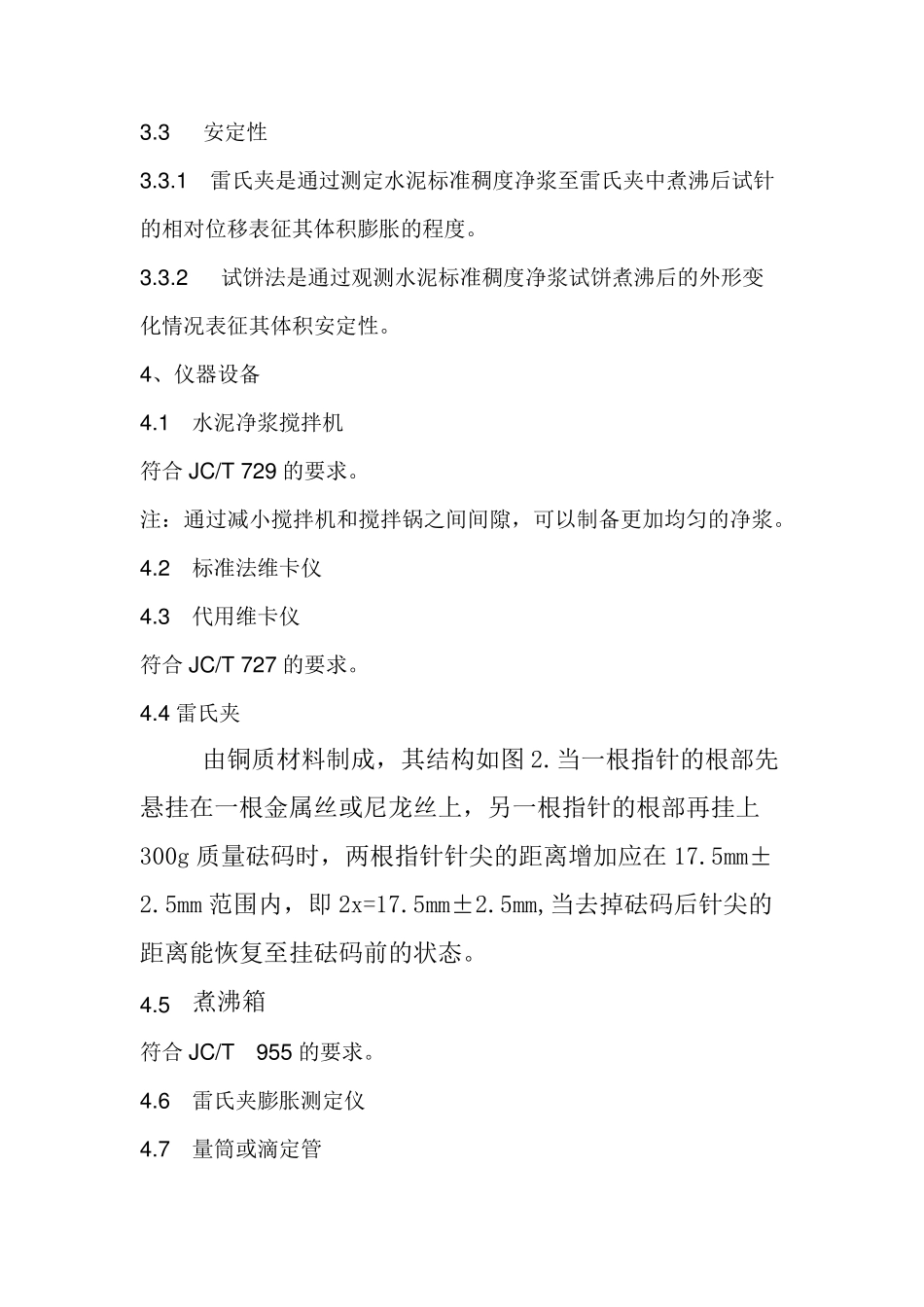

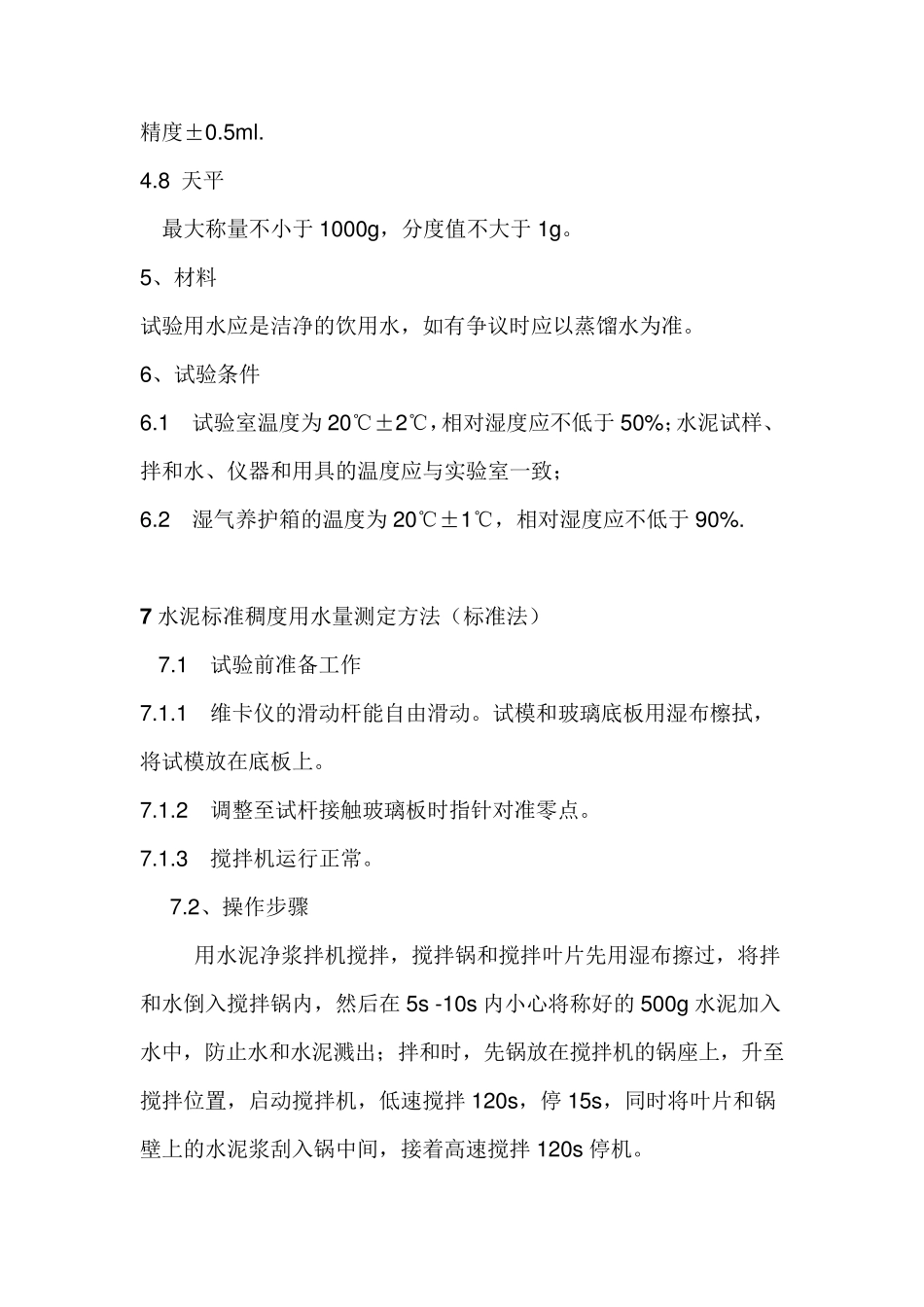

GB/T1346-2011 水泥标准稠度用水量、凝结时间、安定性检验方法 1、范围 本标准规定了水泥标准稠度用水量、凝结时间和由游离氧化钙造成的体积安定性检验方法的原理、仪器设备、材料、试验条件和测定方法。 本标准适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，火山灰质硅酸盐水泥，复合硅酸盐水泥以及指定采用本方法的其他品种水泥。 2、规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本试用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）试用于本文件。 JC/T 727 水泥净浆标准稠度与凝结时间测定仪 JC/T 729 水泥净浆搅拌机 JC/T 955 水泥安定性试验用沸煮箱 3、原理 3.1 水泥标准稠度 水泥标准稠度净浆对标准试杆（试锥）的沉入具有一定助力。通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。 3.2 凝结时间 试针沉入水泥标准稠度净浆至一定深度所需的时间。 3.3 安定性 3.3.1 雷氏夹是通过测定水泥标准稠度净浆至雷氏夹中煮沸后试针的相对位移表征其体积膨胀的程度。 3.3.2 试饼法是通过观测水泥标准稠度净浆试饼煮沸后的外形变化情况表征其体积安定性。 4、仪器设备 4.1 水泥净浆搅拌机 符合JC/T 729 的要求。 注：通过减小搅拌机和搅拌锅之间间隙，可以制备更加均匀的净浆。 4.2 标准法维卡仪 4.3 代用维卡仪 符合JC/T 727 的要求。 4.4 雷氏夹 由铜质材料制成，其结构如图2.当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g 质量砝码时，两根指针针尖的距离增加应在17.5mm±2.5mm 范围内，即 2x=17.5mm±2.5mm,当去掉砝码后针尖的距离能恢复至挂砝码前的状态。 4.5 煮沸箱 符合JC/T 955 的要求。 4.6 雷氏夹膨胀测定仪 4.7 量筒或滴定管 精度±0.5ml. 4.8 天平 最大称量不小于 1000g，分度值不大于 1g。 5、材料 试验用水应是洁净的饮用水，如有争议时应以蒸馏水为准。 6、试验条件 6.1 试验室温度为 20℃±2℃，相对湿度应不低于 50%；水泥试样、拌和水、仪器和用具的温度应与实验室一致； 6.2 湿气养护箱的温度为 20℃±1℃，相对湿度应不低于 90%. 7 水泥标准稠度用水量测定方法（标准法） 7.1 试验前准备工作 7.1.1 维卡仪的滑动杆能自由滑动。试模和玻璃底板用湿布檫拭，将试模放在底板上。 7.1.2...
