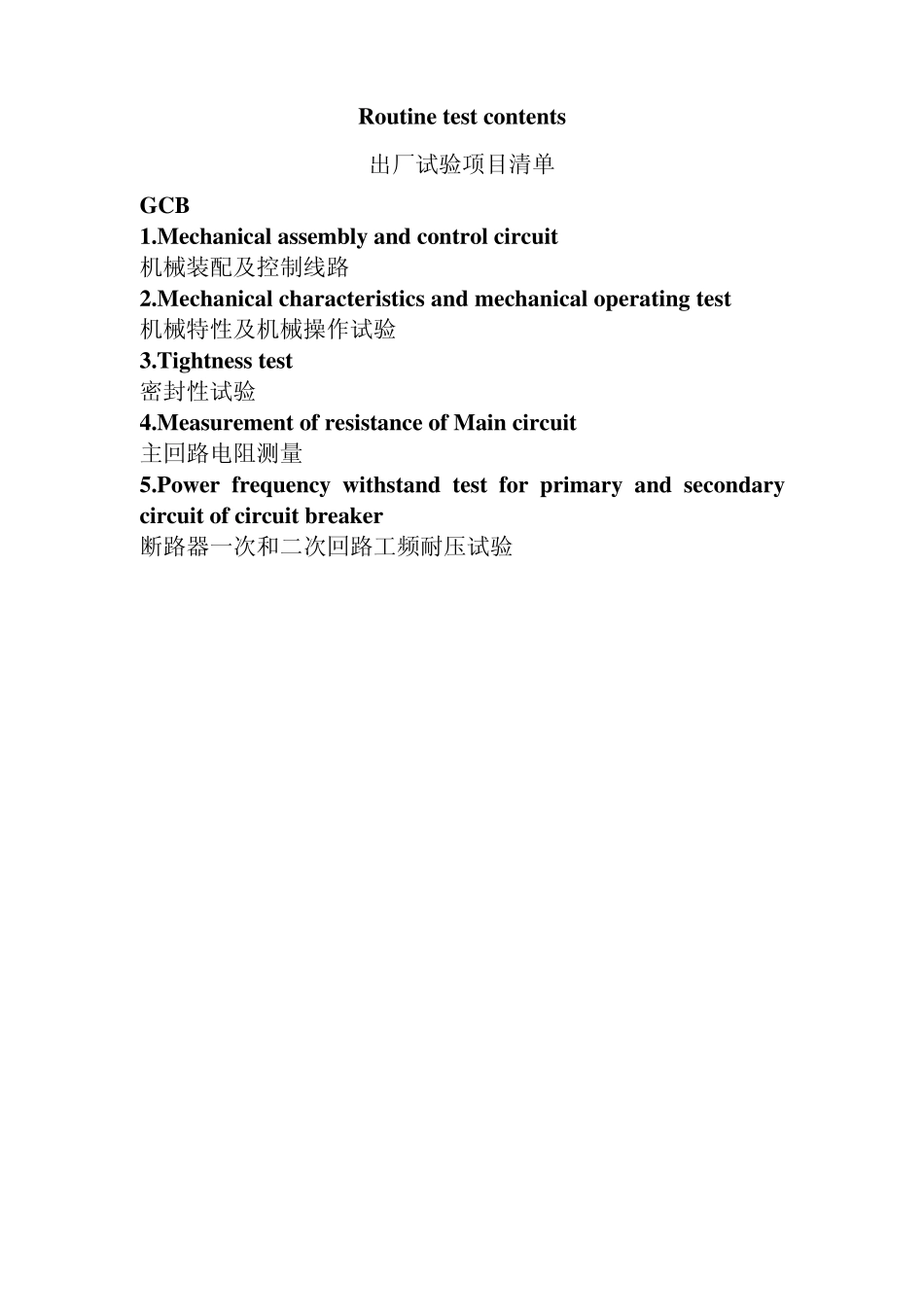

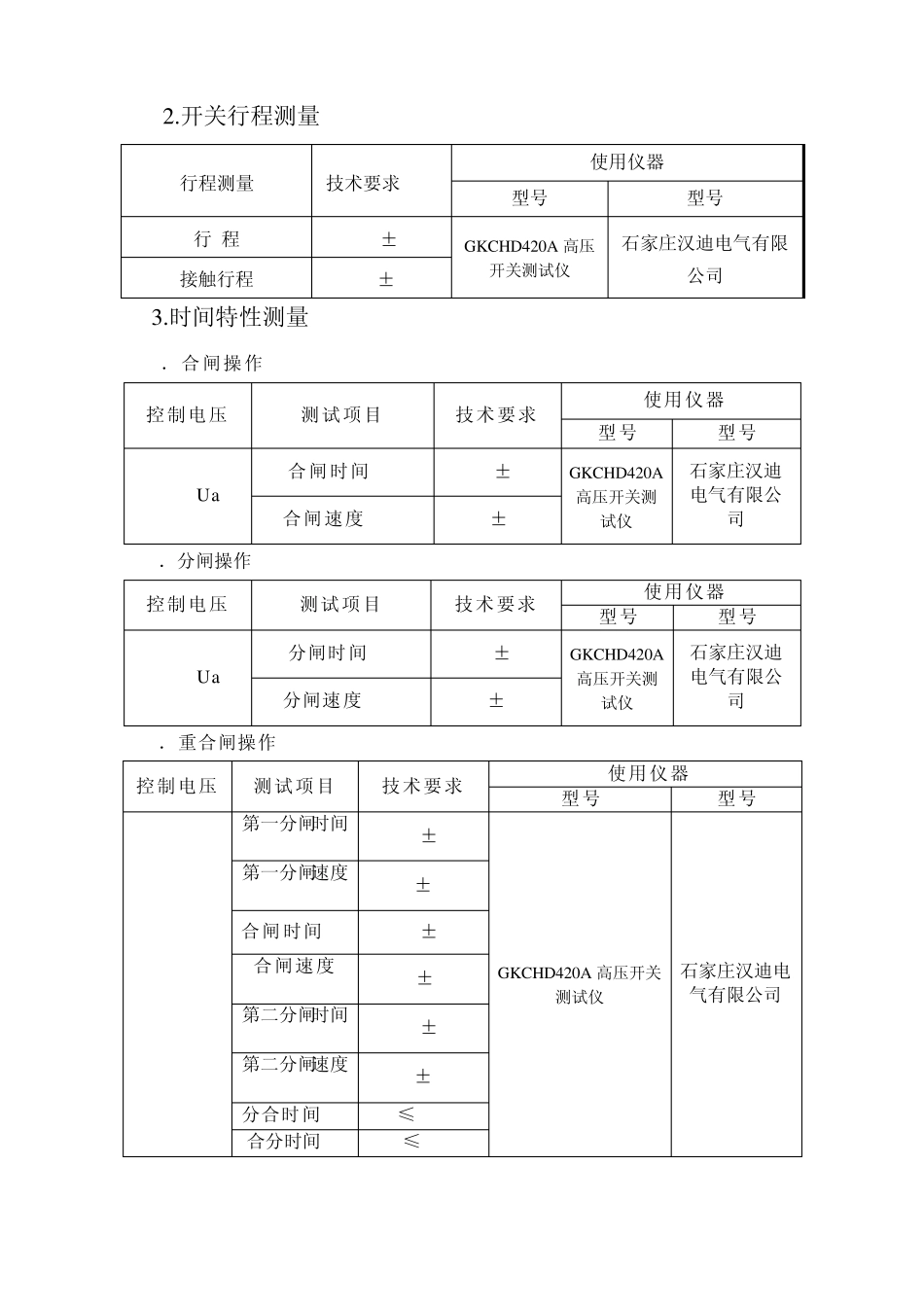

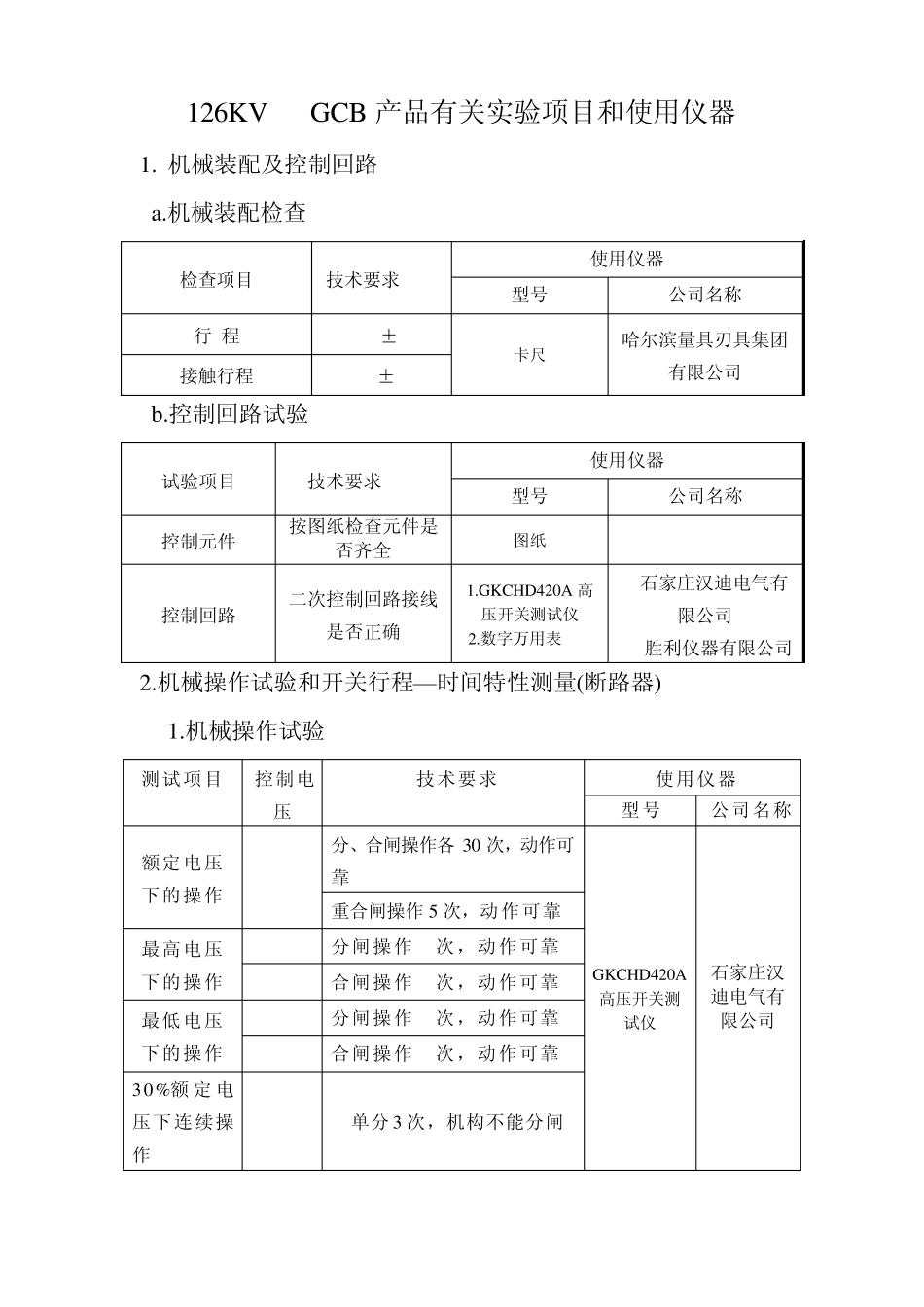

Routine test contents 出厂试验项目清单 GCB 1.Mechanical assembly and control circuit 机械装配及控制线路 2.Mechanical characteristics and mechanical operating test 机械特性及机械操作试验 3.Tightness test 密封性试验 4.Measurement of resistance of Main circuit 主回路电阻测量 5.Power frequency withstand test for primary and secondary circuit of circuit breaker 断路器一次和二次回路工频耐压试验 126KV GCB 产品有关实验项目和使用仪器 1. 机械装配及控制回路 a.机械装配检查 检查项目 技术要求(mm) 使用仪器 型号 公司名称 行 程 120±2 卡尺 哈尔滨量具刃具集团有限公司 接触行程 35±2 b.控制回路试验 试验项目 技术要求(mm) 使用仪器 型号 公司名称 控制元件 按图纸检查元件是否齐全 图纸 控制回路 二次控制回路接线是否正确 1.GKCHD420A 高压开关测试仪 2.数字万用表 1.石家庄汉迪电气有限公司 2.胜利仪器有限公司 2.机械操作试验和开关行程—时间特性测量(断路器) 1.机械操作试验 测试项目 控制电压 技术要求 使用仪器 型号 公司名称 额定电压下的操作 100%Ua 分、合闸操作各 30 次，动作可靠 GKCHD420A高压开关测试仪 石家庄汉迪电气有限公司 重合闸操作 5 次，动作可靠 最高电压下的操作 120%Ua 分闸操作 5次，动作可靠 110%Ua 合闸操作 5次，动作可靠 最低电压下的操作 65%Ua 分闸操作 5次，动作可靠 80%Ua 合闸操作 5次，动作可靠 30%额 定 电压下连续操作 30%Ua 单分 3 次，机构不能分闸 2.开关行程测量 行程测量 技术要求(mm) 使用仪器 型号 型号 行 程 120±2 GKCHD420A 高压开关测试仪 石家庄汉迪电气有限公司 接触行程 35±2 3.时间特性测量 a．合闸操作 控制电压 测试项目 技术要求 使用仪器 型号 型号 100%Ua 合闸时间 ms 80±8 GKCHD420A高压开关测试仪 石家庄汉迪电气有限公司 合闸速度 m/s 2.5±0.3 b．分闸操作 控制电压 测试项目 技术要求 使用仪器 型号 型号 100%Ua 分闸时间 ms 30±5 GKCHD420A高压开关测试仪 石家庄汉迪电气有限公司 分闸速度 m/s 5.0±0.3 c．重合闸操作 控制电压 测试项目 技术要求 使用仪器 型号 型号 100%Ua 第一分闸时间ms 30±5 GKCHD420A 高压开关测试仪 石家庄汉迪电气有限公司 第一...
