GEMWD系统使用说明

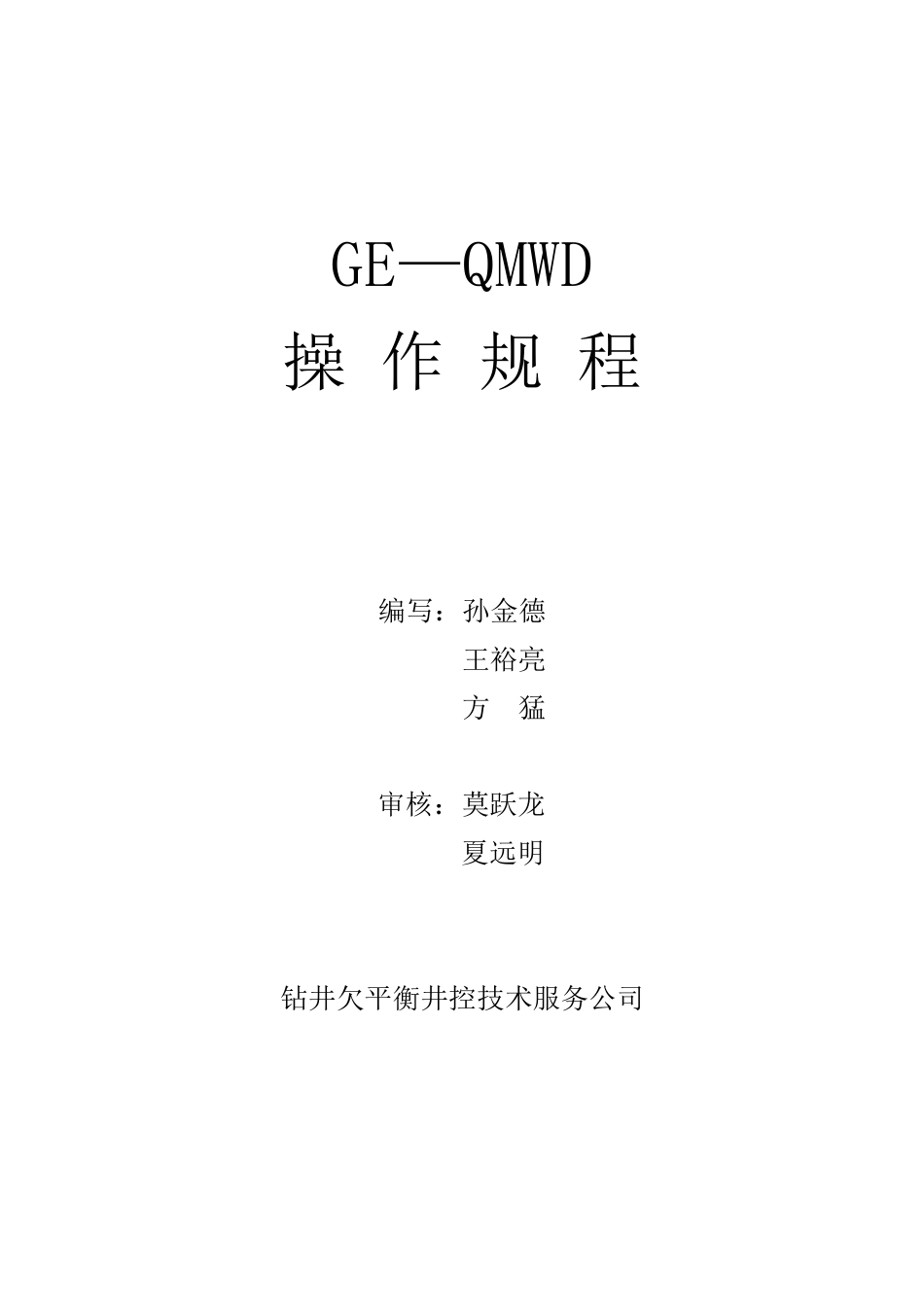

GE—QMWD操 作 规 程编写：孙金德王裕亮方猛审核：莫跃龙夏远明钻井欠平衡井控技术服务公司1前言2004年进口的GE的QMWD的仪器系统，先后两次对其地面设备进行调试都未成功，主要原因软件不全；第三次外方工作人员来我公司经过两天的调试安装成功，主要时间浪费在驱动程序的安装和网络设置上。此套仪器的薄弱环节是地面设备多，计算机网络设置复杂，给工作带来不便。我们编写此手册，以方便工程师在现场进行操作。手册分五个部分：一、地面设备的连接部分，包括两台计算机、安全箱、路由器、接口箱和司显的连接要求和电源要求。二、硬件操作部分。主要包括电池、探管的测试，限流环和蘑菇头的配置，仪器的下入，上井所带工具清单等。三、两台计算机相关软件、驱动的安装和网络有关的设置说明。四、常见地面设备问题的解决方法。五、在地面对探管及接收器参数的设置。本说明可能有许多不足之处，望各位在工作中能够提出改进的内容，使其完善和实用。目录2第一篇 MWD 仪器地面设备的使用说明...................................................4一、安全箱（PN384300）...............................................................................4二、主机（PN 460004）.....................................................................................4三、3COM 路由器（PN 460001）........................................................................4四、辅助电脑（显示电脑，PN 460004）.........................................................5五、接口箱(HIM).................................................................................................5六、司钻显示器（DIM）.....................................................................................5七、传感器（PN 450017）.................................................................................5第二篇硬件操作部分............................................................................6一电池的更换与测试.....................................................................................6二扶正器的测试.............................................................................................7三PULSER 的测试...............................................................
