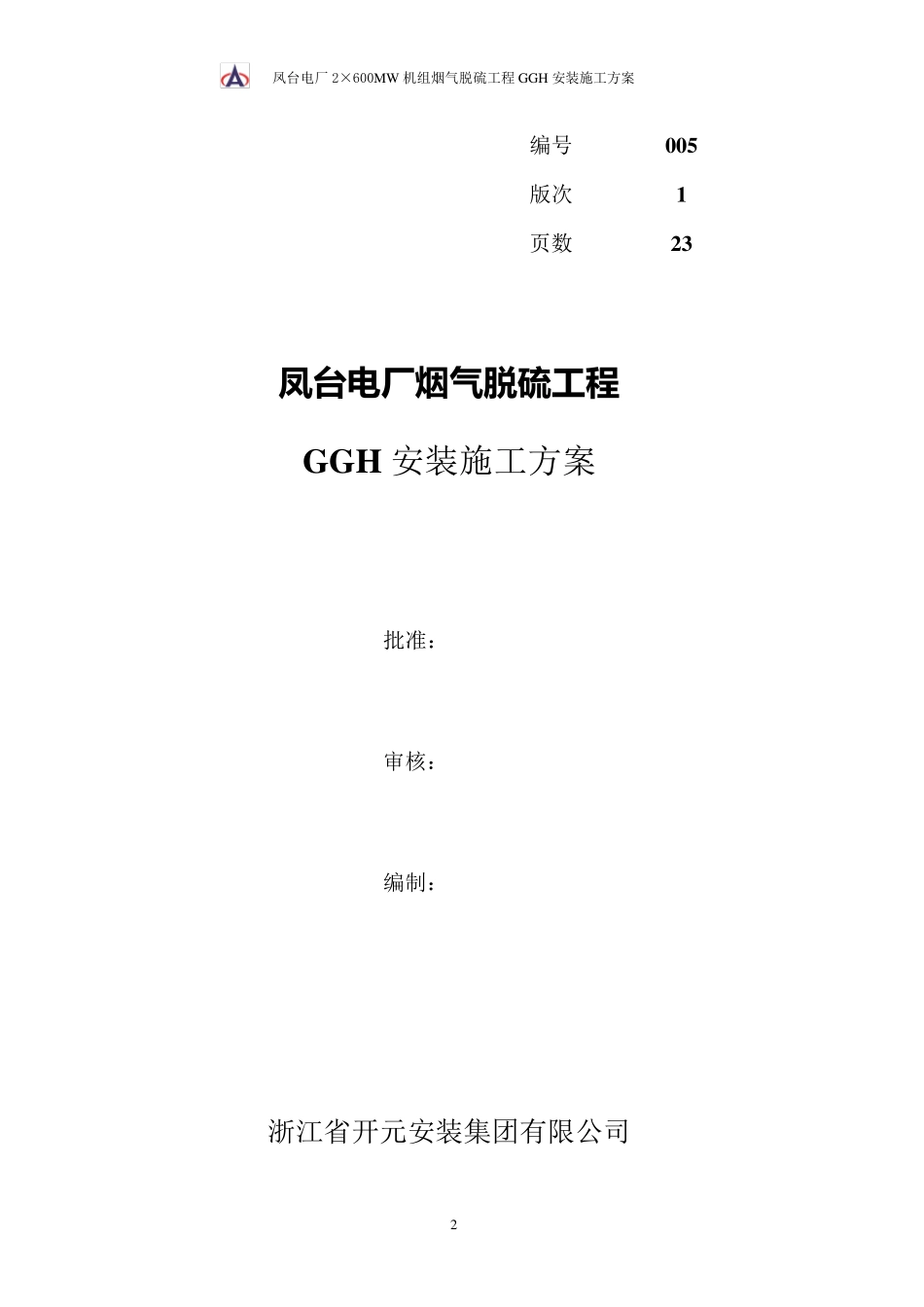

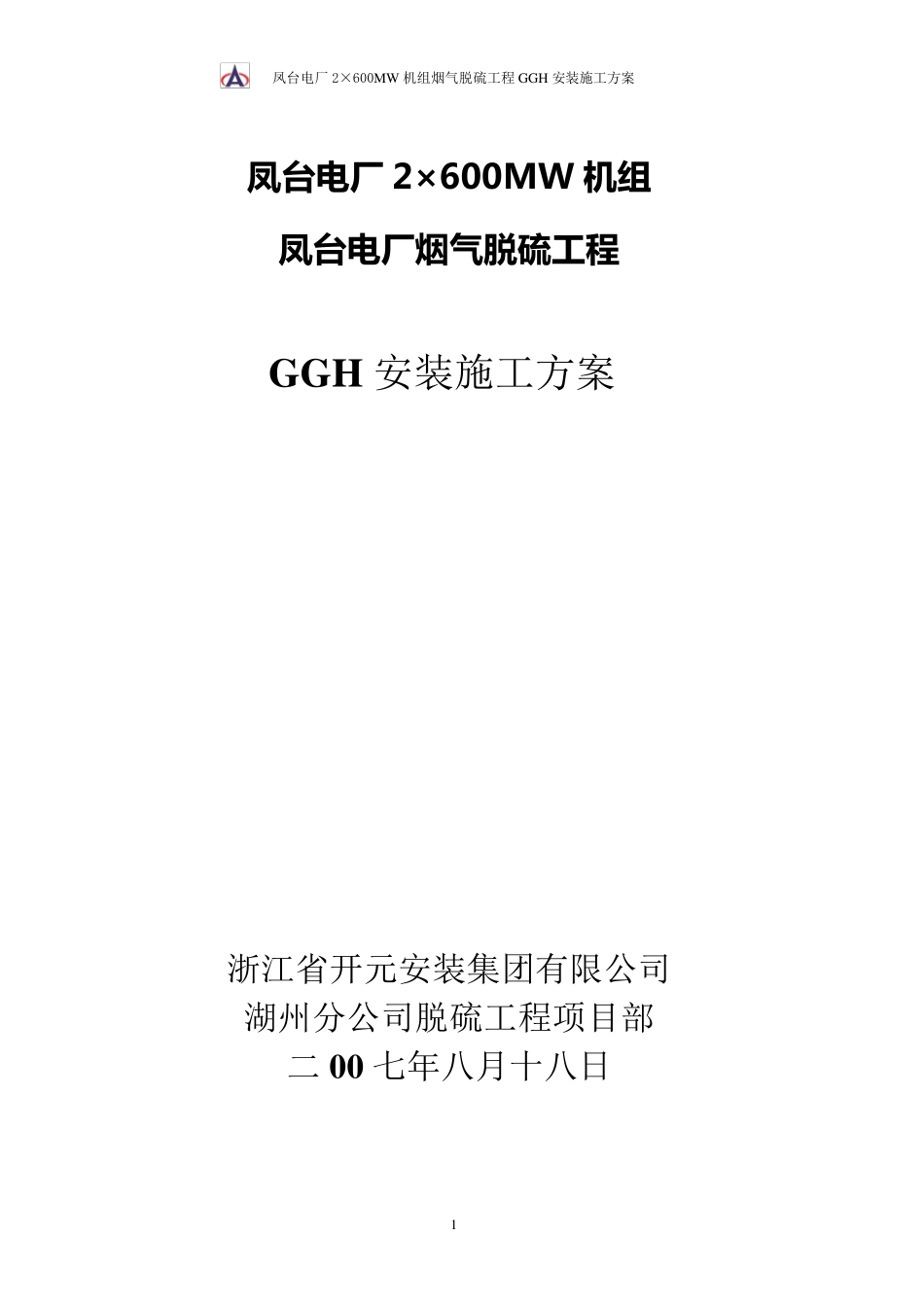

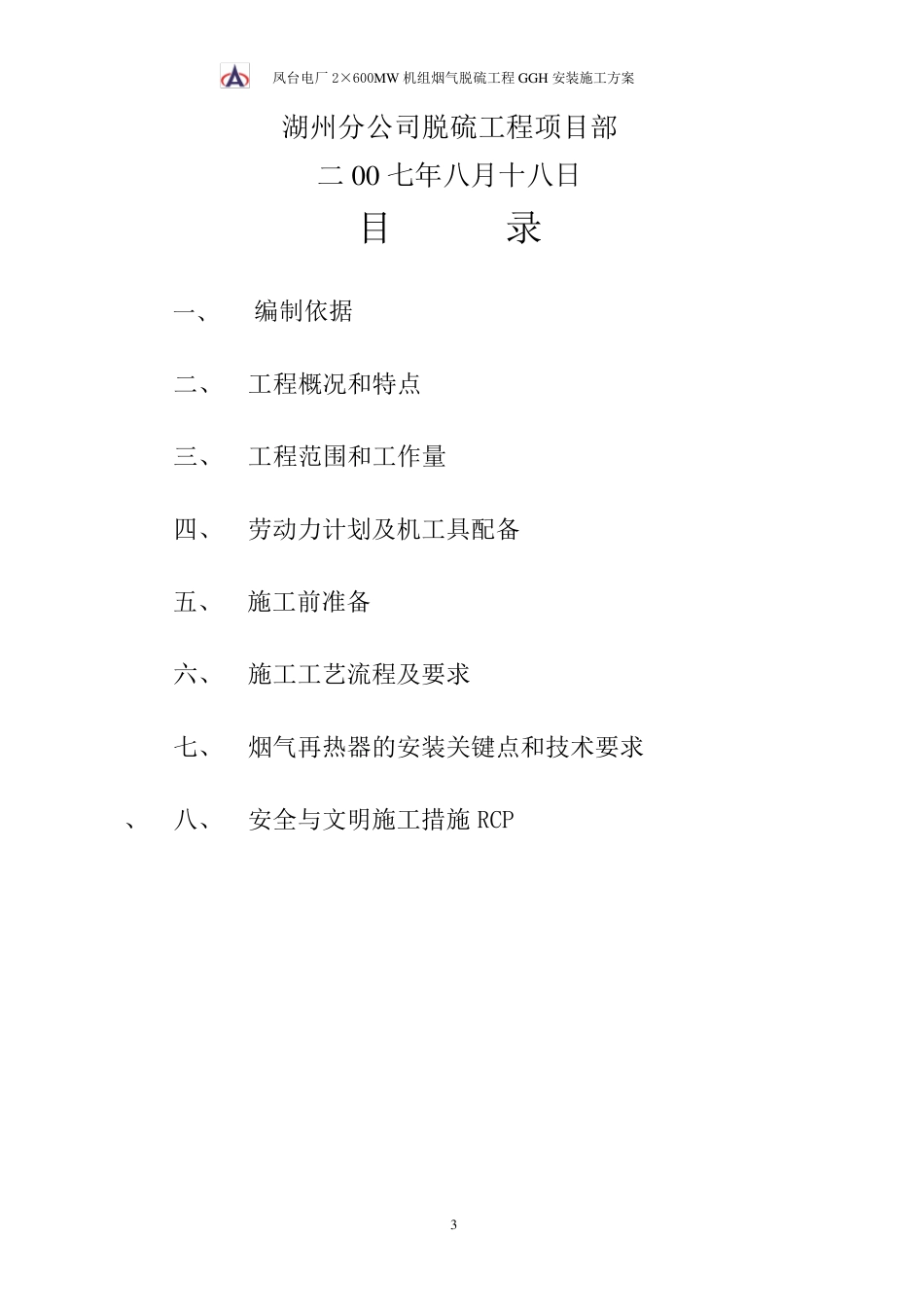

凤台电厂2×600MW 机组烟气脱硫工程 GGH 安装施工方案 1 凤台 电 厂 2×600MW 机 组 凤台 电 厂 烟 气 脱 硫 工 程 G G H 安装施工方案 浙江省开元安装集团有限公司 湖州分公司脱硫工程项目部 二 00 七年八月十八日 凤台电厂2×600MW 机组烟气脱硫工程 GGH 安装施工方案 2 凤台电厂烟气脱硫工程 G G H 安装施工方案 批准： 审核： 编制： 浙江省开元安装集团有限公司 编号 005 版次 1 页数 23 凤台电厂2×600MW 机组烟气脱硫工程 GGH 安装施工方案 3 湖州分公司脱硫工程项目部 二 00 七年八月十八日 目 录 一、 编制依据 二、 工程概况和特点 三、 工程范围和工作量 四、 劳动力计划及机工具配备 五、 施工前准备 六、 施工工艺流程及要求 七、 烟气再热器的安装关键点和技术要求 、 八、 安全与文明施工措施 RCP 凤台电厂2×600MW 机组烟气脱硫工程 GGH 安装施工方案 4 1.编制依据 1.1《钢烟道及 GGH 钢支架布置图》(浙江天地环保设计院) 1.2 毫顿华有限公司提供的《GGH 安装施工图纸》 1.3《火电施工质量检验及评定标准》(锅炉 96 篇年版) 1.4《火电施工质量检验及评定标准》(汽机 96 篇年版) 1.5《火电施工质量检验及评定标准》(焊接 2002 篇年版) 1.6 J231（四）--78《机械设备安装工程及验收规范》 1.7《电力建设安全工作规程》（2002 年版） 1.8 毫顿华有限公司提供的《烟气换热器安装说明书》 1.9《起重运输机械与设备技术性能手册》（浙江省开元安装有限公司） 2. 工程概况和特点 2.1 工程概况： 凤台电厂烟气脱硫工程配备一台由毫顿华有限公司生产的烟气换热器（英文简称 GGH）。GGH 总重 206.1 吨左右，最重单件为 28.27 吨是 GGH 顶部结构。 2.2 结构原理 GGH 的作用原理类似锅炉的空气预热器，从尾部烟道出来的未经脱硫处理的热烟气和处理后的冷烟气从GGH 中的不同通道中通过，通过转子带动GGH 中换热元件的转动。在转到热端时，热烟气中的热量被 换热元件吸 收，在转到冷端时，元件中储 存 的热量又 被 冷烟气重新 吸 收，从而 有效 地实 现 热能的传 递 。 3.工作范围 及工作量 1、 工作范围 GGH 为连 接原烟道从增 压 风 机到吸 收塔 ,净 烟道从吸 收塔 到烟囱 的组件之一,同时涉 及到了 原烟道和净 烟道两 部分 .其 四处接口 的接点又 涉 及到了 《增 压...
