GPON网络宽带用户PPPoE拨号流程

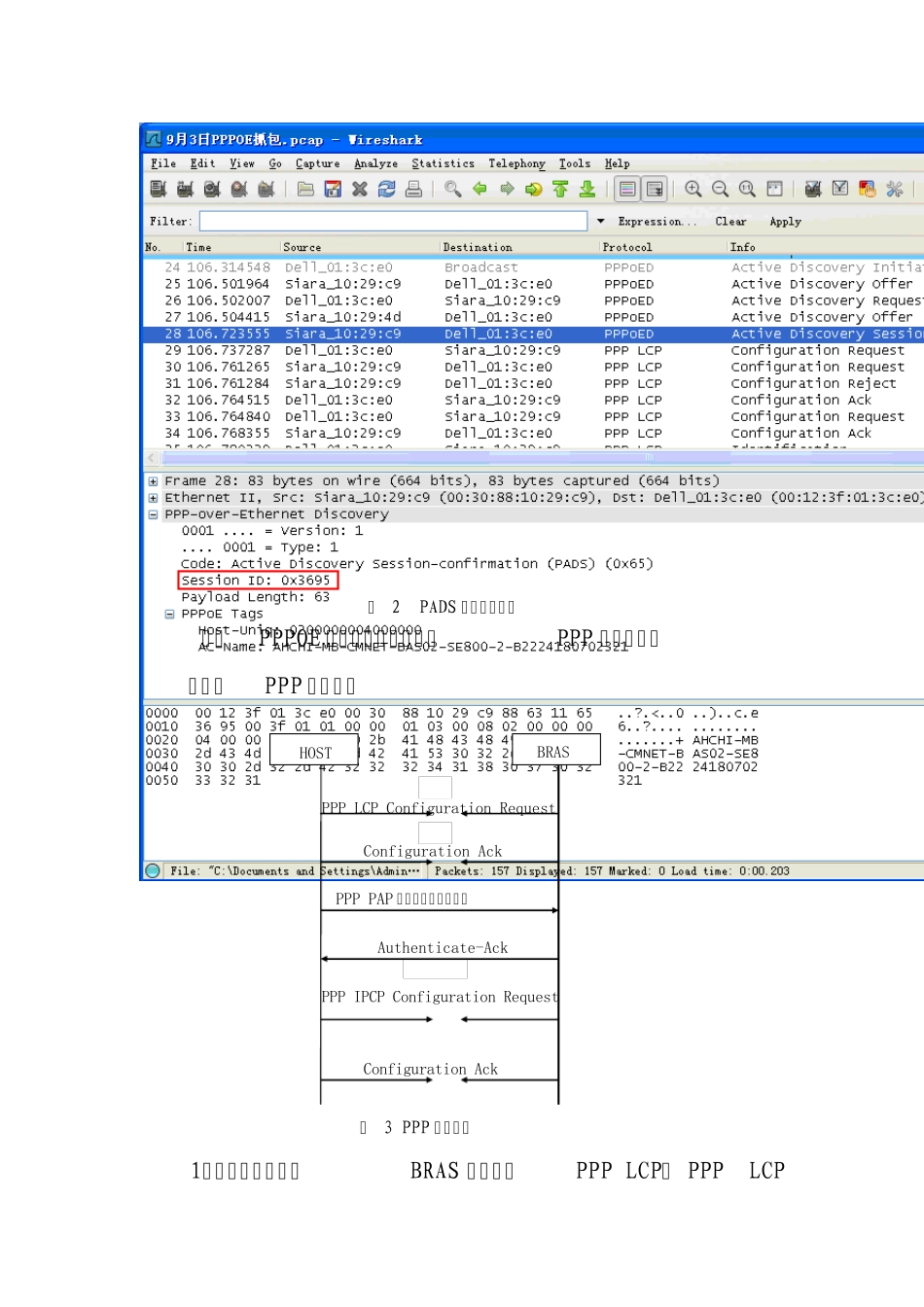

GPON 网络宽带用户PPPoE 拨号流程 一、PPPoE 拨号流程分析 本文档以个人用户电脑拨号过程抓取的数据报文为例分析PPPoE 拨号过程。抓包软件为WireShark 1.4.7。 此处Dell_01:3c:e0 为拨号电脑，电脑MAC 地址为00:12:3f:01:3c:e0。 PPPoE 拨号的工作流程包含两大部分：PPPOE 发现阶段和 PPP 会话阶段。 PPPOE 发现阶段是无状态的，目的是获得PPPoE 终结端（ BRAS）的以太网MAC 地址，并建立一个唯一的PPPoE SESSION-ID。 PPPOE 发现阶段包含四个步骤，当此阶段完成后，通信的两端(PC 和 BRAS)都知道PPPOE SESSION_ID 和对端的以太网地址，他们一起唯一定义PPPOE 会话。 PPPOE 发现阶段结束后，就进入标准的PPP 会话阶段。PPP 会话阶段的主要目的是进行链路层和网络层协议的协商，协商后用户即可发送业务数据报文访问互联网。 （一）PPPOE 拨号发现阶段 PPPOE 拨号发现阶段主要涉及4 个报文，分别是：PADI、PADO、 PADR 和PADS，其中PADI 和PADR 报文由电脑发起，PADO 和 PADS 报文由BRAS 发起，具体流程参考如图1。 1、首先电脑广播一个PADI 数据报文 "Dell_01:3c:e0","Broadcast","PPPoED","Active Discovery Initiation (PADI)" 2、 BRAS 在收到这个PADI 报文后，回应PADO 报文 "Siara_10:29:c9","Dell_01:3c:e0","PPPoED","Active Discovery Offer (PADO) AC-Name='AHCHI-MB-CMNET-BAS02-SE800-2-B2224180702321'" "Siara_10:29:4d","Dell_01:3c:e0","PPPoED","Active Discovery Offer (PADO) AC-Name='AHCHI-MB-CMNET-BAS01-SE800-1-B2224180702319'" AHCHI-MB-CMNET-BAS02-SE800-2-B2224180702321和AHCHI-MB-CMNET-BAS01-SE800-1-B2224180702319 为池州的两个BRAS。 在用户电脑发出PADI 广播包后，两个BRAS 都会给出PADO 响应报文。电脑会向最先响应的BRAS 发送PADR请求报文。 3、用户电脑发送PADR 报文 "Dell_01:3c:e0","Siara_10:29:c9","PPPoED","Active Discovery Request (PADR)" 4、 BRAS 在收到这个PADR 请求报文后，会响应一个PADS报文进行发现会话确认，并给出本次会话的Session ID。 "Siara_10:29:c9","Dell_01:3c:e0","PPPoED","Active Discovery Session-confirmation (PADS) AC-Name='AHCHI-MB-CMNET-BAS02-SE800-2-B2224180702321'" 在 PADS 报文中，包含了本次PPPOE 会话的Session ID: 0x3695，如图所示： HOST BRAS PADI ...
