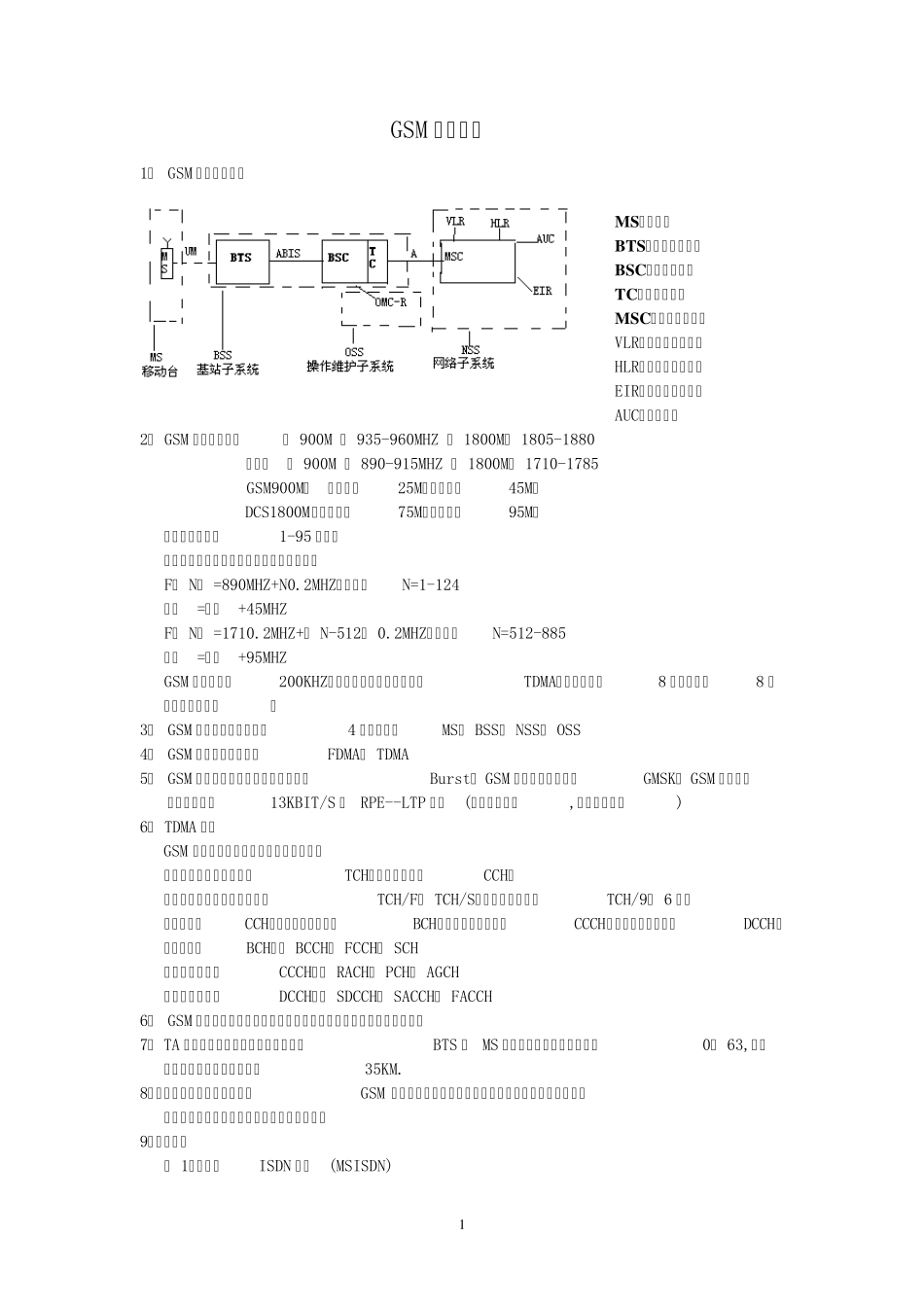

1 GSM 基础知识 1、 GSM 系统网络结构 MS：移动台 BTS：基站收发信台 BSC：基站控制器 TC：码型转换器 MSC：移动交换中心 VLR：拜访位置寄存器 HLR：归属位置寄存器 EIR：设备识别寄存器 AUC：鉴权中心 2、 GSM 频段：下行：（ 900M ） 935-960MHZ （ 1800M） 1805-1880 上行：（ 900M ） 890-915MHZ （ 1800M） 1710-1785 GSM900M： 频率带宽25M，双工间隔45M。 DCS1800M：频率带宽75M，双工间隔95M。 中国移动使用：1-95 号频点 绝对频点号和频道标称中心频度的关系为： F（ N） =890MHZ+N0.2MHZ（下行）N=1-124 上行=下行+45MHZ F（ N） =1710.2MHZ+（ N-512） 0.2MHZ（下行）N=512-885 上行=下行+95MHZ GSM 频道间隔为200KHZ，每个频点采用时分多址（TDMA）方式，分为8 个时隙，既8 个信道（全速率）。 3、 GSM 系统按其功能，分为4 个子系统：MS、 BSS、 NSS、 OSS 4、 GSM 系统的多址方式：FDMA、 TDMA 5、 GSM 系统无线接口的最小传输单位是Burst， GSM 系统调制方式为：GMSK， GSM 系统采用的编码方案是13KBIT/S 的 RPE--LTP 编码(规则脉冲激励,长期预测编码) 6、 TDMA 信道 GSM 中的信道分为物理信道和逻辑信道。 逻辑信道分为业务信道（TCH）和控制信道（CCH） 业务信道分为语音业务信道（TCH/F、 TCH/S）数据业务信道（TCH/9。 6 等） 控制信道（CCH）分为：广播信道（BCH）、公共控制信道（CCCH）、专用控制信道（DCCH） 广播信道（BCH）： BCCH、 FCCH、 SCH 公共控制信道（CCCH）： RACH、 PCH、 AGCH 专用控制信道（DCCH）： SDCCH、 SACCH、 FACCH 6、 GSM 系统的分集接收包括空间分集、时间分集、频率分集和极化分集 7、 TA 的意思为时间提前量，目的是保证BTS 和 MS 工作在同一时隙内。取值为0— 63,决定了一个基站最大覆盖半径为35KM. 8、跳频分为快跳频和慢跳频，GSM 中采用慢跳频（分为基带跳频和射频跳频）跳频的目的在于其可起到频率分集和干扰源分集的作用。 9、编号计划 （ 1）移动台ISDN 号码(MSISDN) 2 CC+NDC+SN CC＝国家码。我国为86。 NDC＝国内目的地码，即网路接入号（130、 139） SN＝客户号码，采用等长8 位编号计划（H1H2H3H4ABCD） （ 2）国际移动客户识别码(IMSI) MCC+MNC+MSIN MCC＝移动国家号码，我国为460。 MNC＝移动网号，移动为00，联通为0l。 MSIN＝移动客户识别码 （...
