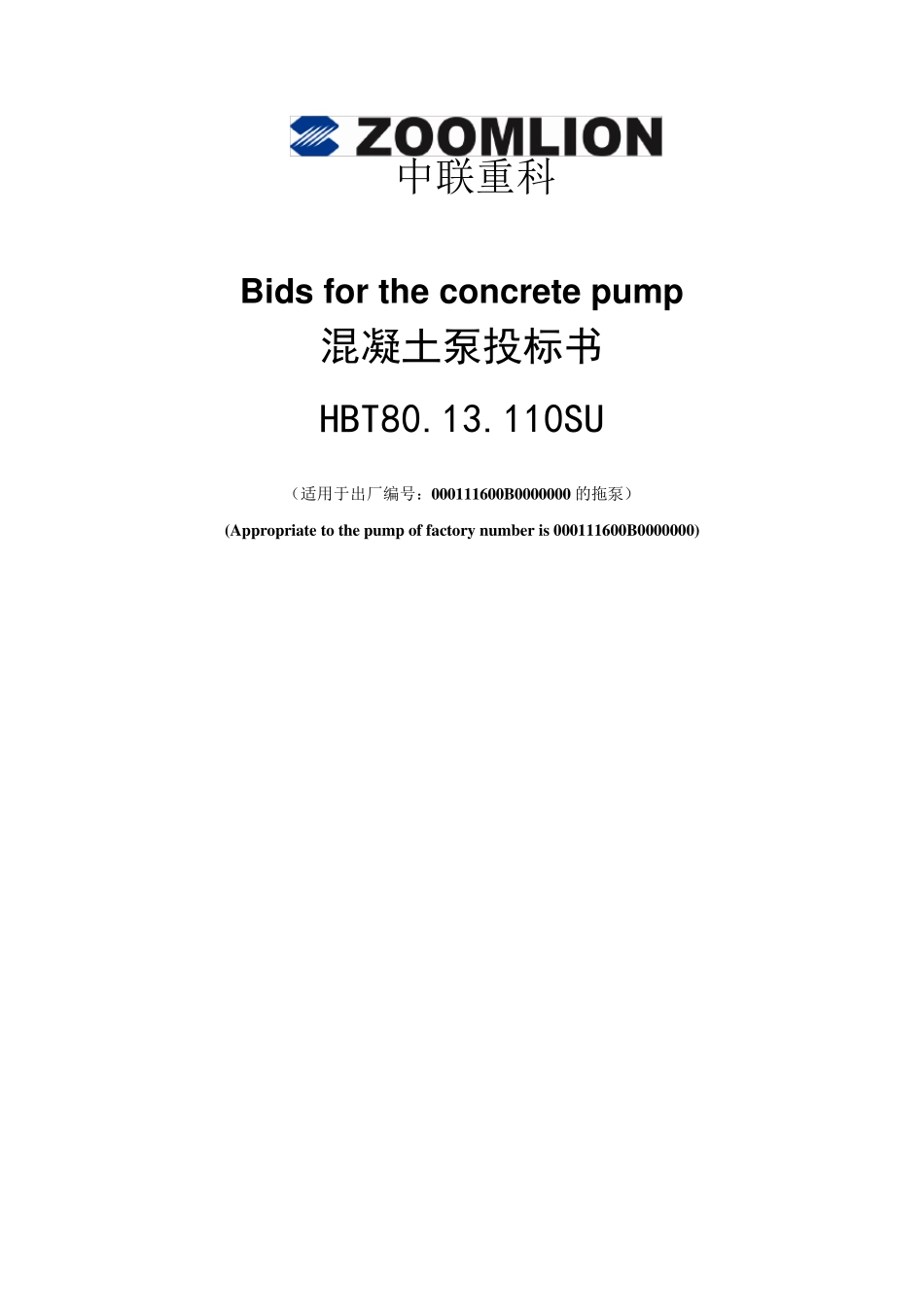

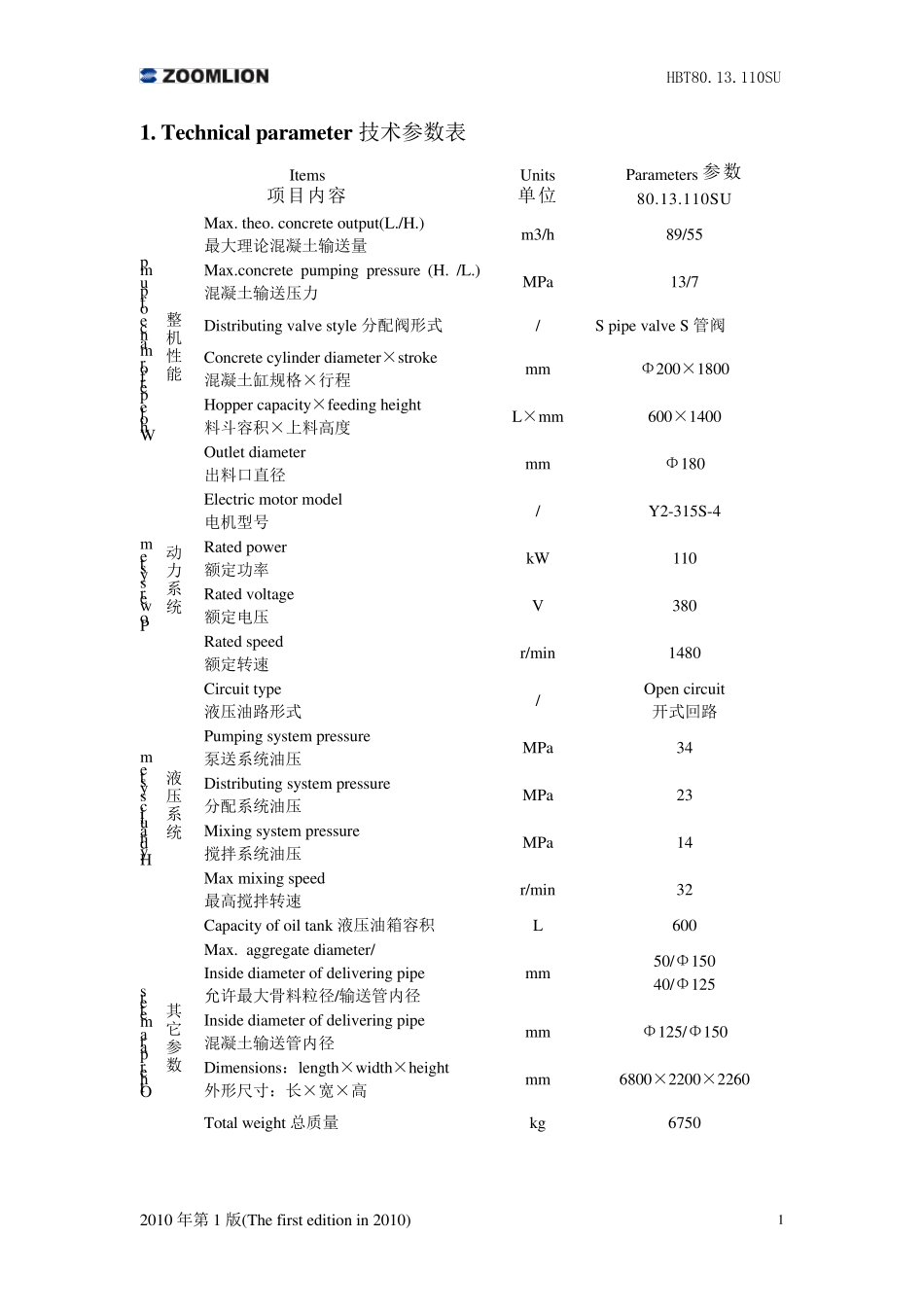

中联重科 Bids for the concrete pu mp 混凝土泵投标书 HBT80.13.110SU （适用于出厂编号：000111600B0000000 的拖泵） (Appropriate to the pump of factory number is 000111600B0000000) HBT80.13.110SU 2010 年第1 版(The first edition in 2010) 1 1. Technical parameter 技术参数表 Items 项目内容 Units 单位 Parameters 参数 80.13.110SU Whole performance of pump 整机性能 Max. theo. concrete output(L./H.) 最大理论混凝土输送量 m3/h 89/55 Max.concrete pumping pressure (H. /L.)混凝土输送压力 MPa 13/7 Distributing valve style 分配阀形式 / S pipe valve S 管阀 Concrete cylinder diameter×stroke 混凝土缸规格×行程 mm Φ200×1800 Hopper capacity×feeding height 料斗容积×上料高度 L×mm 600×1400 Outlet diameter 出料口直径 mm Φ180 Power system 动力系统 Electric motor model 电机型号 / Y2-315S-4 Rated power 额定功率 kW 110 Rated voltage 额定电压 V 380 Rated speed 额定转速 r/min 1480 Hydraulic system 液压系统 Circuit type 液压油路形式 / Open circuit 开式回路 Pumping system pressure 泵送系统油压 MPa 34 Distributing system pressure 分配系统油压 MPa 23 Mixing system pressure 搅拌系统油压 MPa 14 Max mixing speed 最高搅拌转速 r/min 32 Capacity of oil tank 液压油箱容积 L 600 Other parameters 其它参数 Max. aggregate diameter/ Inside diameter of delivering pipe 允许最大骨料粒径/输送管内径 mm 50/Φ150 40/Φ125 Inside diameter of delivering pipe 混凝土输送管内径 mm Φ125/Φ150 Dimensions：length×width×height 外形尺寸：长×宽×高 mm 6800×2200×2260 Total weight 总质量 kg 6750 HBT80.13.110SU 2010 年第1 版(The first edition in 2010) 2 2. Part names 部件名称 (仅供参考，以实物为准) 1、Distributing device 分配机构 2、Agitator 搅拌机构 3、Hopper 料斗 4、Machine frame 机架 5、Oil tank 液压油箱 6、Machine cover 机罩 7、Hydraulic system 液压系统 8、Cooling system 冷却系统 9、Traveling wheel...
