HFSS_V13天线仿真基本操作指南

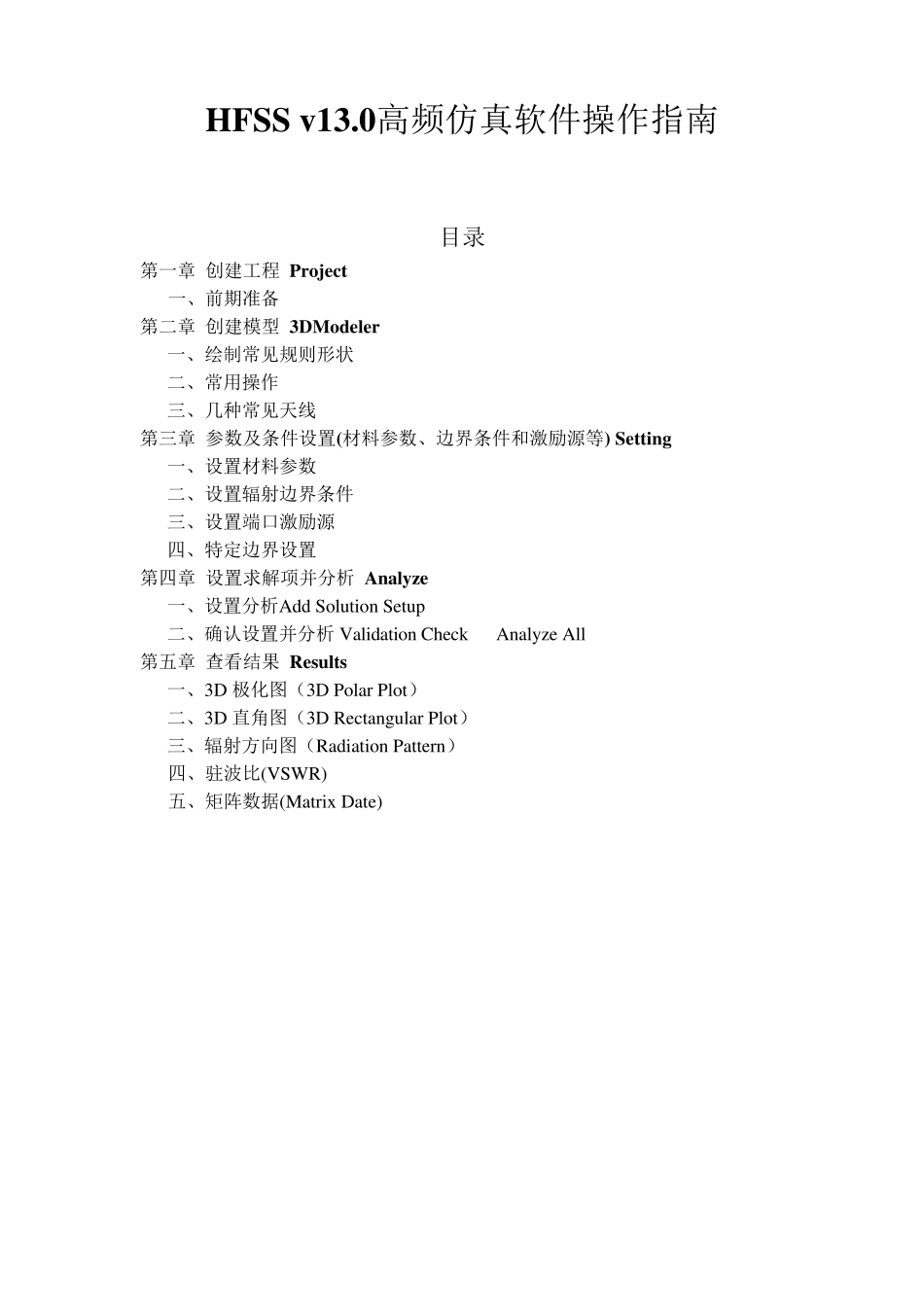

HFSS_V13天线仿真基本操作指南_第1页
1/20

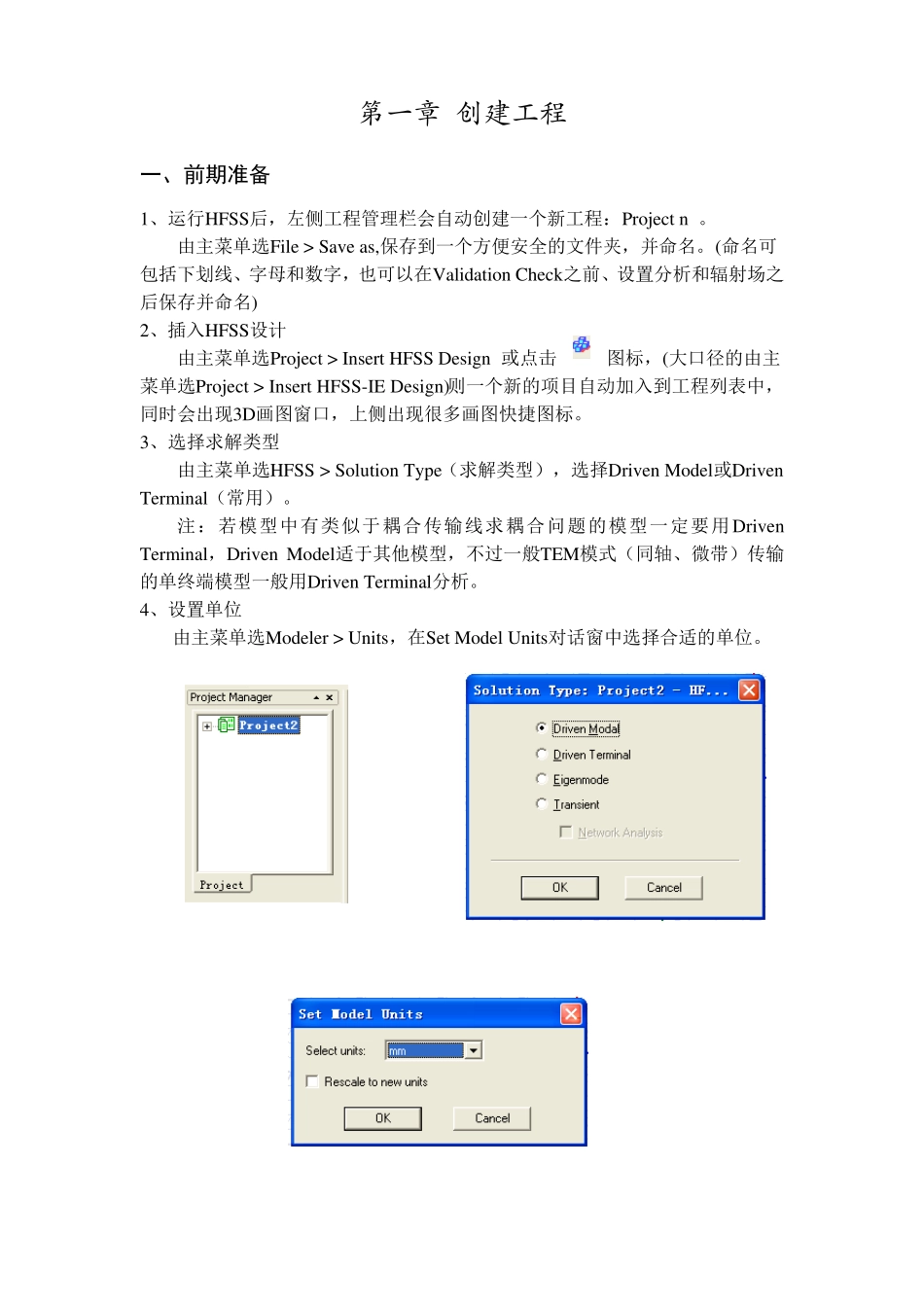

HFSS_V13天线仿真基本操作指南_第2页
2/20

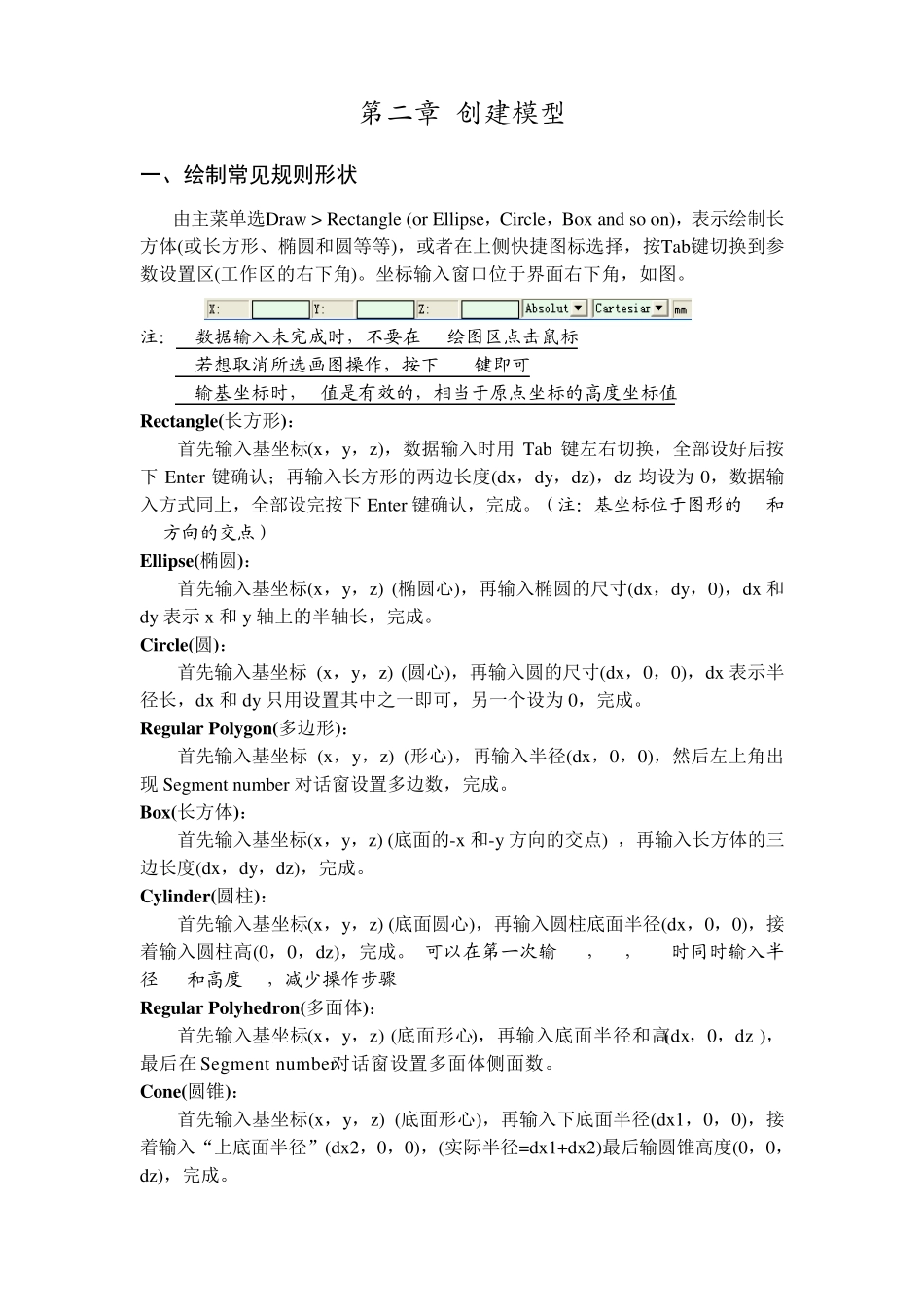

HFSS_V13天线仿真基本操作指南_第3页
3/20
HFSS v13.0高频仿真软件操作指南 目录 第一章 创建工程 Project 一、前期准备 第二章 创建模型 3DModeler 一、绘制常见规则形状 二、常用操作 三、几种常见天线 第三章 参数及条件设置(材料参数、边界条件和激励源等) Setting 一、设置材料参数 二、设置辐射边界条件 三、设置端口激励源 四、特定边界设置 第四章 设置求解项并分析 Analyze 一、设置分析Add Solution Setup 二、确认设置并分析 Validation Check Analyze All 第五章 查看结果 Results 一、3D 极化图(3D Polar Plot) 二、3D 直角图(3D Rectangular Plot) 三、辐射方向图(Radiation Pattern) 四、驻波比(VSWR) 五、矩阵数据(Matrix Date) 第一章 创建工程 一、前期准备 1、运行HFSS后,左侧工程管理栏会自动创建一个新工程:Project n 。 由主菜单选File > Sav e as,保存到一个方便安全的文件夹,并命名。(命名可包括下划线、字母和数字,也可以在Validation Check之前、设置分析和辐射场之后保存并命名) 2、插入HFSS设计 由主菜单选Project > Insert HFSS Design 或点击图标,(大口径的由主菜单选Project > Insert HFSS-IE Design)则一个新的项目自动加入到工程列表中,同时会出现3D画图窗口,上侧出现很多画图快捷图标。 3、选择求解类型 由主菜单选HFSS > Solu tion Ty pe(求解类型),选择Driv en Model或Driv en Terminal(常用)。 注:若模型中有类似于耦合传输线求耦合问题的模型一定要用Driv en Terminal,Driv en Model适于其他模型,不过一般TEM模式(同轴、微带)传输的单终端模型一般用Driv en Terminal分析。 4、设置单位 由主菜单选Modeler > Units,在Set Model Units对话窗中选择合适的单位。 第二章 创建模型 一、绘制常见规则形状 由主菜单选Draw > Rectangle (or Ellipse,Circle,Box and so on),表示绘制长方体(或长方形、椭圆和圆等等),或者在上侧快捷图标选择,按Tab键切换到参数设置区(工作区的右下角)。坐标输入窗口位于界面右下角,如图。 注:a.数据输入未完成时,不要在3D绘图区点击鼠标 b.若想取消所选画图操作,按下esc键即可 c.输基坐标时,z值是有效的,相当于原点坐标的高度坐标值 Rectangle(长方形): 首先输入基坐标(x,y,z),数据输入时用Tab 键左右切换,全部设好后按下Enter 键确认;再输入长方形的两边长度(dx...
