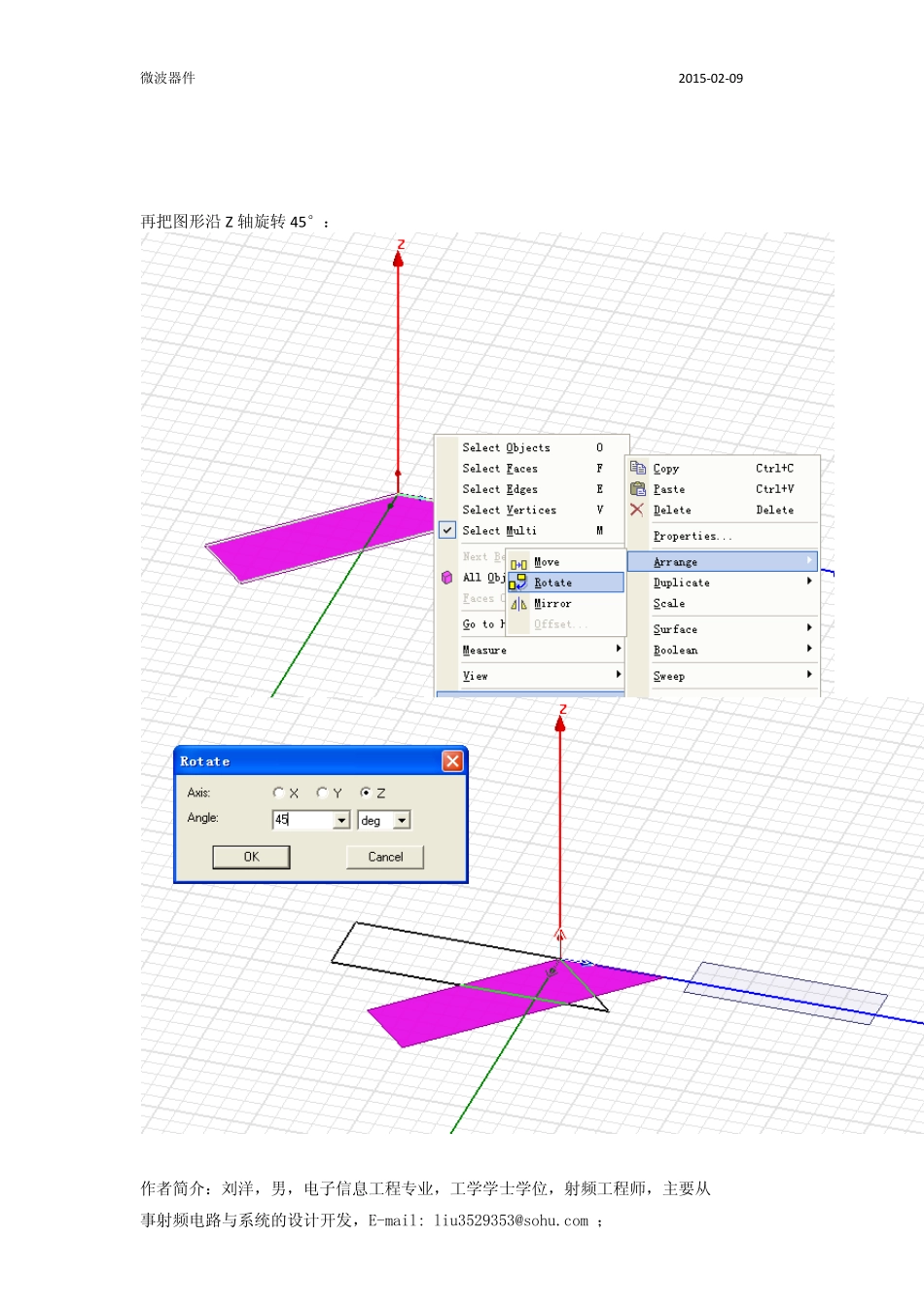

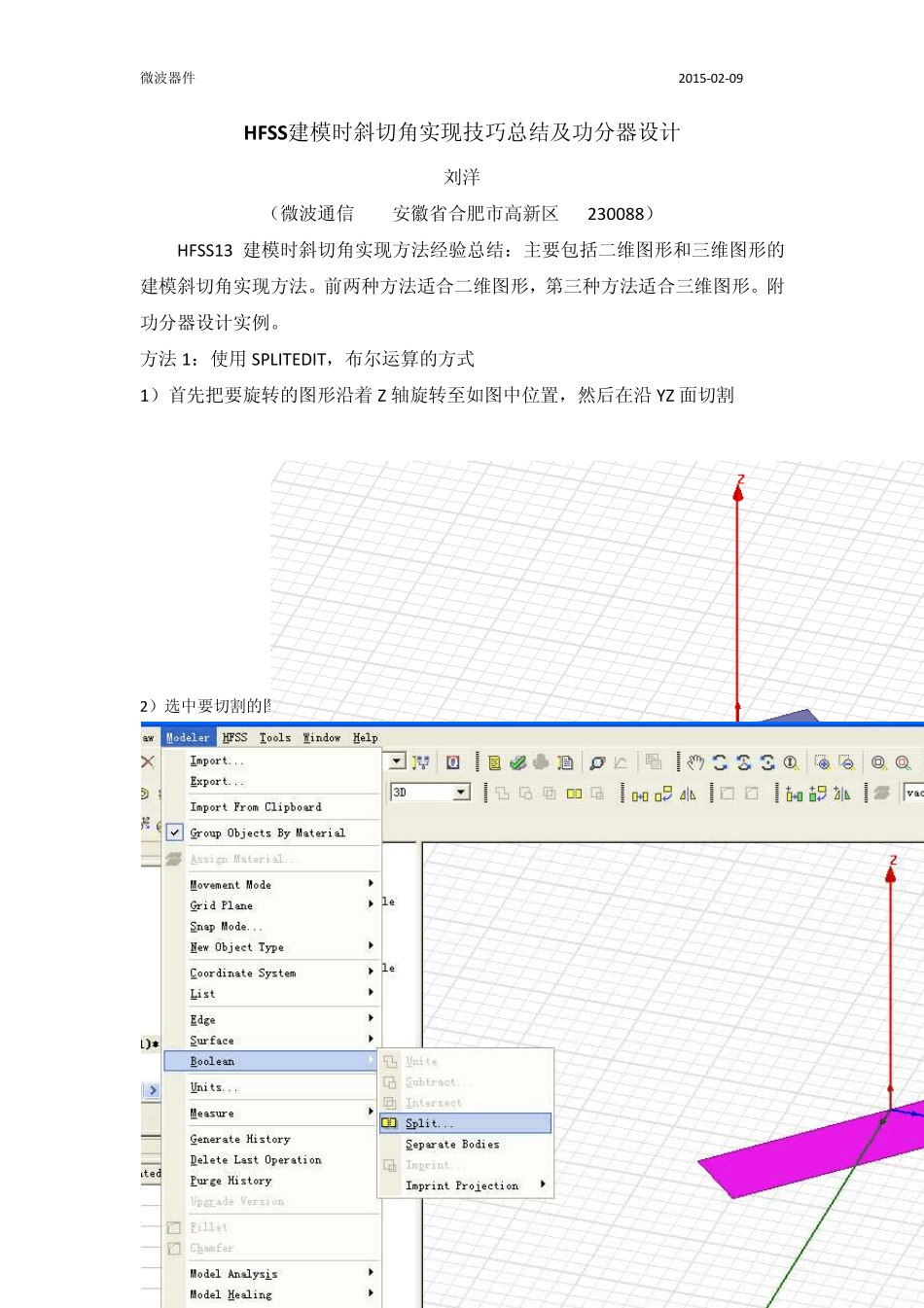

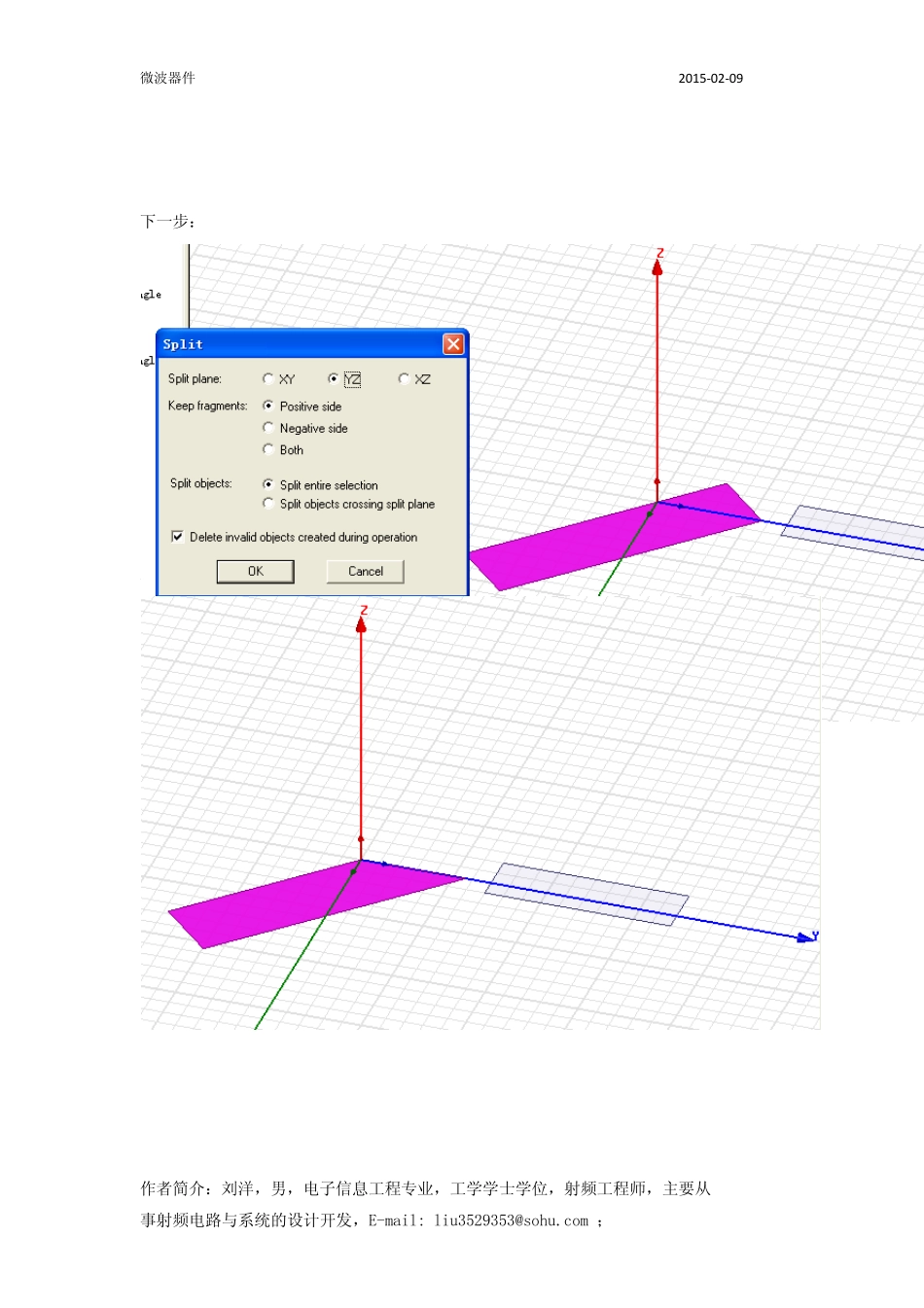

微波器件 2015-02-09 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.com ; HFSS建模时斜切角实现技巧总结及功分器设计 刘洋 (微波通信 安徽省合肥市高新区 230088) HFSS13 建模时斜切角实现方法经验总结:主要包括二维图形和三维图形的建模斜切角实现方法。前两种方法适合二维图形,第三种方法适合三维图形。附功分器设计实例。 方法1:使用 SPLITEDIT,布尔运算的方式 1)首先把要旋转的图形沿着 Z 轴旋转至如图中位置,然后在沿 YZ 面切割 2)选中要切割的图形,按下图选项设置 微波器件 2015-02-09 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.com ; 下一步: 下一步:OK 微波器件 2015-02-09 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.com ; 再把图形沿Z 轴旋转45°: 微波器件 2 0 1 5 -0 2 -0 9 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.com ; 功分器一个斜切角就可以形成了: 微波器件 2015-02-09 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.com ; 方法2:画三角形闭合曲线法 DRAW /LINE 1) 斜切角未完成的图形如下: 2) 通过菜单 DRAW /LINE 画闭合三角形: 微波器件 2 0 1 5 -0 2 -0 9 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.com ; 回到起点后双击鼠标左键: 微波器件 2015-02-09 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.com ; 方法3:适用于有一定厚度的:“体”图形,使用三维图形: 倒圆角:选中物体的一个棱边,Modeler/Fillet 微波器件 2 0 1 5 -0 2 -0 9 作者简介:刘洋,男,电子信息工程专业,工学学士学位,射频工程师,主要从 事射频电路与系统的设计开发,E-mail: liu3529353@sohu.co...
