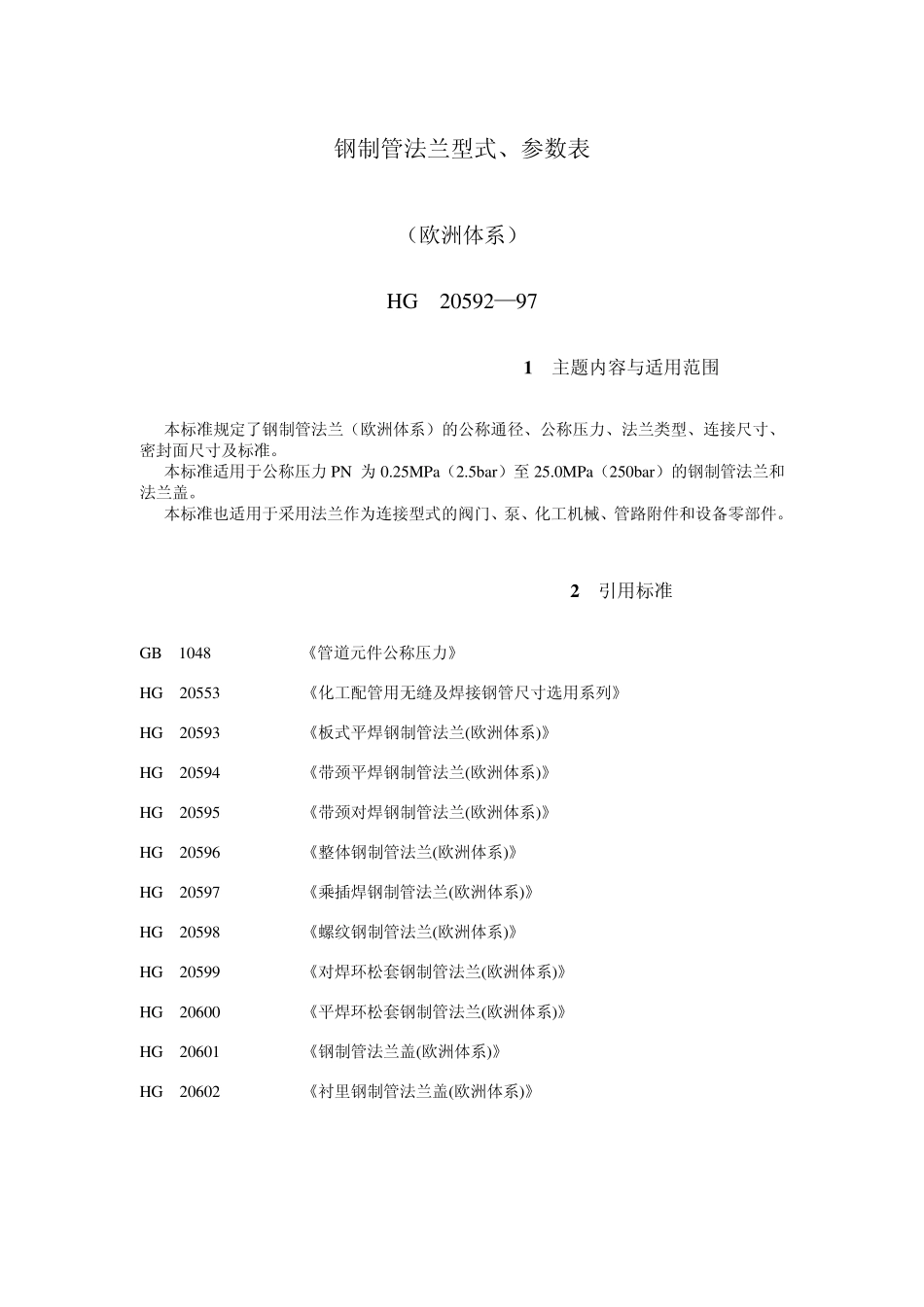

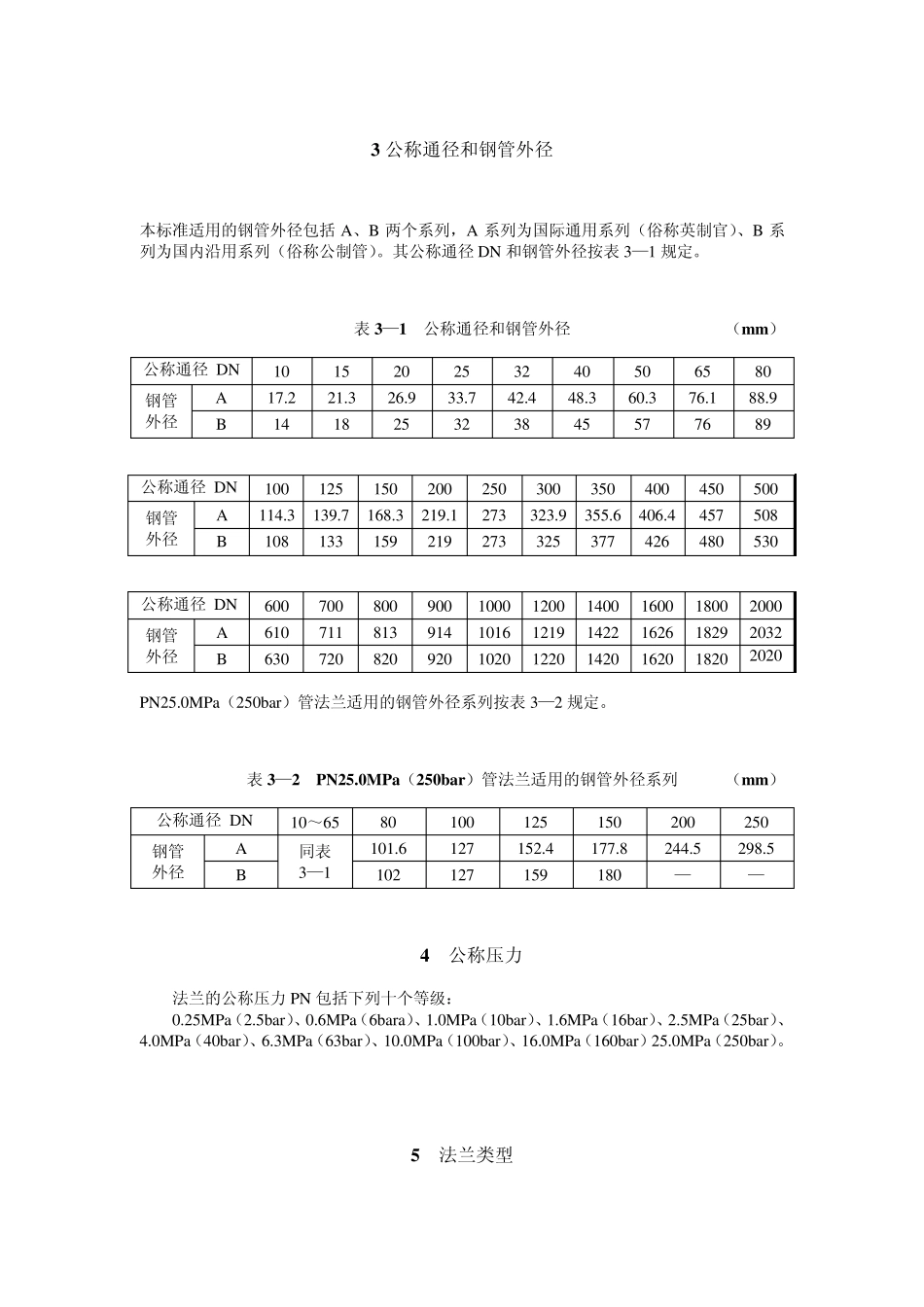

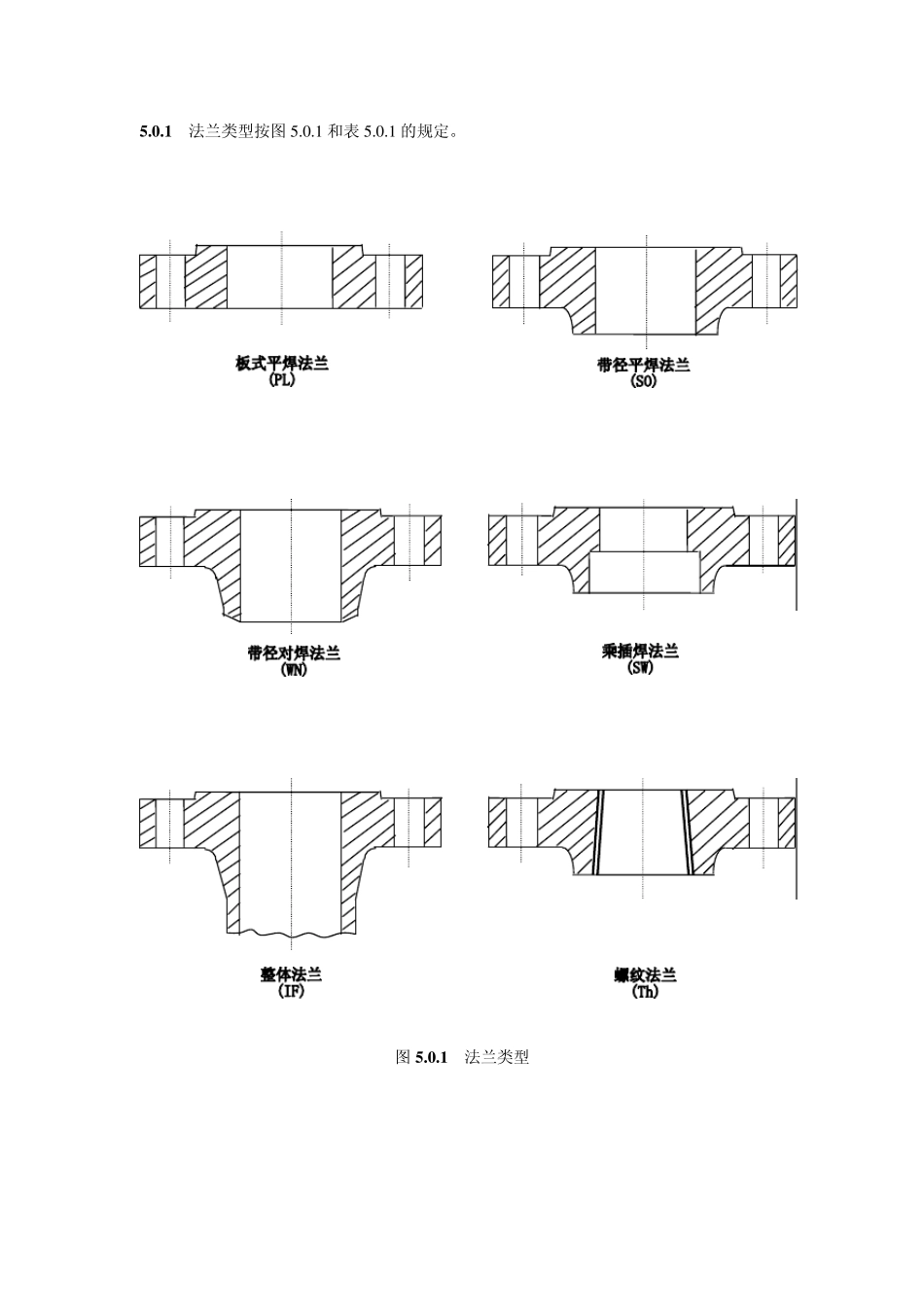

钢制管法兰型式、参数表 (欧洲体系) HG 20592—97 1 主题内容与适用范围 本标准规定了钢制管法兰(欧洲体系)的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标准。 本标准适用于公称压力 PN 为 0.25MPa(2.5bar)至 25.0MPa(250bar)的钢制管法兰和法兰盖。 本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零部件。 2 引用标准 GB 1048 《管道元件公称压力》 HG 20553 《化工配管用无缝及焊接钢管尺寸选用系列》 HG 20593 《板式平焊钢制管法兰(欧洲体系)》 HG 20594 《带颈平焊钢制管法兰(欧洲体系)》 HG 20595 《带颈对焊钢制管法兰(欧洲体系)》 HG 20596 《整体钢制管法兰(欧洲体系)》 HG 20597 《乘插焊钢制管法兰(欧洲体系)》 HG 20598 《螺纹钢制管法兰(欧洲体系)》 HG 20599 《对焊环松套钢制管法兰(欧洲体系)》 HG 20600 《平焊环松套钢制管法兰(欧洲体系)》 HG 20601 《钢制管法兰盖(欧洲体系)》 HG 20602 《衬里钢制管法兰盖(欧洲体系)》 3 公称通径和钢管外径 本标准适用的钢管外径包括A、B 两个系列,A 系列为国际通用系列(俗称英制官)、B 系列为国内沿用系列(俗称公制管)。其公称通径DN 和钢管外径按表3—1 规定。 表3—1 公称通径和钢管外径 (mm) 公称通径 DN 10 15 20 25 32 40 50 65 80 钢管外径 A 17.2 21.3 26.9 33.7 42.4 48.3 60.3 76.1 88.9 B 14 18 25 32 38 45 57 76 89 公称通径 DN 100 125 150 200 250 300 350 400 450 500 钢管 外径 A 114.3 139.7 168.3 219.1 273 323.9 355.6 406.4 457 508 B 108 133 159 219 273 325 377 426 480 530 公称通径 DN 600 700 800 900 1000 1200 1400 1600 1800 2000 钢管 外径 A 610 711 813 914 1016 1219 1422 1626 1829 2032 B 630 720 820 920 1020 1220 1420 1620 1820 2020 PN25.0MPa(250bar)管法兰适用的钢管外径系列按表3—2 规定。 表3—2 PN25.0MPa(250bar)管法兰适用的钢管外径系列 (mm) 公称通径 DN 10~65 80 100 125 150 200 250 钢管 外径 A 同表 3—1 101.6 127 152.4 177.8 244.5 298.5 B 102 127 159 180 — — 4 公称压力 法兰的公称压力 PN 包括下列十个等级: 0.25MPa(2.5bar)、0.6MPa(6...
