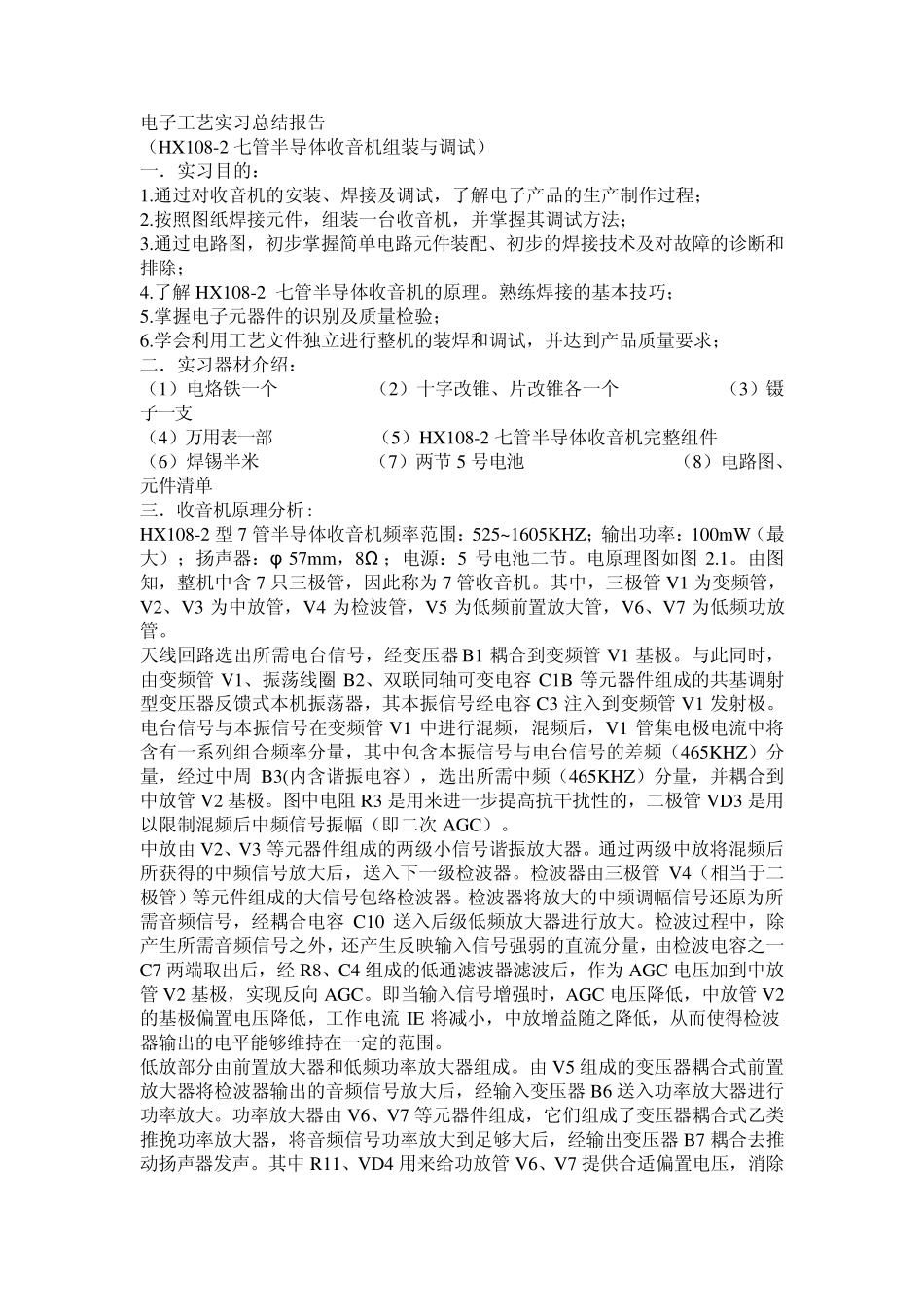

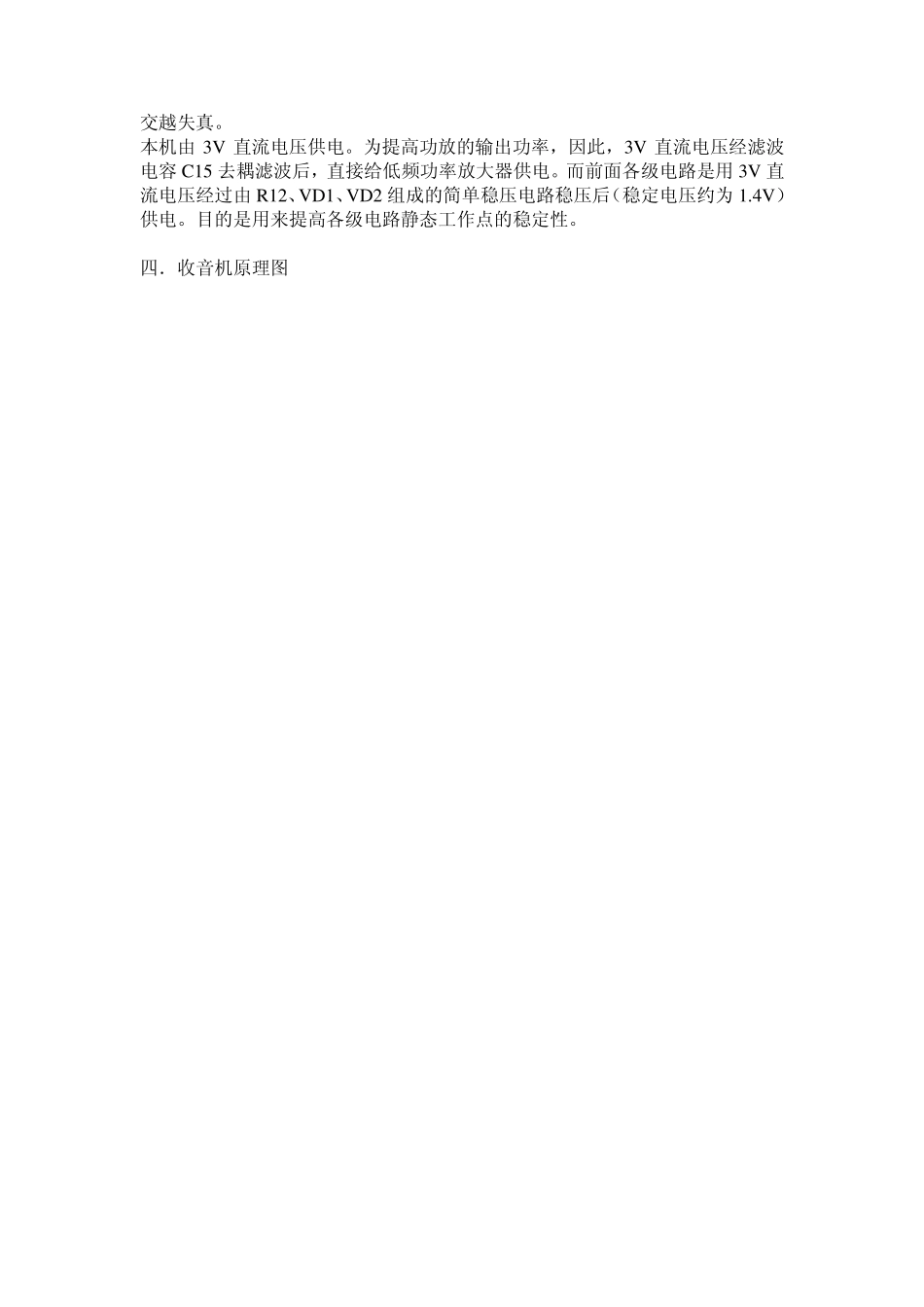

HX108-2AM 收音机组装与调试实验报告 淮北师范大学 信息学院 年 级： 2 0 1 0 级 专 业： 电子信息工程 姓 名： 程荣武 学 号： 2 0 1 0 1 8 5 1 0 1 4 电子工艺实习总结报告 （HX108-2 七管半导体收音机组装与调试） 一．实习目的： 1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程； 2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法； 3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除； 4.了解 HX108-2 七管半导体收音机的原理。熟练焊接的基本技巧； 5.掌握电子元器件的识别及质量检验； 6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求； 二．实习器材介绍： （1）电烙铁一个 （2）十字改锥、片改锥各一个 （3）镊子一支 （4）万用表一部 （5）HX108-2 七管半导体收音机完整组件 （6）焊锡半米 （7）两节 5 号电池 （8）电路图、元件清单 三．收音机原理分析 : HX108-2 型 7 管半导体收音机频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ 57mm，8Ω ；电源：5 号电池二节。电原理图如图 2.1。由图知，整机中含 7 只三极管，因此称为 7 管收音机。其中，三极管V1 为变频管，V2、V3 为中放管，V4 为检波管，V5 为低频前置放大管，V6、V7 为低频功放管。 天线回路选出所需电台信号，经变压器 B1 耦合到变频管V1 基极。与此同时，由变频管V1、振荡线圈 B2、双联同轴可变电容 C1B 等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容 C3 注入到变频管V1 发射极。电台信号与本振信号在变频管V1 中进行混频，混频后，V1 管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频（465KHZ）分量，经过中周 B3(内含谐振电容），选出所需中频（465KHZ）分量，并耦合到中放管V2 基极。图中电阻 R3 是用来进一步提高抗干扰性的，二极管VD3 是用以限制混频后中频信号振幅（即二次 AGC）。 中放由 V2、V3 等元器件组成的两级小信号谐振放大器。通过两级中放将混频后所获得的中频信号放大后，送入下一级检波器。检波器由三极管V4（相当于二极管）等元件组成的大信号包络检波器。检波器将放大的中频调幅信号还原为所需音频信号，经耦合电容 C10 送入后级低频放大器进行放大。检波过程中，除产生所需音频信号之外，还产生反映输入信号强...
