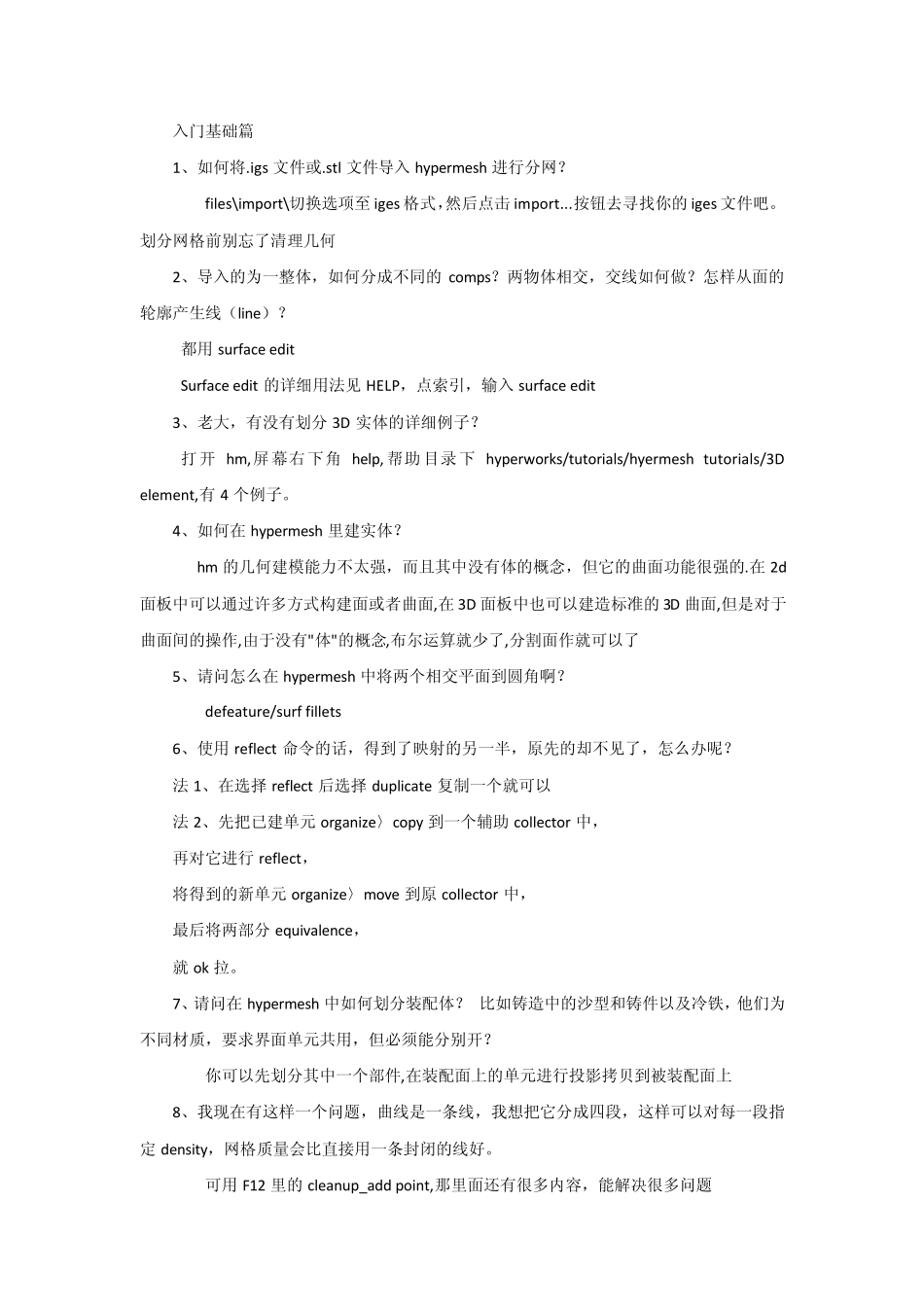

入门基础篇 1、如何将.igs 文件或.stl 文件导入hypermesh 进行分网？ files\import\切换选项至 iges 格式，然后点击 import...按钮去寻找你的 iges 文件吧。划分网格前别忘了清理几何 2、导入的为一整体，如何分成不同的 comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？ 都用 surface edit Surface edit 的详细用法见 HELP，点索引，输入surface edit 3、老大，有没有划分 3D 实体的详细例子？ 打开 hm,屏幕右下角 help, 帮助目录下 hyperworks/tutorials/hyermesh tutorials/3D element,有 4 个例子。 4、如何在 hypermesh 里建实体？ hm 的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在 2d面板中可以通过许多方式构建面或者曲面,在 3D 面板中也可以建造标准的 3D 曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了 5、请问怎么在 hypermesh 中将两个相交平面到圆角啊？ defeature/surf fillets 6、使用 reflect 命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？ 法 1、在选择 reflect 后选择 duplicate 复制一个就可以 法 2、先把已建单元 organize〉copy 到一个辅助 collector 中， 再对它进行 reflect， 将得到的新单元 organize〉move 到原 collector 中， 最后将两部分 equivalence， 就 ok 拉。 7、请问在 hypermesh 中如何划分装配体？ 比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？ 你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上 8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定 density，网格质量会比直接用一条封闭的线好。 可用 F12 里的 cleanup_add point,那里面还有很多内容，能解决很多问题 9、我在一个 hm 文件中创建了一组组装件的有限元模型，建模过程很麻烦，由于失误我把一个很重要的部件建在了另一个 hm 文件中，请问有没有什么方法把这个部件的有限单元信息转移到组装件的 hm 文件中呢？ 如果可以，装配关系可以满足吗？ Sure, you can make it. Just export the only part from one hm file (export displayed only), and then import to your new hm file. Usually it will meet your assembly requirem...
