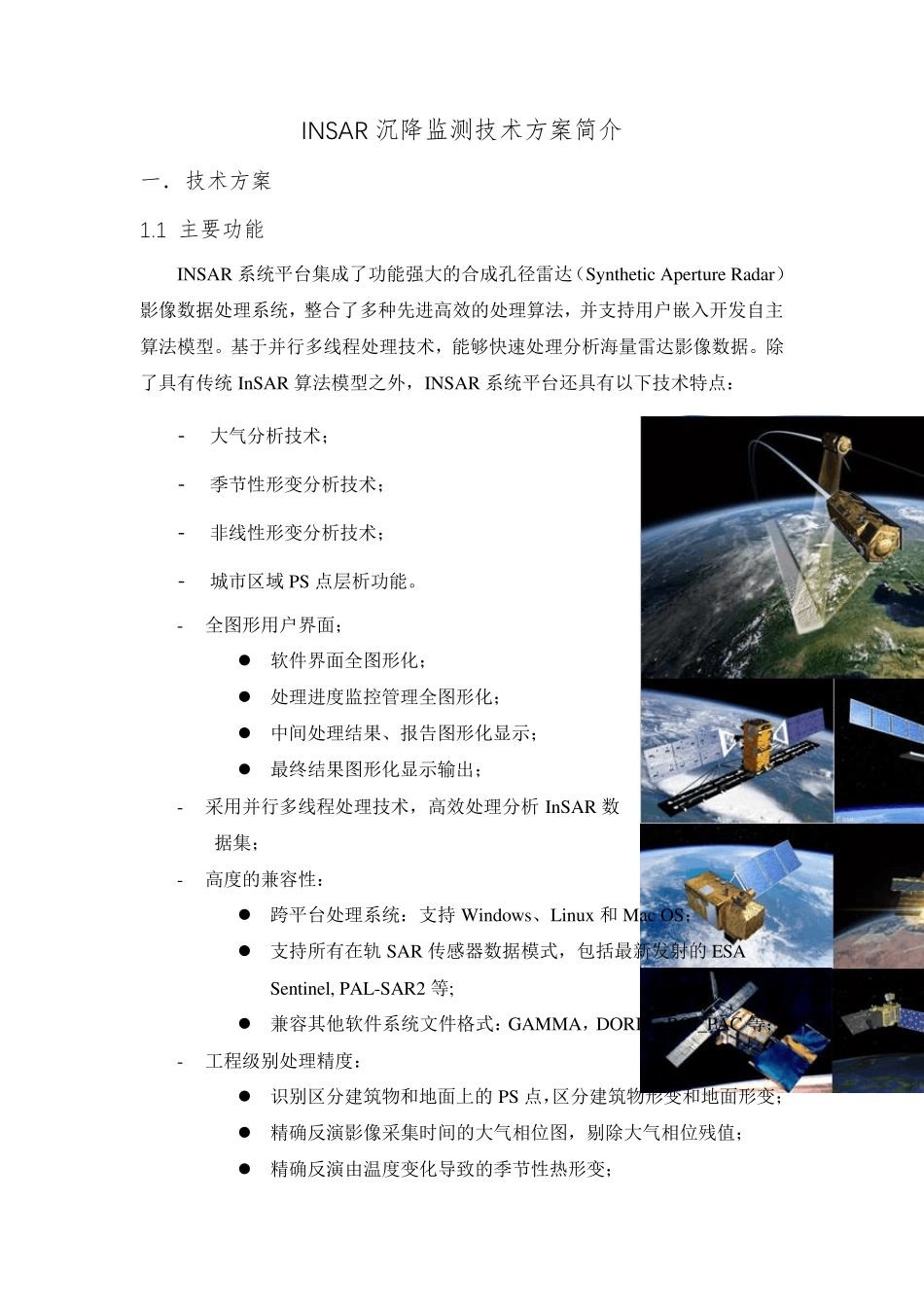

INSAR 沉降监测技术方案简介 一． 技术方案 1 .1 主要功能 INSAR 系统平台集成了功能强大的合成孔径雷达（Synthetic Aperture Radar）影像数据处理系统，整合了多种先进高效的处理算法，并支持用户嵌入开发自主算法模型。基于并行多线程处理技术，能够快速处理分析海量雷达影像数据。除了具有传统InSAR 算法模型之外，INSAR 系统平台还具有以下技术特点： - 大气分析技术； - 季节性形变分析技术； - 非线性形变分析技术； - 城市区域PS 点层析功能。 - 全图形用户界面；  软件界面全图形化；  处理进度监控管理全图形化；  中间处理结果、报告图形化显示；  最终结果图形化显示输出； - 采用并行多线程处理技术，高效处理分析InSAR 数 据集； - 高度的兼容性：  跨平台处理系统：支持Windows、Linux和 Mac OS；  支持所有在轨 SAR 传感器数据模式，包括最新发射的ESA Sentinel, PAL-SAR2 等;  兼容其他软件系统文件格式：GAMMA，DORIS，ROI_PAC 等； - 工程级别处理精度：  识别区分建筑物和地面上的PS 点，区分建筑物形变和地面形变；  精确反演影像采集时间的大气相位图，剔除大气相位残值；  精确反演由温度变化导致的季节性热形变；  精确监测非线性形变； 对于城市区域或强反射硬目标形变速率监测精度可达3-5 毫米。 1 .2 工作流程 雷达影像数据的地面沉降监测服务基于人造多普勒雷达的相位干涉测量技术（InSAR），通过精确测量监测数据集中雷达影像的电磁波相位变化情况，去除大气和噪声干扰，获取地表的真实形变信息。雷达干涉测量技术自问世以来就被广泛应用于测量和形变监测领域并形成了系统成熟的工程化解决方案，根据监测数据集情况、监测技术手段和测量结果的不同可以将地面沉降监测项目分成3个生产阶段：DInSAR、SBAS-InSAR、PSInSAR。 1.2.1 DInSAR 地面沉降监测工作流程 在工作启动初期，由于监测数据集影像数量较少，可以采用DInSAR（差分干涉）技术对监测数据进行定性处理分析，快速探测监测区域内形变中心分布情况及其影响范围，粗略估算形变速率及预测发展趋势。 DInSAR 是 在 InSAR 的基础 上 发展起 来的,是 以合 成孔 径 雷达复 数据提 供 的相位信息为 信息源 ,采用复 雷达影像的相位差,依 据雷达波长 、传 感 器 高 度、天 线基线距 和波束 视 向 的几 何 关 系,经 过图 像处理、数据...
