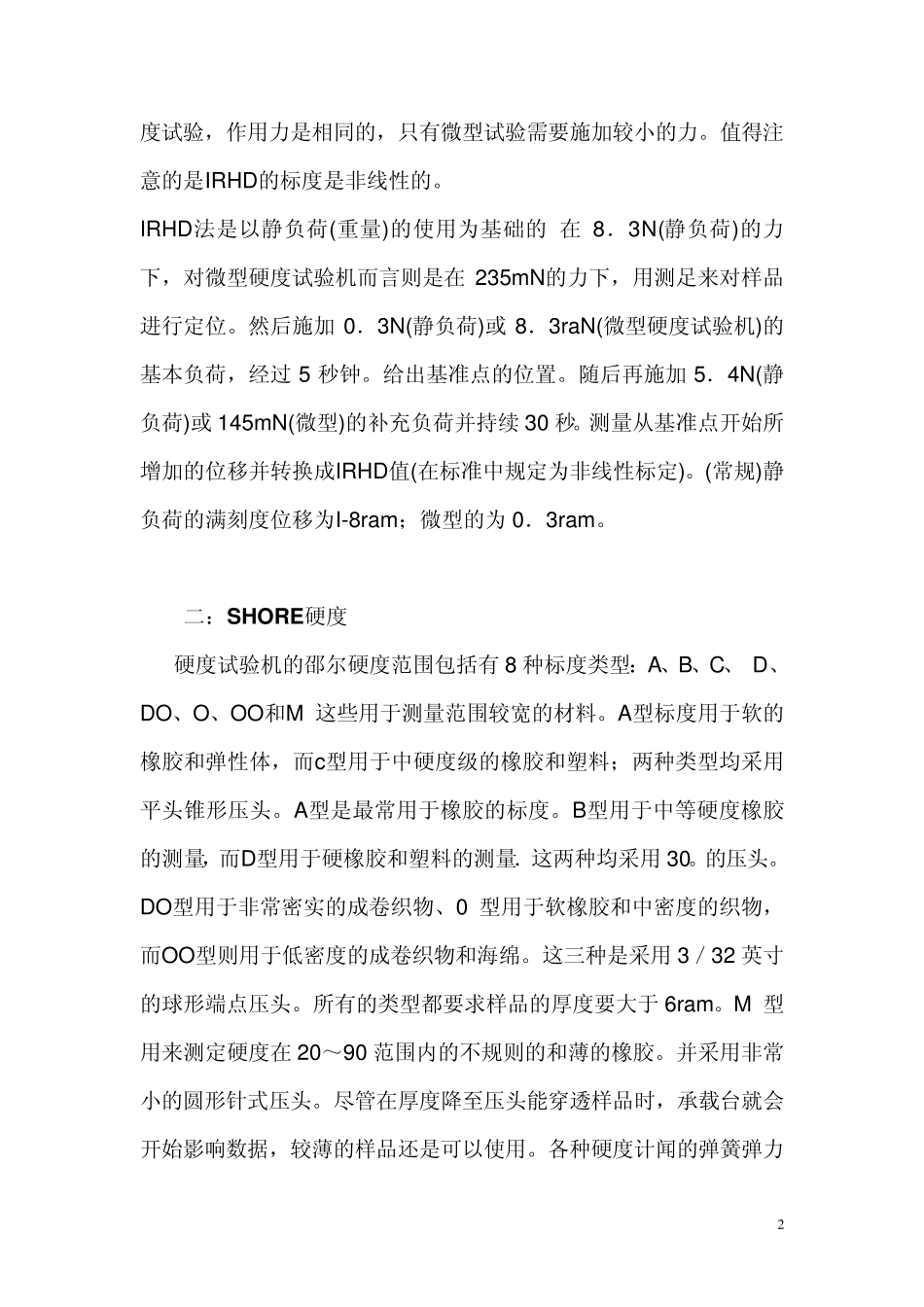

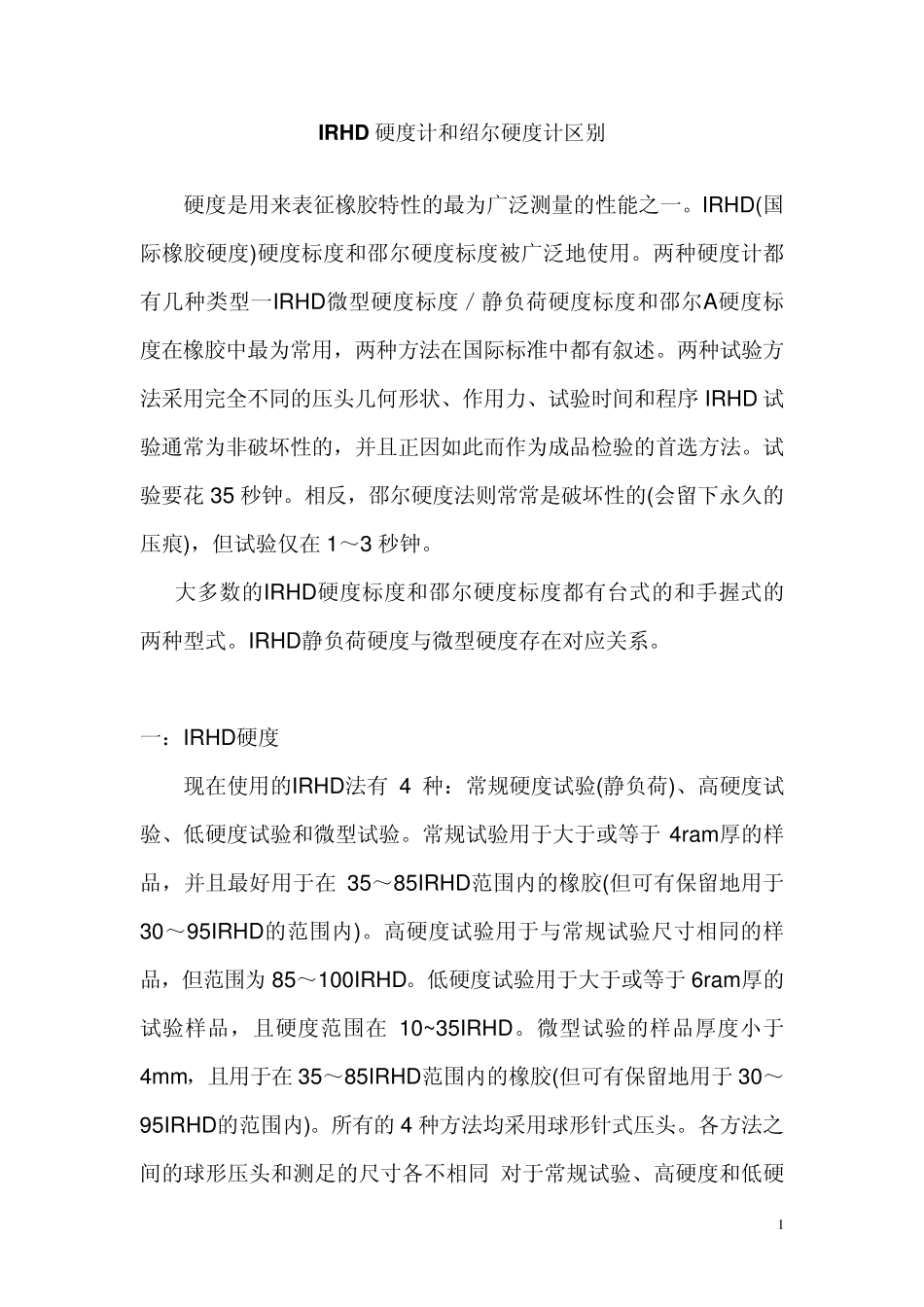

IR HD 硬度计和绍尔硬度计区别 硬度是用来表征橡胶特性的最为广泛测量的性能之一。IRHD(国际橡胶硬度)硬度标度和邵尔硬度标度被广泛地使用。两种硬度计都有几种类型一IRHD微型硬度标度／静负荷硬度标度和邵尔A硬度标度在橡胶中最为常用，两种方法在国际标准中都有叙述。两种试验方法采用完全不同的压头几何形状、作用力、试验时间和程序 IRHD 试验通常为非破坏性的，并且正因如此而作为成品检验的首选方法。试验要花 35 秒钟。相反，邵尔硬度法则常常是破坏性的(会留下永久的压痕)，但试验仅在1～3 秒钟。 大多数的IRHD硬度标度和邵尔硬度标度都有台式的和手握式的两种型式。IRHD静负荷硬度与微型硬度存在对应关系。 一：IRHD硬度 现在使用的IRHD法有4 种：常规硬度试验(静负荷)、高硬度试验、低硬度试验和微型试验。常规试验用于大于或等于 4ram厚的样品，并且最好用于在35～85IRHD范围内的橡胶(但可有保留地用于30～95IRHD的范围内)。高硬度试验用于与常规试验尺寸相同的样品，但范围为85～100IRHD。低硬度试验用于大于或等于 6ram厚的试验样品，且硬度范围在10~ 35IRHD。微型试验的样品厚度小于4mm，且用于在35～85IRHD范围内的橡胶(但可有保留地用于 30～95IRHD的范围内)。所有的4 种方法均采用球形针式压头。各方法之间的球形压头和测足的尺寸各不相同 对于常规试验、高硬度和低硬 1度试验，作用力是相同的，只有微型试验需要施加较小的力。值得注意的是IRHD的标度是非线性的。 IRHD法是以静负荷(重量)的使用为基础的 在8．3N(静负荷)的力下，对微型硬度试验机而言则是在235mN的力下，用测足来对样品进行定位。然后施加0．3N(静负荷)或8．3raN(微型硬度试验机)的基本负荷，经过5 秒钟。给出基准点的位置。随后再施加5．4N(静负荷)或145mN(微型)的补充负荷并持续30 秒。测量从基准点开始所增加的位移并转换成IRHD值(在标准中规定为非线性标定)。(常规)静负荷的满刻度位移为I-8ram；微型的为0．3ram。 二：SHORE硬度 硬度试验机的邵尔硬度范围包括有8 种标度类型：A、B、C、 D、DO、O、OO和M 这些用于测量范围较宽的材料。A型标度用于软的橡胶和弹性体，而c型用于中硬度级的橡胶和塑料；两种类型均采用平头锥形压头。A型是最常用于橡胶的标度。B型用于中等硬度橡胶的测量，而D型用于硬橡胶和塑料的测量．这两种均采用30。的压头。DO型用于非常密实的成卷织物、0 型用于软橡胶和中密度的织物，而OO型则用于低密度的...
