JIS螺丝头部标准

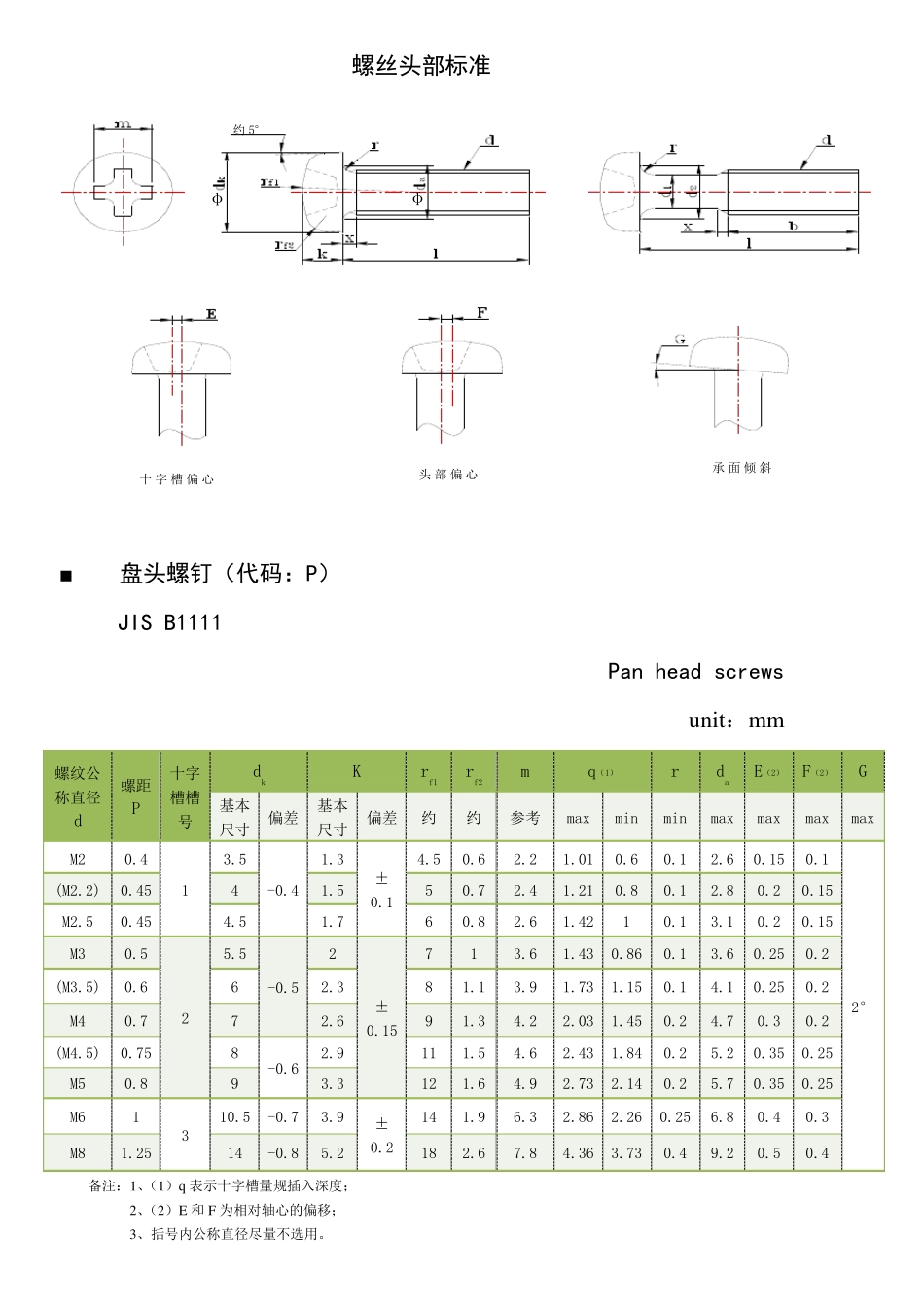

螺丝头部标准 φ约5°φ十 字 槽 偏 心头 部 偏 心承 面 倾 斜 ■ 盘头螺钉（代码：P） JIS B1111 Pan head screws u nit：mm 备注：1、（1）q 表示十字槽量规插入深度； 2、（2）E 和 F 为相对轴心的偏移； 3、括号内公称直径尽量不选用。 螺纹公称直径d 螺距P 十字槽槽号 dk K rf1 rf2 m q（1） r da E（2） F（2） G 基本尺寸 偏差 基本尺寸 偏差 约 约 参考 max min min max max max max M2 0.4 1 3.5 -0.4 1.3 ±0.1 4.5 0.6 2.2 1.01 0.6 0.1 2.6 0.15 0.1 2° (M2.2) 0.45 4 1.5 5 0.7 2.4 1.21 0.8 0.1 2.8 0.2 0.15 M2.5 0.45 4.5 1.7 6 0.8 2.6 1.42 1 0.1 3.1 0.2 0.15 M3 0.5 2 5.5 -0.5 2 ±0.15 7 1 3.6 1.43 0.86 0.1 3.6 0.25 0.2 (M3.5) 0.6 6 2.3 8 1.1 3.9 1.73 1.15 0.1 4.1 0.25 0.2 M4 0.7 7 2.6 9 1.3 4.2 2.03 1.45 0.2 4.7 0.3 0.2 (M4.5) 0.75 8 -0.6 2.9 11 1.5 4.6 2.43 1.84 0.2 5.2 0.35 0.25 M5 0.8 9 3.3 12 1.6 4.9 2.73 2.14 0.2 5.7 0.35 0.25 M6 1 3 10.5 -0.7 3.9 ±0.2 14 1.9 6.3 2.86 2.26 0.25 6.8 0.4 0.3 M8 1.25 14 -0.8 5.2 18 2.6 7.8 4.36 3.73 0.4 9.2 0.5 0.4 mφdk90°-92°rckxlrxblφd1EFG头部偏心十字槽偏心承面倾斜 ■ 沉头螺钉（代码：K） JIS B1111 Countersunk head screws unit： 备注：1、（1）q 表示十字槽量规插入深度； 2、（2）E 和 F 为相对轴心的偏移； 3、括号内公称直径尽量不选用。 螺纹公称直径 d 螺距P 十字槽槽号 dk K c m q（1） r E（2） F（2） G 基本尺寸 偏差 基本尺寸 偏差 约 约 max min 约 max max max M2 0.4 1 4 -0.4 1.2 0 -0.2 0.2 2.2 1.01 0.65 0.2 0.15 0.1 2° (M2.2) 0.45 4.4 1.3 0.2 2.4 1.21 0.85 0.22 0.2 0.15 M2.5 0.45 5 1.45 0.2 2.6 1.42 1.05 0.25 0.2 0.15 M3 0.5 2 6 -0.5 1.75 0 -0.3 0.25 3.6 1.43 0.91 0.3 0.25 0.2 (M3.5) 0.6 7 2 0.25 4.1 1.93 1.4 0.35 0.25 0.2 M4 0.7 8 2.3 0.3 4.5 2.83 1.79 0.4 0.3 0.2 (M4.5) 0.75 9 -0.6 2.55 0.3 4.9 2.73 2.19 0.45 0.35 0.25 M5 0.8 10...
