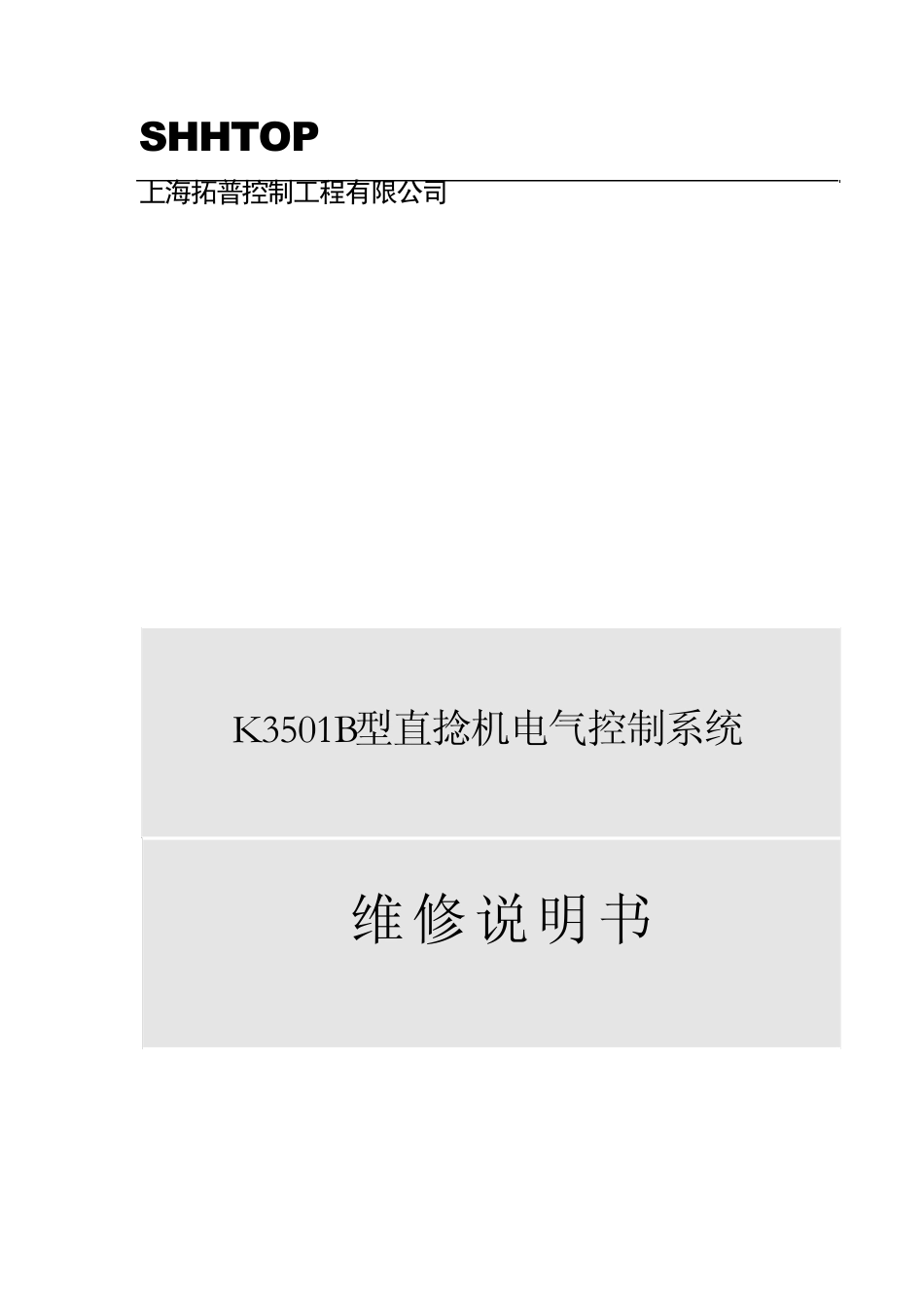

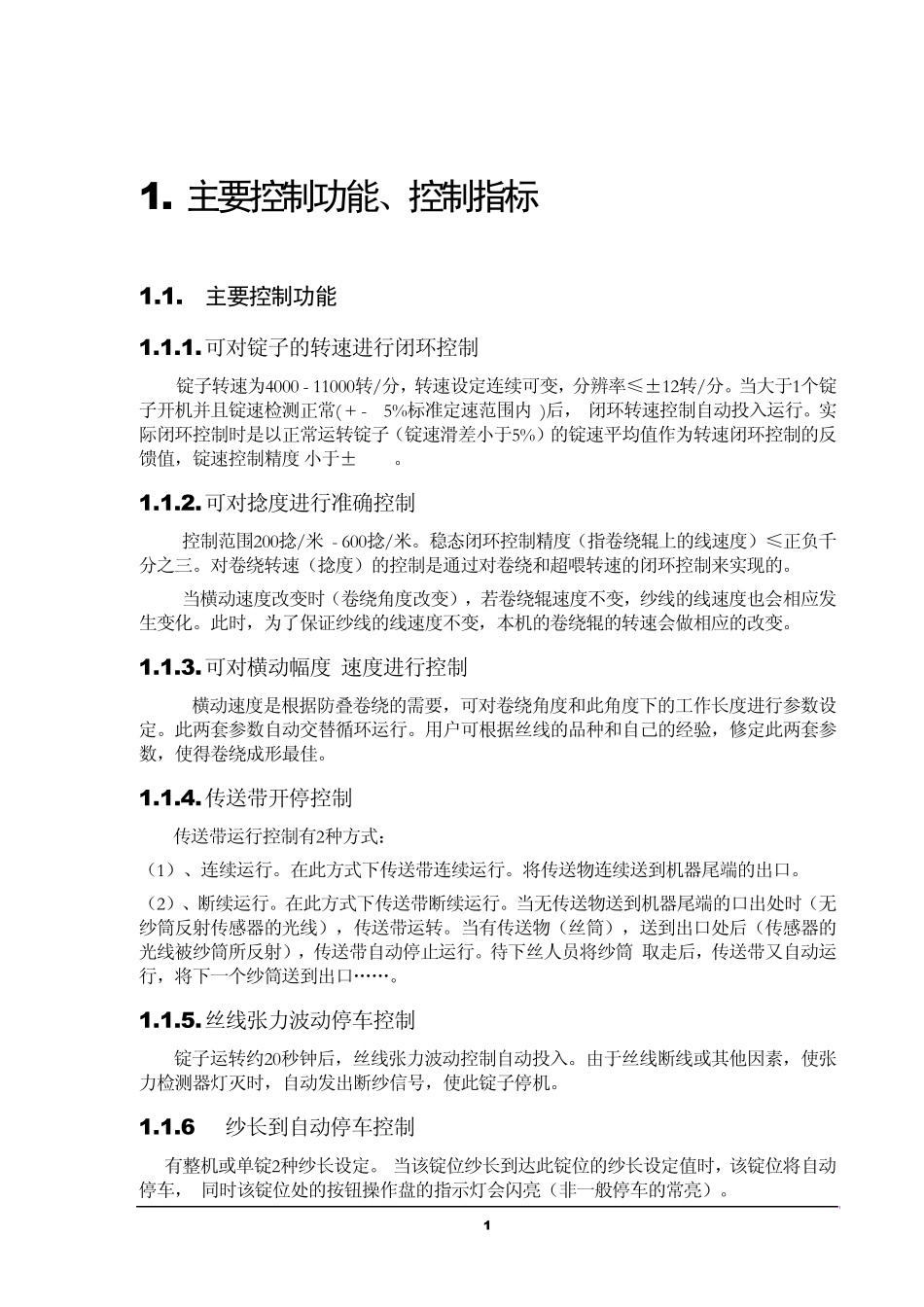

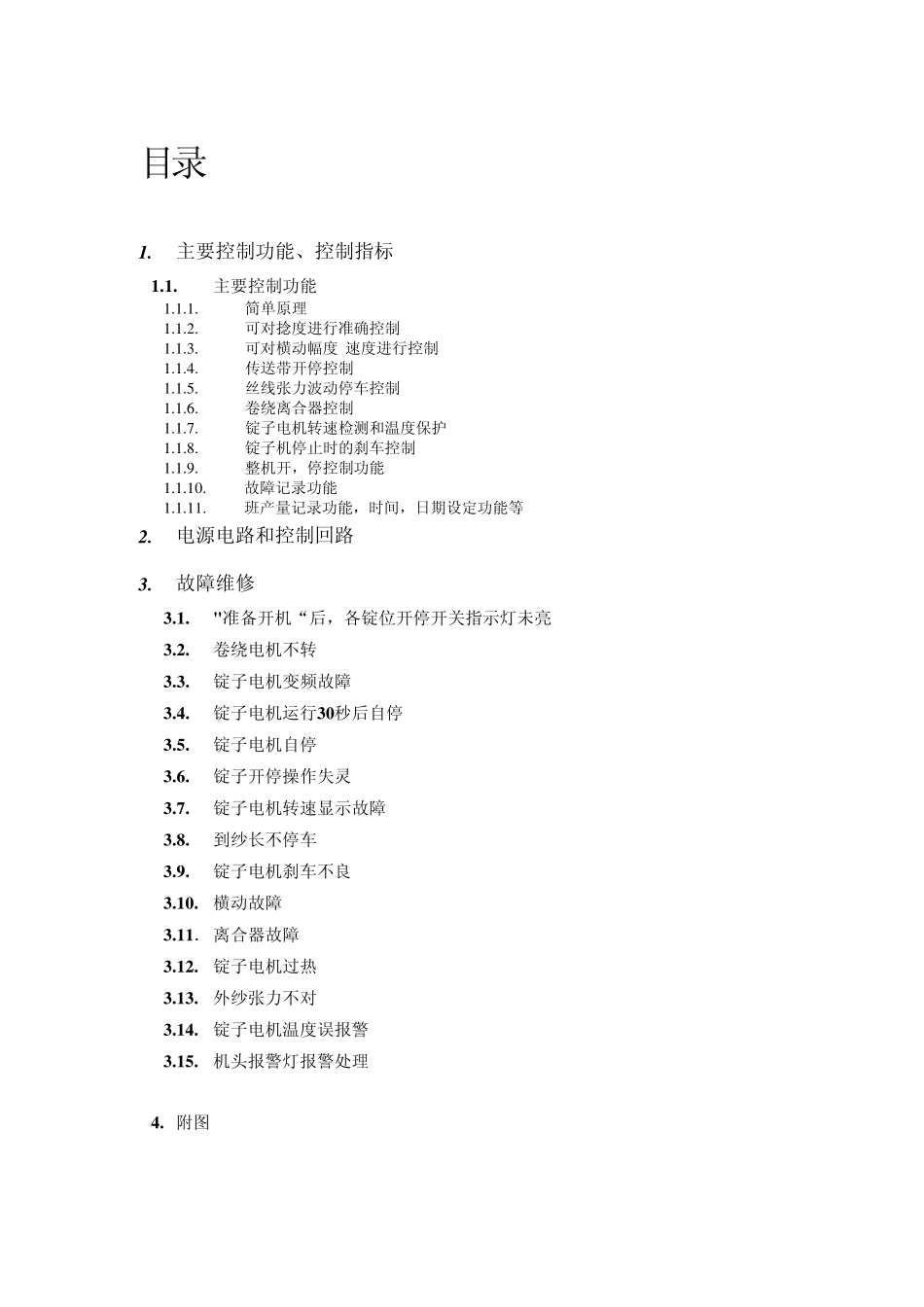

SHHTOP 上海拓普控制工程有限公司 K 3 5 0 1 B型 直 捻 机 电 气 控 制 系 统 维 修 说 明 书 目录 1 . 主要控制功能、控制指标 1 .1 . 主要控制功能 1 .1 .1 . 简单原理 1 .1 .2 . 可对捻度进行准确控制 1 .1 .3 . 可对横动幅度 速度进行控制 1 .1 .4 . 传送带开停控制 1 .1 .5 . 丝线张力波动停车控制 1 .1 .6 . 卷绕离合器控制 1 .1 .7 . 锭子电机转速检测和温度保护 1 .1 .8 . 锭子机停止时的刹车控制 1 .1 .9 . 整机开，停控制功能 1 .1 .1 0 . 故障记录功能 1 .1 .1 1 . 班产量记录功能，时间，日期设定功能等 2 . 电源电路和控制回路 3 . 故障维修 3 .1 . "准备开机“后，各锭位开停开关指示灯未亮 3 .2 . 卷绕电机不转 3 .3 . 锭子电机变频故障 3 .4 . 锭子电机运行3 0 秒后自停 3 .5 . 锭子电机自停 3 .6 . 锭子开停操作失灵 3 .7 . 锭子电机转速显示故障 3 .8 . 到纱长不停车 3 .9 . 锭子电机刹车不良 3 .1 0 . 横动故障 3 .1 1 ． 离合器故障 3 .1 2 . 锭子电机过热 3 .1 3 . 外纱张力不对 3 .1 4 . 锭子电机温度误报警 3 .1 5 . 机头报警灯报警处理 4 . 附图 1 1. 主要控制功能、控制指标 1.1. 主要控制功能 1.1.1. 可对锭子的转速进行闭环控制 锭子转速为4000 - 11000转/分，转速设定连续可变，分辨率≤±12转/分。当大于1个锭子开机并且锭速检测正常( + - 5%标准定速范围内 )后， 闭环转速控制自动投入运行。实际闭环控制时是以正常运转锭子（锭速滑差小于5%）的锭速平均值作为转速闭环控制的反馈值，锭速控制精度 小于±4RPM。 1.1.2. 可对捻度进行准确控制 控制范围200捻/米 - 600捻/米。稳态闭环控制精度（指卷绕辊上的线速度）≤正负千分之三。对卷绕转速（捻度）的控制是通过对卷绕和超喂转速的闭环控制来实现的。 当横动速度改变时（卷绕角度改变），若卷绕辊速度不变，纱线的线速度也会相应发生变化。此时，为了保证纱线的线速度不变，本机的卷绕辊的转速会做相应的改变。 1.1.3. 可对横动幅度 速度进行控制 横动速度是根据防叠卷绕的需要，可对卷绕角度和此角度下的工作长度进行参数设定。此两套参数自动交替循环运行。用户可根据丝线的品种和自己的经验，修定此两套参数，使得卷绕成形最佳。 1.1.4. 传送带开停控制 ...
