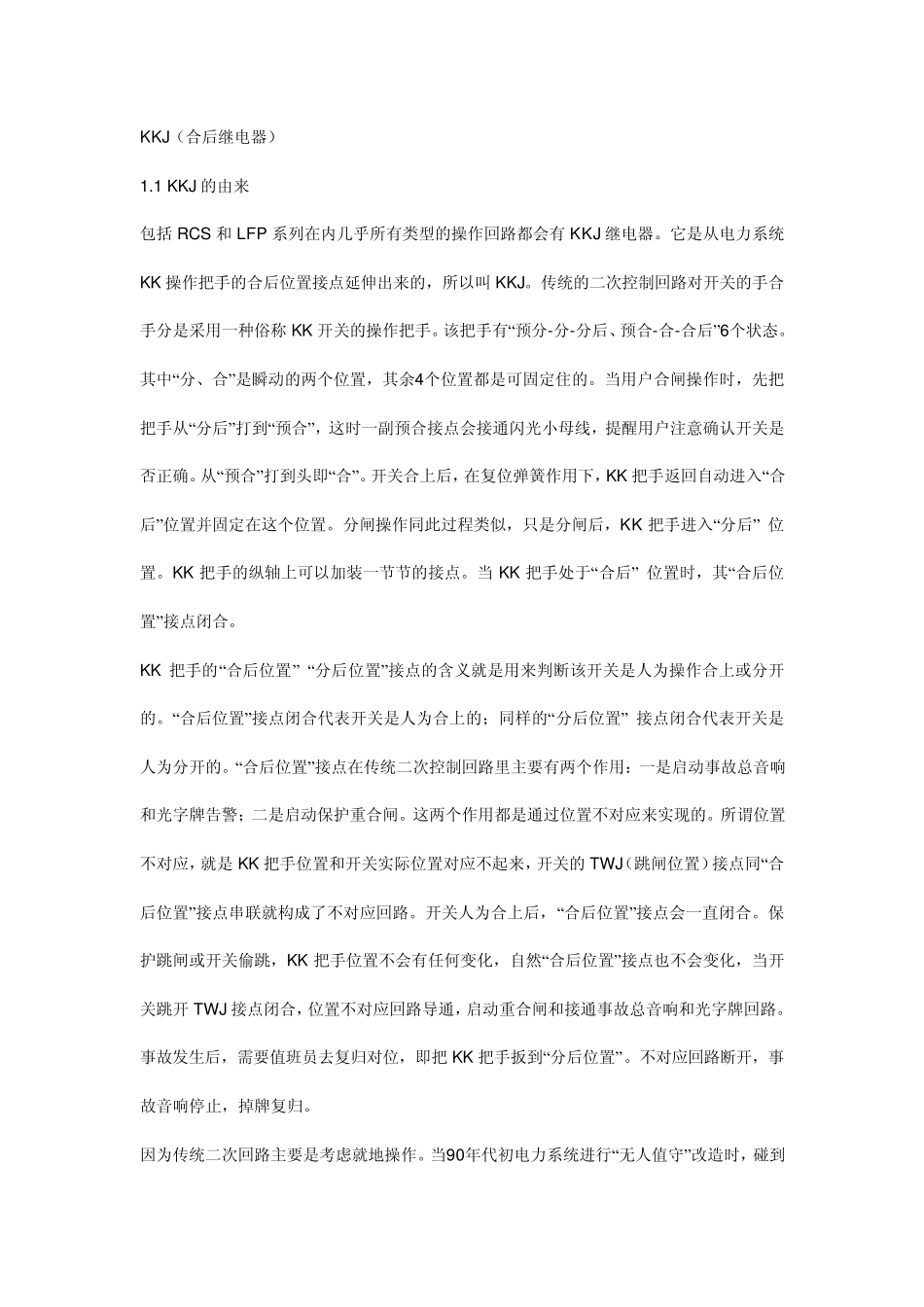

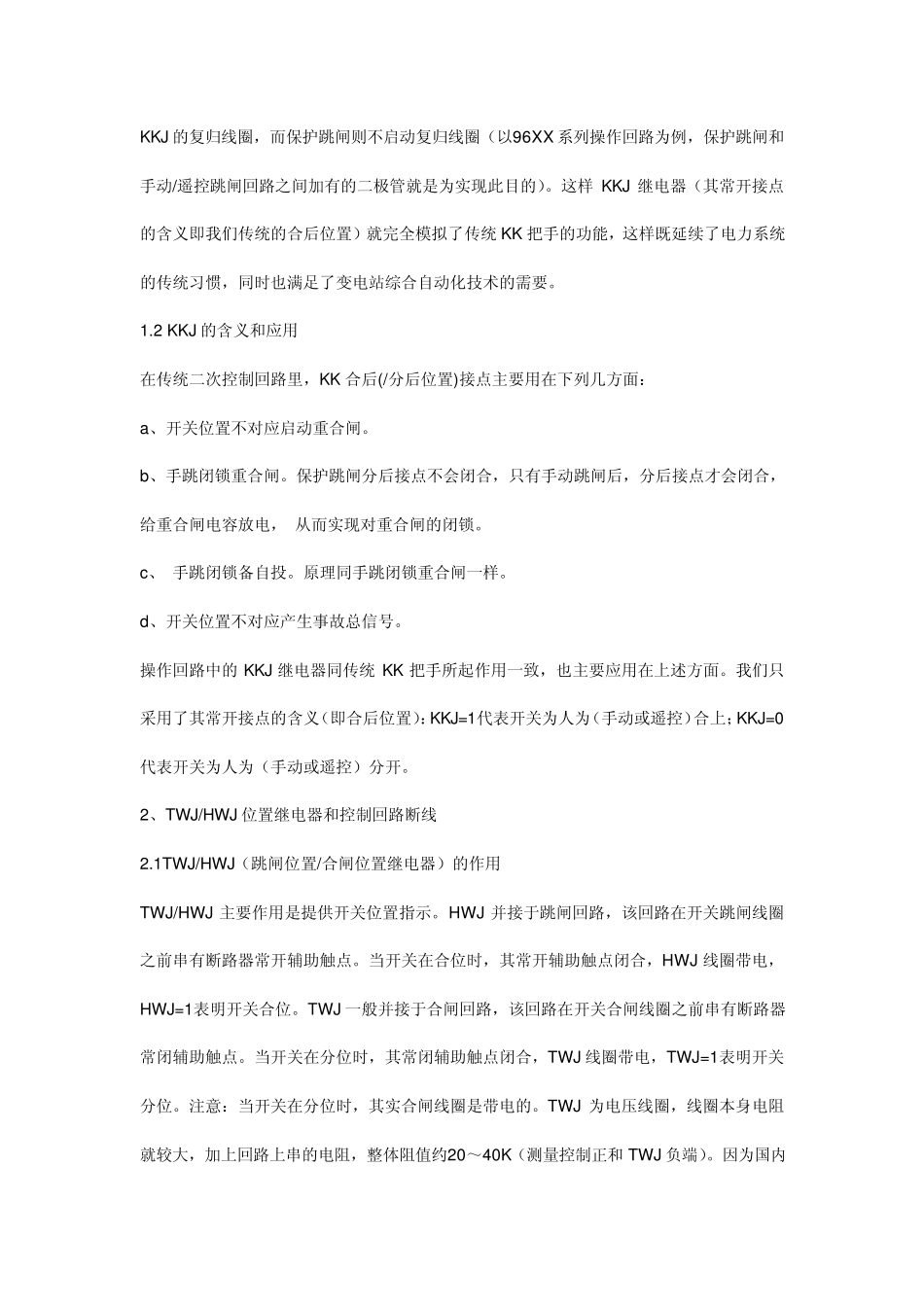

KKJ(合后继电器) 1.1 KKJ 的由来 包括RCS 和LFP 系列在内几乎所有类型的操作回路都会有KKJ 继电器。它是从电力系统KK 操作把手的合后位置接点延伸出来的,所以叫KKJ。传统的二次控制回路对开关的手合手分是采用一种俗称KK 开关的操作把手。该把手有“预分-分-分后、预合-合-合后”6个状态。其中“分、合”是瞬动的两个位置,其余4个位置都是可固定住的。当用户合闸操作时,先把把手从“分后”打到“预合”,这时一副预合接点会接通闪光小母线,提醒用户注意确认开关是否正确。从“预合”打到头即“合”。开关合上后,在复位弹簧作用下,KK 把手返回自动进入“合后”位置并固定在这个位置。分闸操作同此过程类似,只是分闸后,KK 把手进入“分后” 位置。KK 把手的纵轴上可以加装一节节的接点。当 KK 把手处于“合后” 位置时,其“合后位置”接点闭合。 KK 把手的“合后位置” “分后位置”接点的含义就是用来判断该开关是人为操作合上或分开的。“合后位置”接点闭合代表开关是人为合上的;同样的“分后位置” 接点闭合代表开关是人为分开的。“合后位置”接点在传统二次控制回路里主要有两个作用:一是启动事故总音响和光字牌告警;二是启动保护重合闸。这两个作用都是通过位置不对应来实现的。所谓位置不对应,就是KK 把手位置和开关实际位置对应不起来,开关的TW J(跳闸位置)接点同“合后位置”接点串联就构成了不对应回路。开关人为合上后,“合后位置”接点会一直闭合。保护跳闸或开关偷跳,KK 把手位置不会有任何变化,自然“合后位置”接点也不会变化,当开关跳开TW J 接点闭合,位置不对应回路导通,启动重合闸和接通事故总音响和光字牌回路。事故发生后,需要值班员去复归对位,即把KK 把手扳到“分后位置”。不对应回路断开,事故音响停止,掉牌复归。 因为传统二次回路主要是考虑就地操作。当90年代初电力系统进行“无人值守”改造时,碰到的一个很棘手的问题就是遥控如何和上述传统二次回路配合。因为当时设备自动化水平的限制,“无人值守”实现的途径是通过在传统二次回路基础上,增加具备 “四遥”( 遥控/遥调/遥测/遥信)功能的集中式 RTU 来实现,也即我们常说的老站改造(单纯保护配集中式 RTU)模式。遥控是通过 RTU 遥控输出接点并在手动接点上实现,当开关遥控分闸时,因为 KK把手依旧不能自动变位,会因为位置不对应启动重合闸和事故音响。无人值守站不可能靠人去手动对位,同时也...
