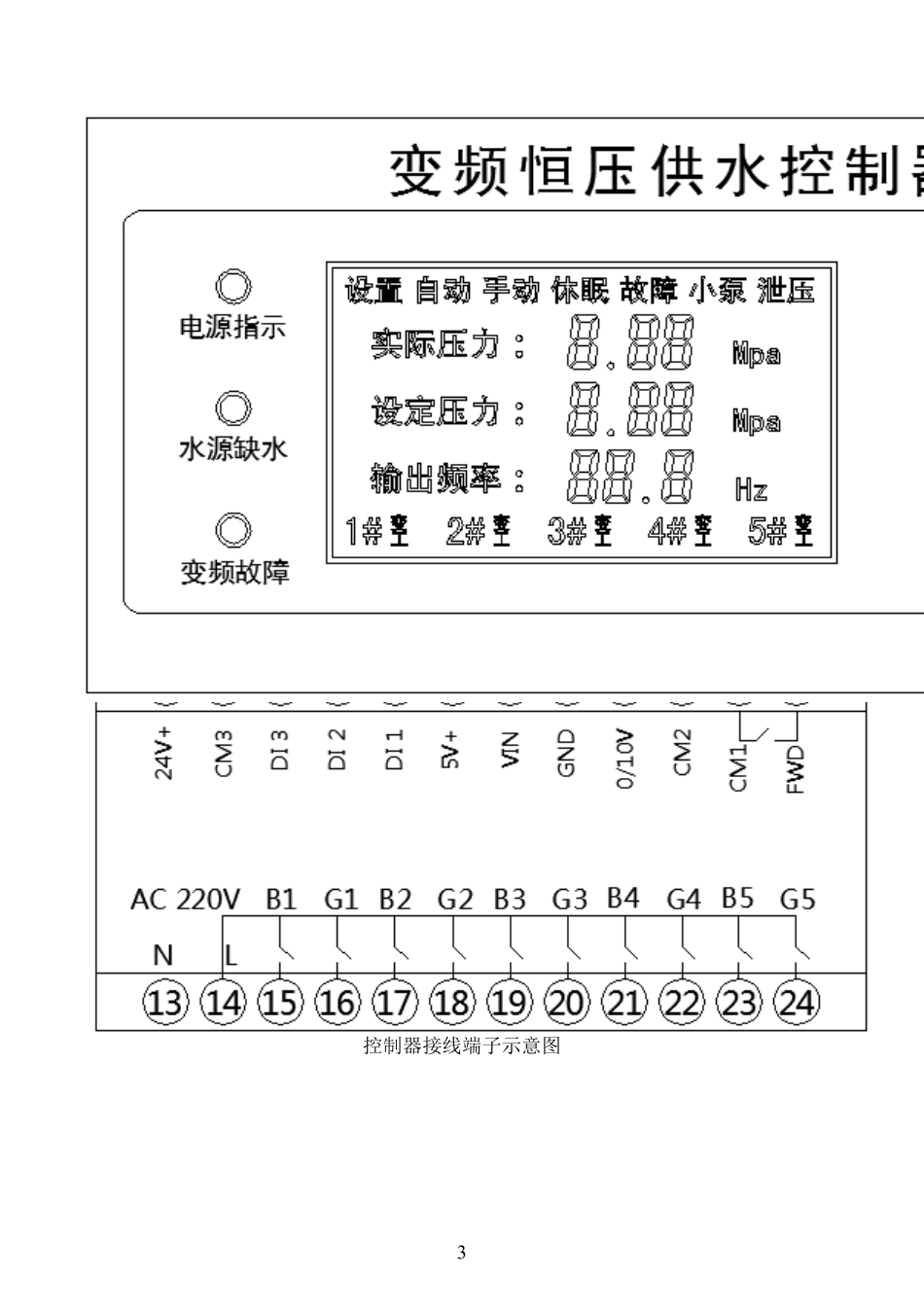

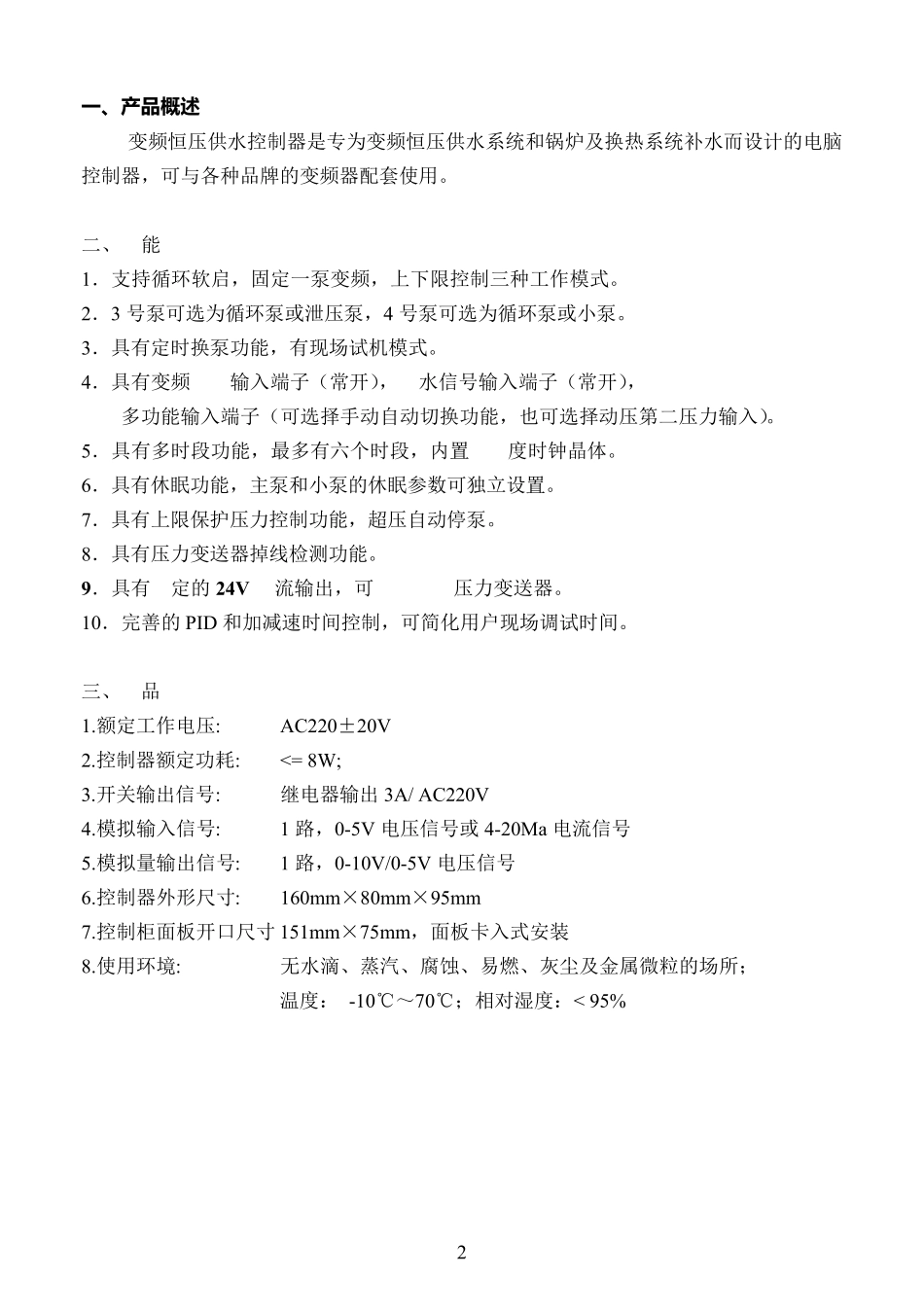

1感谢您选用本产品,本产品属于精密电子仪器,为确保您的人身财产安全,在使用本产品前,请务必阅读本手册,并在以后的安装,运行,调试过程中遵守执行。 目录 产品概述 ………………………………………………………………………………(1) 性能指标 ………………………………………………………………………………(1) 产品规格 ………………………………………………………………………………(1) 操作面板指示及参数设定说明………………………………………………………(3) 控制器参数列表及出厂默认值…………………………………………………………(4) 常见问答 ……………………………………………………………………………… (11) 有限责任 ……………………………………………………………………………… (12) 附录 …………………………………………………………………………………… (13) 2一、产品概述 变频恒压供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器,可与各种品牌的变频器配套使用。 二、性能指标 1.支持循环软启,固定一泵变频,上下限控制三种工作模式。 2.3 号泵可选为循环泵或泄压泵,4 号泵可选为循环泵或小泵。 3.具有定时换泵功能,有现场试机模式。 4.具有变频故障输入端子(常开),缺水信号输入端子(常开), 多功能输入端子(可选择手动自动切换功能,也可选择动压第二压力输入)。 5.具有多时段功能,最多有六个时段,内置高精度时钟晶体。 6.具有休眠功能,主泵和小泵的休眠参数可独立设置。 7.具有上限保护压力控制功能,超压自动停泵。 8.具有压力变送器掉线检测功能。 9.具有稳定的24V 直流输出,可以直接带压力变送器。 10.完善的PID 和加减速时间控制,可简化用户现场调试时间。 三、产品规格 1.额定工作电压: AC220±20V 2.控制器额定功耗: <= 8W; 3.开关输出信号: 继电器输出 3A/ AC220V 4.模拟输入信号: 1 路,0-5V 电压信号或 4-20Ma 电流信号 5.模拟量输出信号: 1 路,0-10V/0-5V 电压信号 6.控制器外形尺寸: 160m m ×80m m ×95m m 7.控制柜面板开口尺寸 151m m ×75m m ,面板卡入式安装 8.使用环境: 无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所; 温度: -10℃~70℃;相对湿度:< 95% 3 液晶显示内容图 控制器面板示意图 控制器接线端子示意图 4控制器接线端子说明: ...
