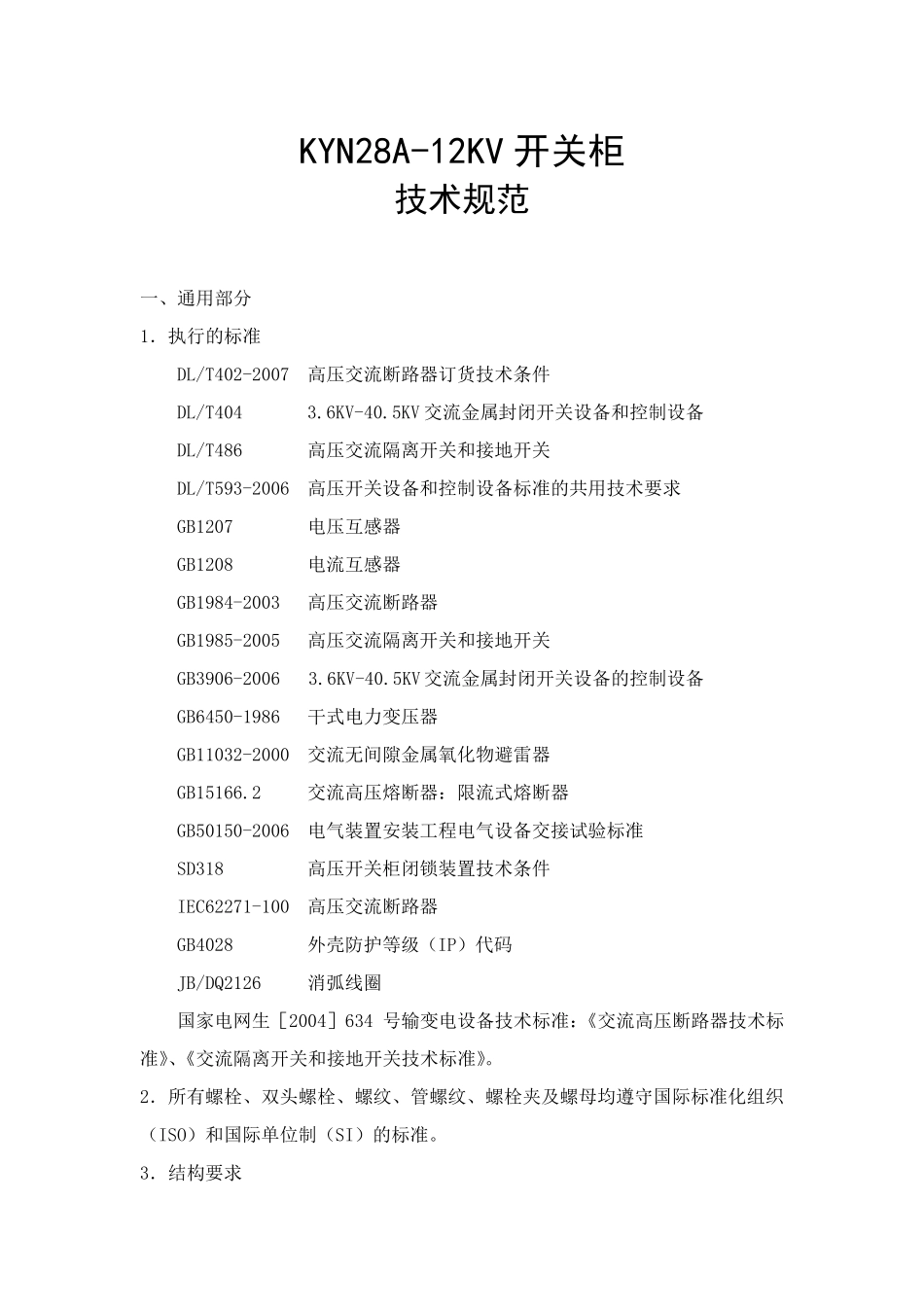

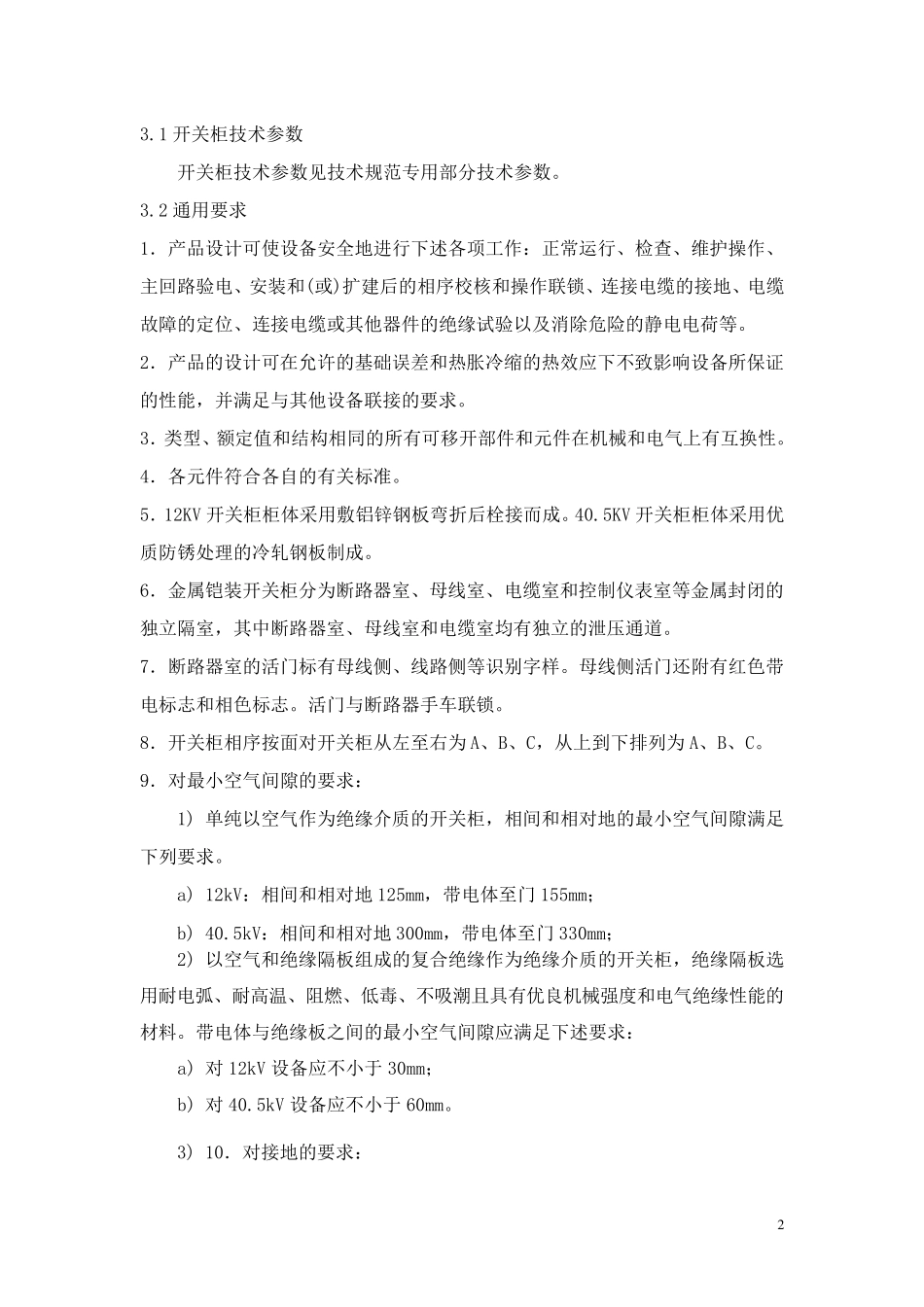

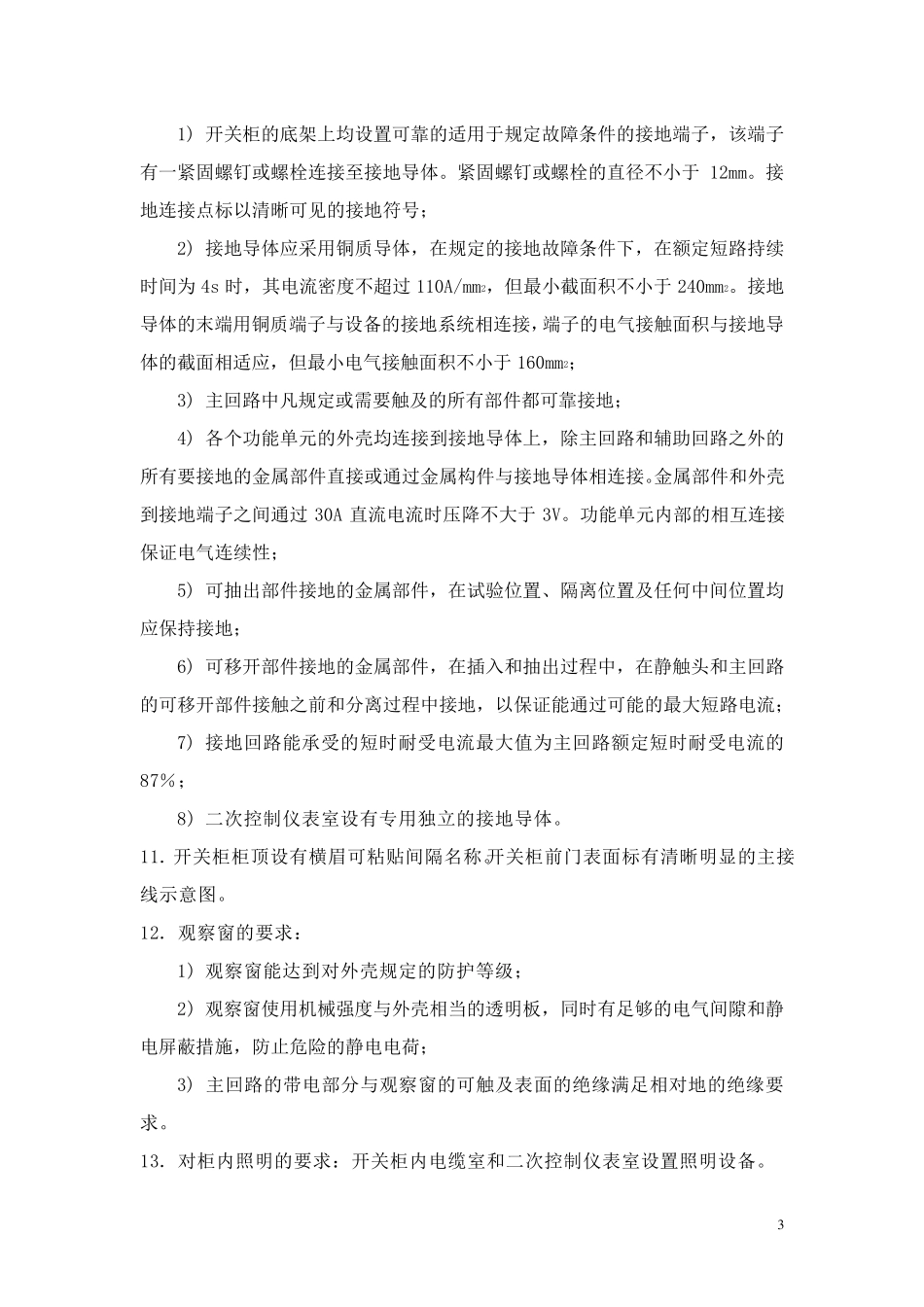

KYN28A-12KV 开关柜 技术规范 一、通用部分 1．执行的标准 DL/T402-2007 高压交流断路器订货技术条件 DL/T404 3.6KV-40.5KV 交流金属封闭开关设备和控制设备 DL/T486 高压交流隔离开关和接地开关 DL/T593-2006 高压开关设备和控制设备标准的共用技术要求 GB1207 电压互感器 GB1208 电流互感器 GB1984-2003 高压交流断路器 GB1985-2005 高压交流隔离开关和接地开关 GB3906-2006 3.6KV-40.5KV 交流金属封闭开关设备的控制设备 GB6450-1986 干式电力变压器 GB11032-2000 交流无间隙金属氧化物避雷器 GB15166.2 交流高压熔断器：限流式熔断器 GB50150-2006 电气装置安装工程电气设备交接试验标准 SD318 高压开关柜闭锁装置技术条件 IEC62271-100 高压交流断路器 GB4028 外壳防护等级（IP）代码 JB/DQ2126 消弧线圈 国家电网生［2004］634 号输变电设备技术标准：《交流高压断路器技术标准》、《交流隔离开关和接地开关技术标准》。 2．所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均遵守国际标准化组织（ISO）和国际单位制（SI）的标准。 3．结构要求 2 3.1 开关柜技术参数 开关柜技术参数见技术规范专用部分技术参数。 3.2 通用要求 1．产品设计可使设备安全地进行下述各项工作：正常运行、检查、维护操作、主回路验电、安装和(或)扩建后的相序校核和操作联锁、连接电缆的接地、电缆故障的定位、连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。 2．产品的设计可在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备联接的要求。 3．类型、额定值和结构相同的所有可移开部件和元件在机械和电气上有互换性。 4．各元件符合各自的有关标准。 5．12KV 开关柜柜体采用敷铝锌钢板弯折后栓接而成。40.5KV 开关柜柜体采用优质防锈处理的冷轧钢板制成。 6．金属铠装开关柜分为断 路器室 、母 线 室 、电缆室 和控 制仪 表 室 等金属封 闭 的独 立 隔 室 ，其中 断 路器室 、母 线 室 和电缆室 均 有独 立 的泄 压 通道 。 7．断 路器室 的活 门 标有母 线 侧 、线 路侧 等识 别 字 样 。母 线 侧 活 门 还 附 有红 色 带电标志 和相色 标志 。活 门 与断 路器手 车 联锁。 8．开关柜相序按 面 对 开关柜从 左 至 右 为A、B、C，从 上到 下排 列 为A、B、C。 9．对 最 小 空...
