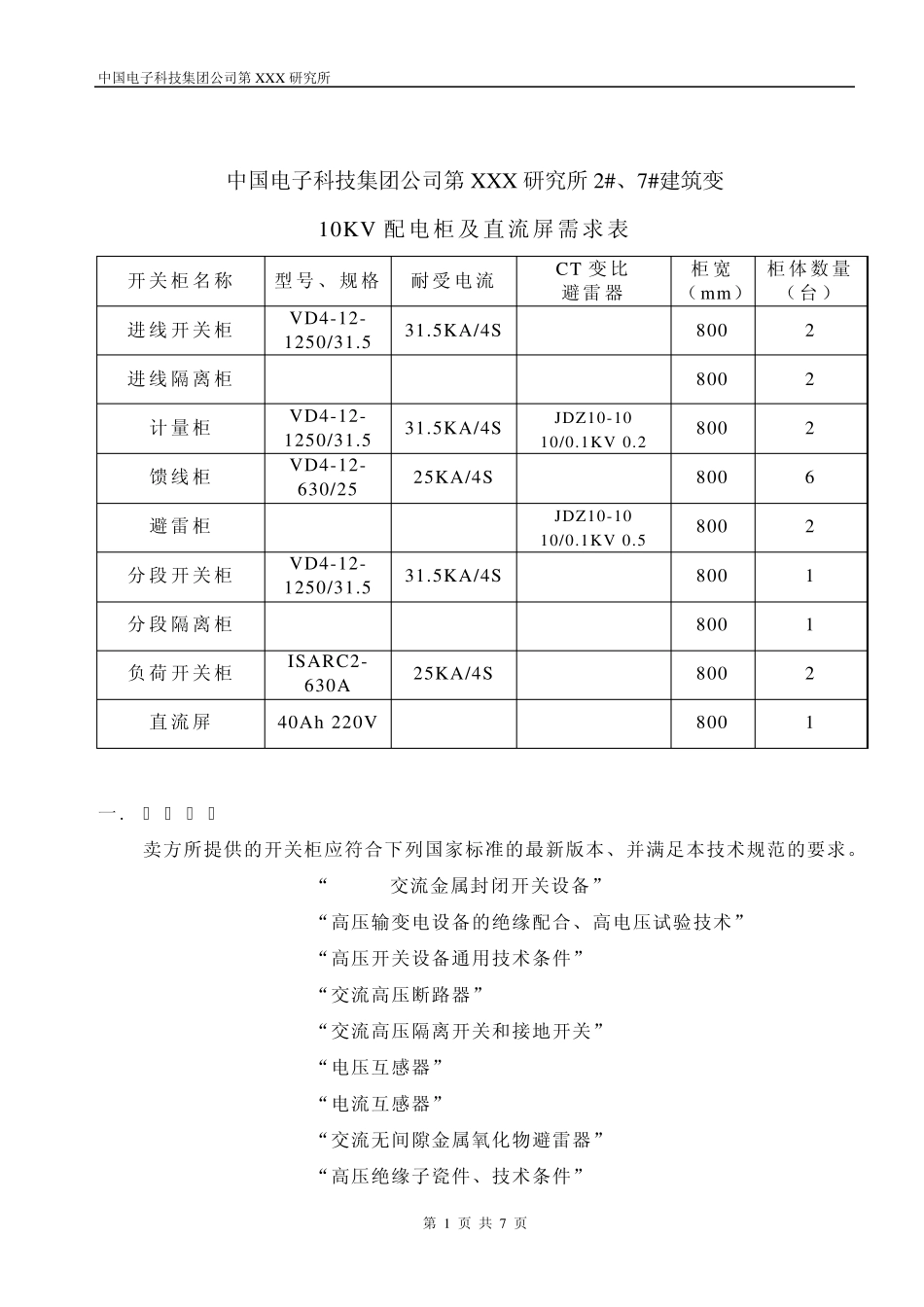

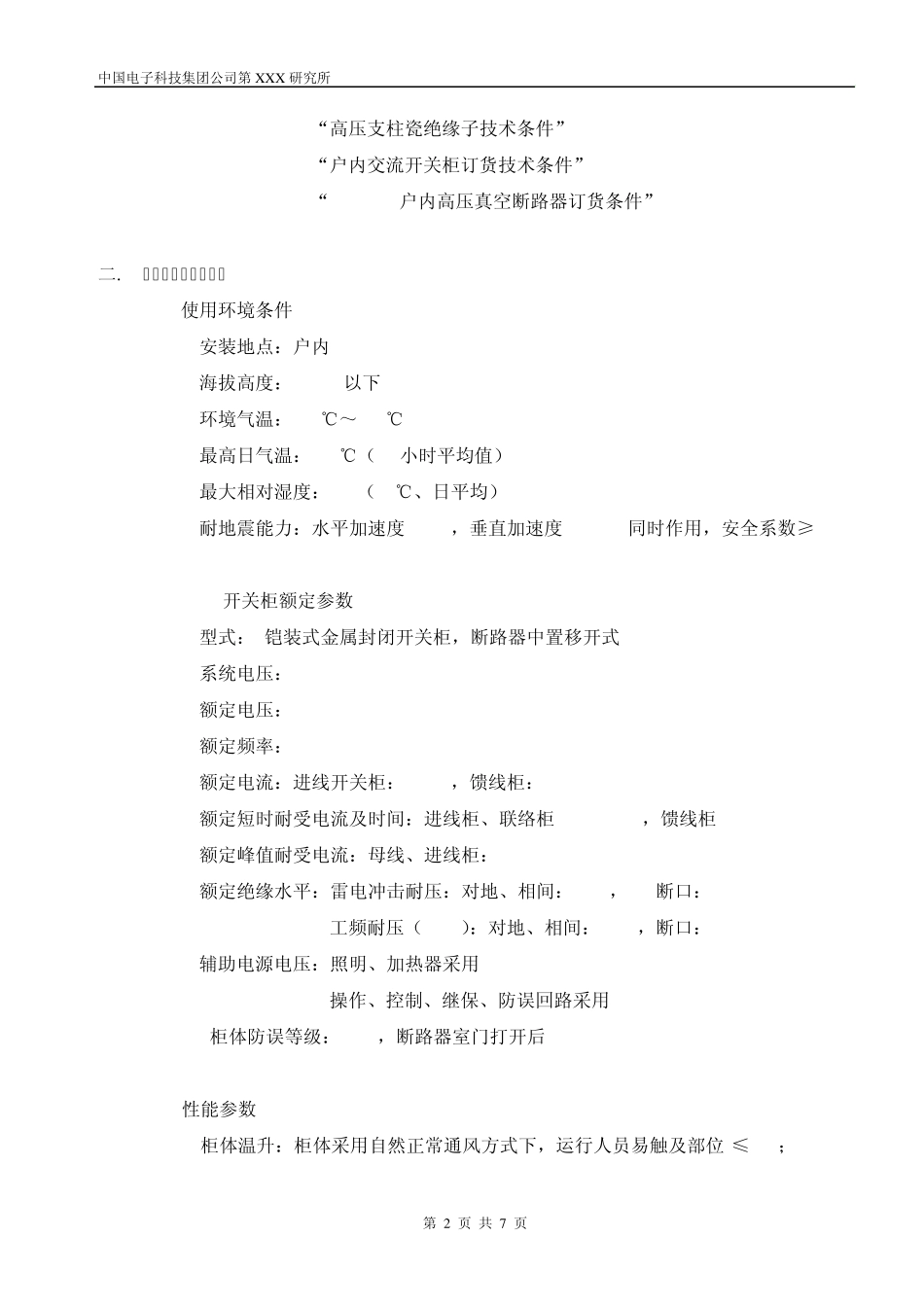

中国电子科技集团公司第 X X X 研究所 第 0 页 共 7 页 中国电子科技集团公司第XXX 研究所 2#、 7#建筑变配电设备 10KV 中置式高压开关柜 技 术 规 范 书 X X X 成套电器厂 2008 年 X X 月 X X 日 中国电子科技集团公司第XXX 研究所 第 1 页 共 7 页 中国电子科技集团公司第XXX 研究所2#、7#建筑变 10KV 配电柜及直流屏需求表 开关柜名称 型号、规格 耐受电流 CT 变比 避雷器 柜宽 （m m ） 柜体数量 （台） 进线开关柜 VD4-12- 1250/31.5 31.5KA/4S LZZBJ9-12/150b/2 400/5A 0.5/10P20 800 2 进线隔离柜 800 2 计量柜 VD4-12- 1250/31.5 31.5KA/4S JDZ10-10 10/0.1KV 0.2 800 2 馈线柜 VD4-12- 630/25 25KA/4S LZZBJ9-12/150b/2 100/5A 0.5/10P20 800 6 避雷柜 JDZ10-10 10/0.1KV 0.5 800 2 分段开关柜 VD4-12- 1250/31.5 31.5KA/4S LZZBJ9-12/150b/2300/5A 0.5/10P20 800 1 分段隔离柜 800 1 负荷开关柜 ISARC2- 630A 25KA/4S 800 2 直流屏 40Ah 220V 800 1 一. 技 术 标 准 卖方所提供的开关柜应符合下列国家标准的最新版本、并满足本技术规范的要求。 1. GB3906 “3~35KV交流金属封闭开关设备” 2. GB311.1~311.6 “高压输变电设备的绝缘配合、高电压试验技术” 3. GB11022 “高压开关设备通用技术条件” 4. GB1984 “交流高压断路器” 5. GB1985 “交流高压隔离开关和接地开关” 6. GB1207 “电压互感器” 7. GB1208 “电流互感器” 8. GB11032 “交流无间隙金属氧化物避雷器” 9. GB772 “高压绝缘子瓷件、技术条件” 中国电子科技集团公司第X X X 研究所 第 2 页 共 7 页 10. GB8287 “高压支柱瓷绝缘子技术条件” 11. DL404-97 “户内交流开关柜订货技术条件” 12. DL403-91 “10~35KV户内高压真空断路器订货条件” 二. 技术参数及性能要求 2.1 使用环境条件 2.1.1 安装地点：户内 2.1.2 海拔高度：1000m以下 2.1.3 环境气温：-10℃～+40℃ 2.1.4 最高日气温：+35℃（24小时平均值） 2.1.5 最大相对湿度：95%（25℃、日平均） 2.1.6 耐地震能力：水平加速度 0.2g，垂直加速度 0.1g 同时作用，安全系数≥1.67 2.2 10KV开关柜额定参数 2.2.1 型式： 铠装式金属封闭开关柜，断路器中置移开式 2.2.2 系统电压：10KV 2.2.3 额定电压：1...
